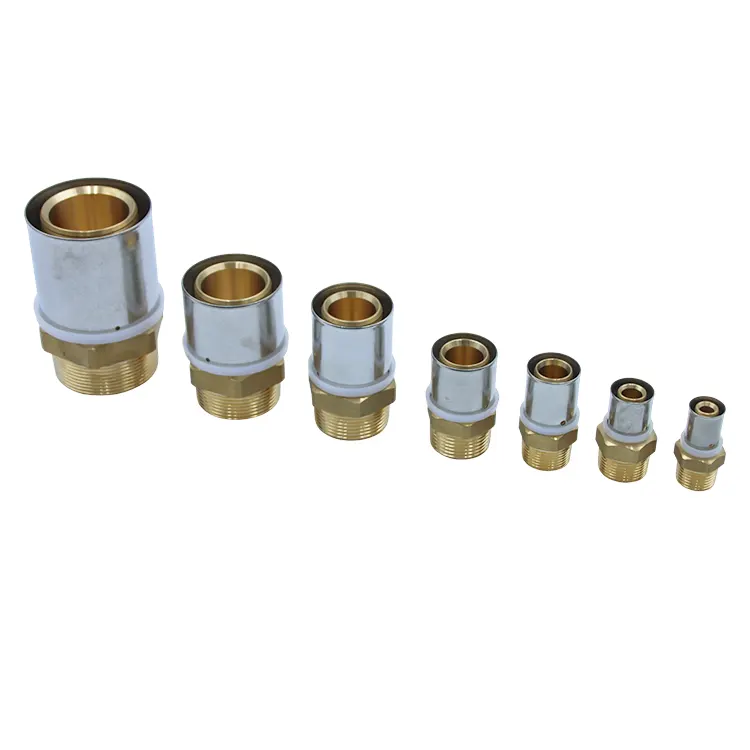

Raccordo per tubi in ottone con inserimento a pressione esteso

I nostri raccordi per tubi in ottone a pressione estesi utilizzano una struttura composita integrata, caratterizzata da una filettatura esterna standard su un'estremità e una porta a pressione standard sull'altra. Un unico raccordo consente il collegamento diretto delle tubazioni metalliche ai componenti filettati, eliminando la necessità di adattatori intermedi e semplificando la disposizione delle tubazioni.

Lavorati con precisione in ottone forgiato, questi raccordi offrono un'elevata resistenza meccanica e un'eccellente resistenza all'ossidazione e alla corrosione del calcare. La struttura a doppia tenuta, che combina connessioni filettate e a pressione, fornisce una solida protezione contro le perdite, garantendo affidabilità in condizioni standard di fornitura di acqua calda/fredda e di riscaldamento.

Parametri tecnici

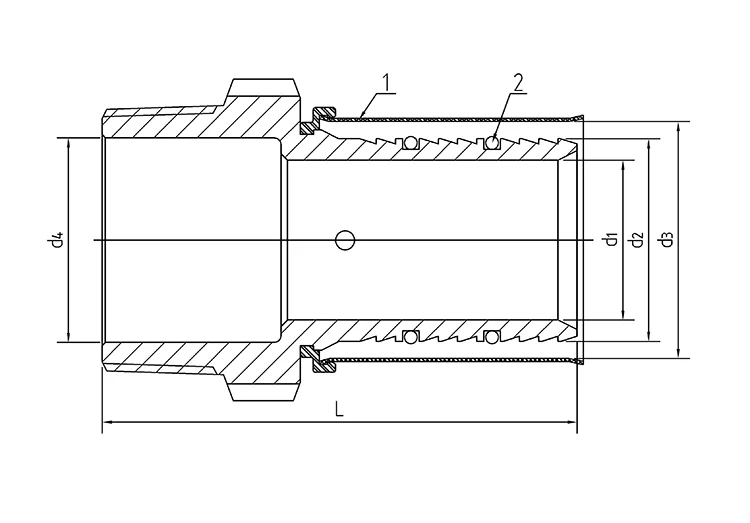

Struttura composita a doppia interfaccia integrata

1. Design integrato senza soluzione di continuità

La sezione filettata esterna e l'attacco a pressione sono forgiati come una singola unità. Senza giunti o giunture saldate, il raccordo offre un'integrità strutturale superiore, prevenendo crepe o allentamenti causati da picchi di pressione dell'acqua a lungo termine o vibrazioni della tubazione.

2. Connessione a doppia interfaccia one-stop

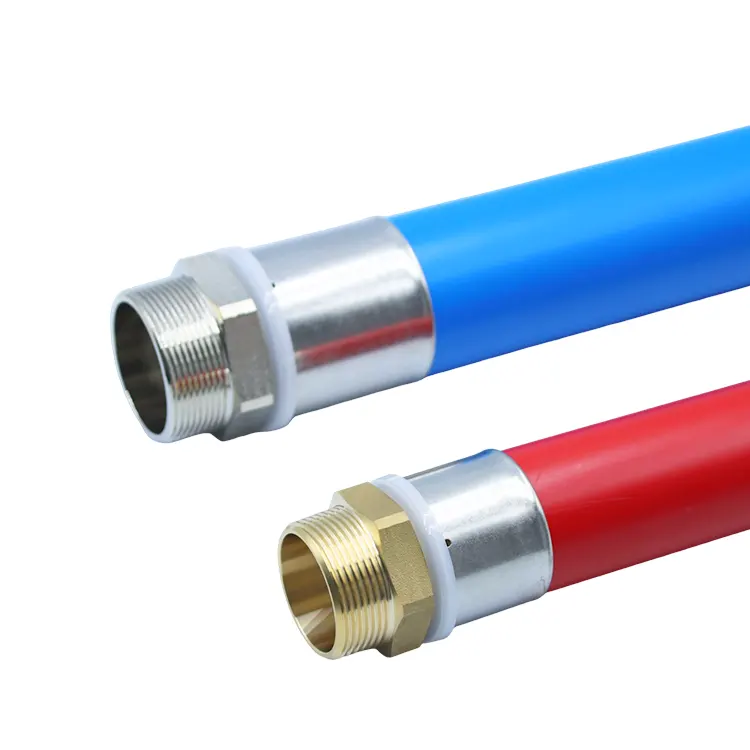

Un lato presenta una filettatura esterna standard per il collegamento a valvole, collettori o porte filettate dell'apparecchiatura; l'altro lato presenta un'estremità a pressione standardizzata compatibile con tubi in rame e acciaio inossidabile, eliminando la necessità di riduttori aggiuntivi o adattatori di conversione.

3. Design compatto per spazi ristretti

Le dimensioni ottimizzate riducono al minimo l'utilizzo dello spazio nei pozzetti dei tubi e negli spazi vuoti del soffitto, rendendoli adatti per tubazioni residenziali nascoste e installazioni HVAC commerciali densamente disposte.

Prestazioni complete del materiale in ottone forgiato

1. Ottone forgiato ad alta purezza

Questi raccordi sono realizzati in ottone forgiato di prima qualità, offrendo un'elevata densità del materiale e rigidità meccanica. Resistono alla deformazione sotto pressione, garantendo prestazioni affidabili durante il funzionamento a lungo termine e ad alta pressione della tubazione.

2. Superficie rifinita con precisione per una resistenza duratura alla corrosione e alle incrostazioni

Le pareti interne ed esterne sono sottoposte a tornitura di precisione, risultando in una superficie liscia che resiste all'accumulo di calcare. Il materiale in ottone è resistente all'ossidazione e alla corrosione del mezzo, garantendo durata contro l'esposizione a lungo termine a fonti di acqua calda/fredda e fluidi di riscaldamento senza arrugginire.

3. Adatto per un'ampia gamma di condizioni standard di temperatura e pressione del fluido

Compatibile con i sistemi di circolazione dell'acqua fredda residenziale, dell'acqua calda sanitaria e dell'acqua di riscaldamento ad alta temperatura. Offre una resistenza alla pressione stabile adatta per sistemi HVAC e idraulici standard, garantendo un'ampia applicabilità operativa.

Design anti-perdite a doppia tenuta (filettato + press-fit)

1. Guarnizione filettata di precisione

Le filettature esterne sono tagliate con precisione con profili uniformi, garantendo una perfetta aderenza con i componenti accoppiati con filettatura femmina; combinato con una guarnizione di tenuta, blocca efficacemente le perdite attraverso gli spazi della filettatura.

2. Anello di tenuta integrato nell'attacco a pressione

L'estremità a pressione è dotata di una guarnizione elastica ad alte prestazioni. Dopo la compressione con uno strumento di pressatura, il tubo e il raccordo si bloccano saldamente insieme; la guarnizione si adatta alla dilatazione e contrazione termica, prevenendo perdite dal giunto.

3. La doppia protezione riduce al minimo i rischi di perdite

La combinazione di guarnizioni filettate e a pressione fornisce un doppio strato di prevenzione delle perdite. Ciò mantiene una tenuta stabile anche in caso di frequenti fluttuazioni della pressione dell'acqua, riducendo così la frequenza di future manutenzioni e riparazioni.

Vantaggi del montaggio rapido e senza saldature

1. Nessuna fiamma libera, eliminando i rischi per la sicurezza della costruzione

Eliminando la saldatura tradizionale, il processo non richiede lavorazioni a caldo in loco. Ciò elimina il rischio che le scintille incendino i materiali isolanti o decorativi vicini, consentendo un'installazione sicura in soffitti chiusi e interni finiti.

2. Rapid assembly by a single person using standard tools

La crimpatura dei tubi richiede solo una pressa universale, eliminando la necessità di squadre composte da più persone per la saldatura o l'applicazione del nastro sigillante per filettature. L'assemblaggio in ogni punto è rapido, riducendo efficacemente i costi di manodopera per progetti su larga scala.

3. Non sono necessari materiali di tenuta aggiuntivi, semplificando l'inventario

Grazie alle strutture di tenuta integrate, non è necessario acquistare articoli ausiliari come nastro sigillante per filettature o sigillante durante l'installazione, riducendo così la varietà di materiali da procurare e facilitando la gestione dell'inventario.

Quali sono i vantaggi operativi rispetto ad altri raccordi per tubi in ottone a pressare?

1. Elimina la necessità di adattatori intermedi

I raccordi standard a crimpatura singola o a filettatura singola non possono collegare direttamente le tubazioni alle apparecchiature filettate; richiedono adattatori aggiuntivi. Questo prodotto presenta un design a doppia interfaccia integrata, che consente la connessione diretta tra i due tipi di componenti. Ciò riduce il numero totale di giunti nella tubazione, minimizzando così i potenziali punti di perdita.

2. Semplifica il layout della pipeline

I metodi di assemblaggio tradizionali che prevedono più raccordi consumano più spazio, rendendo difficile l'installazione in spazi ristretti del soffitto o in tubi ad alta densità. Questo raccordo monopezzo fornisce connettività a doppia interfaccia, risultando in un layout della tubazione più pulito e organizzato.

3. Riduce la varietà dell'inventario

I progetti standard in genere richiedono lo stoccaggio sia di giunti a crimpare che di adattatori filettati maschio/femmina. L'acquisto di questo singolo raccordo composito soddisfa tutte le esigenze di connessione tra tubazioni e componenti filettati, riducendo la varietà dell'inventario e il capitale immobilizzato in magazzino.

4. Riduce il carico di lavoro di manutenzione futuro

Le tubazioni assemblate da più raccordi presentano numerose giunzioni; l'uso a lungo termine comporta il rischio che una perdita in ogni singolo giunto richieda lo smontaggio e la riparazione. Con meno giunti e meno potenziali punti di guasto, questo prodotto riduce significativamente il carico di lavoro per futuri interventi di manutenzione, modifiche e smontaggio.

Applicazione versatile in vari scenari

1. Impianto idraulico residenziale per tutta la casa

Adatto per linee di acqua calda e fredda domestica. Collega i tubi dell'acqua alle interfacce filettate su scaldabagni, collettori e valvole ad angolo. È esente da lisciviazione di metalli pesanti, il che lo rende ideale per tubazioni residenziali nascoste.

2. Aria condizionata centralizzata commerciale e riscaldamento centralizzato

Adatto per linee di circolazione di riscaldamento e raffreddamento in centri commerciali ed edifici adibiti ad uffici. Collega i tubi del riscaldamento alle interfacce filettate su collettori e valvole termostatiche. La sua resistenza alla temperatura e alla pressione lo rendono adatto al funzionamento ad alta frequenza durante tutto l'anno.

3. Trasporto di fluidi industriali leggeri

Adatto per linee di fabbrica che trasportano acqua dolce a temperatura ambiente o fluidi di circolazione. Collega le tubazioni metalliche alle valvole industriali filettate e offre resistenza alla corrosione in grado di resistere ai fluidi industriali standard.

Standard di controllo qualità in fabbrica

1. Screening e test rigorosi delle materie prime in entrata

La composizione del materiale viene verificata prima che le materie prime in ottone vengano accettate in stoccaggio. I materiali scadenti vengono scartati, garantendo prestazioni stabili del materiale di base fin dalla fonte.

2. Screening individuale dei prodotti finiti per eliminare i difetti

Ogni raccordo per tubi in ottone con inserimento a pressione esteso è sottoposto a test sequenziali per l'integrità della connessione, l'ermeticità/rilevamento delle perdite idrostatiche e la verifica delle dimensioni/tolleranze della filettatura; i prodotti non conformi vengono selezionati e scartati, assicurandosi che non raggiungano la fase di spedizione.

3. Documenti di qualità completi e tracciabili per ogni lotto

I registri di ispezione delle materie prime e i rapporti sui test dei prodotti finiti vengono archiviati sistematicamente, consentendo la tracciabilità della qualità dell'intero processo, dalla materia prima alla spedizione finale per ogni lotto.

Documentazione di supporto e supporto post-vendita per l'intero ciclo di vita

1. Consegna simultanea della documentazione completa di conformità

Forniamo, su richiesta, certificati di composizione del materiale in ottone, rapporti di test di tenuta all'aria e di resistenza alla pressione, certificati di conformità di fabbrica e certificati ufficiali di origine, soddisfacendo i requisiti sia per le ispezioni di accettazione tecnica nazionale che per lo sdoganamento all'estero.

2. Supporto tecnico professionale durante tutto il processo

Offriamo consulenza tecnica gratuita sulla selezione delle tubazioni, protocolli operativi degli strumenti di pressatura e pianificazione del layout delle tubazioni, aiutando a evitare preventivamente perdite causate da una selezione errata o da un'installazione non corretta.

3. Gestione efficiente post-vendita di tutti i problemi di utilizzo

Garantiamo una fornitura stabile e a lungo termine per i clienti che si occupano di approvvigionamento di ingegneria di massa; il nostro team post-vendita risponde rapidamente ad eventuali malfunzionamenti o richieste durante l'installazione e l'utilizzo, fornendo soluzioni pratiche ed efficaci.

Domande frequenti

Q1: Quali tipi di tubazioni sono compatibili con il raccordo per tubi in ottone con inserimento a pressione esteso?

R: È compatibile con i tubi in rame standard e con i tubi in acciaio inossidabile a parete sottile disponibili sul mercato; può essere utilizzato direttamente sia per nuove installazioni che per il retrofit di condotte esistenti.

D2: Si verificheranno perdite nelle tubazioni soggette a temperature alternate caldo/freddo o a fluttuazioni significative della pressione dell'acqua?

R: Il prodotto è dotato di una struttura a doppia tenuta (che combina connessioni filettate e a pressione) ed è sottoposto a rigorosi test di fabbrica per verificarne l'ermeticità e la pressione idrostatica; si adatta alla dilatazione/contrazione termica e alle frequenti fluttuazioni di pressione, rendendo improbabili le perdite se installato secondo le specifiche.

D3: Quali documenti giustificativi sono disponibili per le esportazioni di grandi quantità di ingegneria all'estero?

R: Forniamo un pacchetto di documentazione completo, inclusi certificati dei materiali, rapporti sui test di tenuta all'aria e di pressione, certificati di conformità di fabbrica e certificati di origine, garantendo la conformità ai requisiti di sdoganamento e agli standard di accettazione locali per la protezione antincendio e i progetti HVAC.

D4: Come si confronta l'efficienza di installazione di questo raccordo a pressare con filettatura maschio integrato rispetto all'utilizzo di un raccordo a pressare separato più un adattatore filettato?

R: Le soluzioni tradizionali richiedono due raccordi separati: un raccordo a pressione per il collegamento al tubo e un adattatore filettato maschio separato per il collegamento all'attrezzatura filettata. Questo approccio richiede due operazioni di pressatura e un assemblaggio filettato, che coinvolgono più componenti, più giunti filettati e maggiori punti di tenuta, ciascuno dei quali comporta un potenziale rischio di perdite. L'assemblaggio in loco richiede molto tempo e l'inventario deve contenere due codici diversi. Questo raccordo integrato combina entrambe le funzioni in un unico componente. È necessaria una sola operazione di pressatura per completare il collegamento dal tubo all'apparecchiatura filettata, riducendo i tempi di installazione di circa il 50% per giunto. Con meno componenti e meno connessioni filettate, il rischio di perdite è notevolmente ridotto. Per i progetti di massa, ciò si traduce in risparmi misurabili di manodopera, approvvigionamento semplificato e costi di manutenzione a lungo termine inferiori associati a giunti filettati multipli.
