Quando un sistema di tubazioni richiede un modo sicuro per chiudere un'estremità aperta del tubo, ilTappo di arresto del tubo in ottone a pressionedaHuitongfornisce una pratica soluzione di spremitura a freddo. Realizzato in ottone DZR e progettato per un'installazione senza saldature, può sigillare tubi in rame e acciaio inossidabile a parete sottile per l'approvvigionamento idrico, il riscaldamento a pavimento, modifiche HVAC, test di pressione e altre applicazioni con fluidi a bassa pressione.
Riepilogo dell'articolo:Un componente di tenuta affidabile dell'estremità del tubo dovrebbe fornire una tenuta affidabile, un'adeguata compatibilità dei materiali, un'installazione efficiente e prestazioni stabili nel tempo. Questa guida spiega come funzionano i tappi di arresto a pressione, perché le guarnizioni in ottone DZR ed EPDM sono importanti, dove possono essere utilizzati, come selezionarli e installarli e cosa dovrebbero valutare gli acquirenti quando acquistano raccordi per tubi in ottone.
Sommario
- Che cos'è un tappo di arresto per tubo in ottone a pressione?
- Come funziona un tappo di arresto a pressione?
- Quali caratteristiche contano di più?
- Dove può essere utilizzato?
- Come si confronta la sigillatura a pressione con i metodi tradizionali?
- In che modo gli acquirenti dovrebbero selezionare il tappo di arresto giusto?
- Quali sono i passaggi chiave dell'installazione?
- Come si possono mantenere le prestazioni di tenuta?
- Domande frequenti

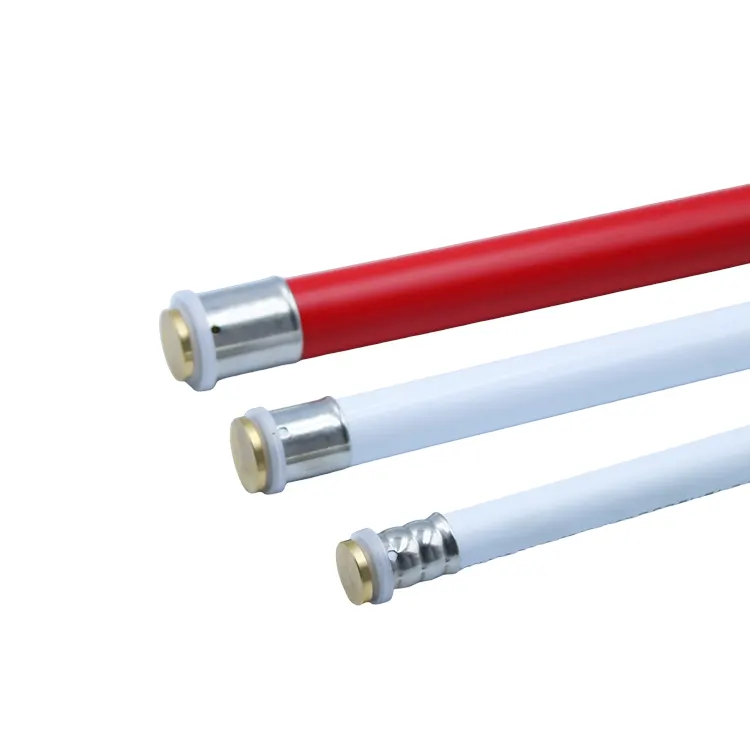

Che cos'è un tappo di arresto per tubo in ottone a pressione?
Un tappo di arresto per tubi a pressione è un raccordo specializzato progettato per chiudere e sigillare l'estremità di un tubo senza fare affidamento sulla filettatura convenzionale o sulla saldatura a caldo. Invece di creare una connessione filettata, il raccordo viene inserito nel tubo preparato e fissato mediante un apposito pressatore.
Il corpo in ottone fornisce resistenza meccanica, mentre la struttura di tenuta crea l'interfaccia a tenuta di fluido tra il raccordo e il tubo. Huitong descrive il suo modello come utilizzandoottone resistente alla dezincatura (DZR)., lavorazione di precisione e una struttura di tenuta ad alta resistenza per applicazioni di tubazioni in rame e acciaio inossidabile.
Questa struttura rende il raccordo particolarmente utile quando un installatore deve isolare una sezione di tubo, chiudere una diramazione inutilizzata, preparare un sistema per la prova di pressione o terminare in modo permanente un tratto di tubo.
Come funziona un tappo di arresto a pressione?
Il principio di funzionamento è relativamente semplice: il tappo viene posizionato all'interno dell'estremità preparata del tubo e uno strumento di pressatura applica una forza meccanica controllata per creare una connessione sicura. L'elemento di tenuta viene compresso contro la superficie del tubo per stabilire l'interfaccia di tenuta.
A differenza della saldatura, l'installazione non richiede fiamma libera o processo di riscaldamento. Questo approccio di stampaggio a freddo può semplificare il lavoro in edifici occupati, spazi tecnici confinati, progetti di ristrutturazione e applicazioni in cui il lavoro a caldo non è auspicabile.
Fasi chiave del processo di connessione
- Tagliare il tubo in modo netto alla lunghezza richiesta.
- Rimuovere le bave e pulire la superficie del tubo.
- Controllare che il raccordo e l'elemento di tenuta non siano contaminati o danneggiati.
- Inserire il tappo di arresto nella posizione di installazione specificata.
- Utilizzare lo strumento di pressatura compatibile e il profilo corretto della mascella.
- Controllare il collegamento completato prima della messa in servizio.
- Eseguire la prova di pressione o di tenuta richiesta in base alle specifiche del progetto.
Una corretta preparazione è importante perché anche un raccordo di alta qualità non può compensare un'estremità danneggiata del tubo, una profondità di inserimento errata, una superficie di tenuta contaminata o un'operazione di pressatura eseguita in modo improprio.
Quali caratteristiche contano di più?
Quando si valuta un tappo per tubo in ottone, gli acquirenti dovrebbero guardare oltre la forma base del raccordo. La selezione del materiale, la tecnologia di tenuta, l'accuratezza dimensionale, il metodo di installazione e la compatibilità dell'applicazione influenzano tutti le prestazioni finali di una connessione di tubazione.
| Caratteristica | Perché è importante | Vantaggio tipico |
|---|---|---|
| Corpo in ottone DZR | Migliora la resistenza alla corrosione legata alla dezincificazione | Supporta un servizio a lungo termine in sistemi idrici idonei |
| Elemento di tenuta in EPDM | Crea l'interfaccia di tenuta tra raccordo e tubo | Aiuta a ridurre le perdite se installato correttamente |
| Struttura a pressione | Utilizza la pressatura meccanica anziché la filettatura o la saldatura | Installazione rapida e senza saldature |
| Lavorazione di precisione | Controlla le dimensioni e le interfacce critiche dei raccordi | Supporta assemblaggio e compatibilità coerenti |
| Design compatto della tenuta finale | Termina il tubo senza richiedere un gruppo filettato esteso | Utile in aree di installazione ristrette |
Perché l'ottone DZR è importante?
La dezincificazione è una forma di corrosione che può colpire alcune leghe di ottone in specifiche condizioni ambientali. L'ottone DZR è sviluppato per fornire una migliore resistenza a questo tipo di corrosione. Per i componenti idraulici e di controllo dei fluidi, la scelta appropriata dell'ottone può quindi contribuire a prestazioni del raccordo più durevoli.
Perché l'elemento di tenuta è importante?
L'elemento di tenuta è una delle parti più critiche di una connessione a press-fit. Una guarnizione posizionata correttamente collabora con la geometria del tubo e del raccordo per impedire il passaggio del fluido attraverso la connessione. Le prestazioni effettive dipendono da fattori quali compatibilità dei materiali, qualità dell'installazione, temperatura, pressione e caratteristiche del mezzo trasportato.
Dove può essere utilizzato?
Un tappo di arresto del tubo in ottone a pressione è particolarmente utile nei sistemi in cui è richiesta una tenuta affidabile dell'estremità del tubo senza eseguire lavori a caldo. Huitong posiziona questo tipo di raccordo per diversi scenari pratici di tubazioni dei fluidi.
Le aree di applicazione comuni includono:
- Approvvigionamento idrico potabile e generale:Le applicazioni adatte possono includere la chiusura di sezioni inutilizzate o terminate di tubazioni idriche compatibili.
- Riscaldamento a pavimento:I circuiti delle tubazioni possono richiedere una sigillatura sicura delle estremità durante l'installazione, la modifica, il test o la configurazione del sistema.
- Modifica HVAC:I progetti di ristrutturazione possono richiedere l'isolamento di sezioni di tubi vecchie o ridondanti senza estese procedure di lavoro a caldo.
- Prova di pressione:Un tappo all'estremità del tubo può aiutare a chiudere temporaneamente sezioni di una rete di tubazioni durante i test controllati.
- Condotte per fluidi a bassa pressione:Il raccordo può essere preso in considerazione laddove il materiale del tubo, la pressione, la temperatura e le specifiche di connessione sono compatibili.
L'idoneità all'applicazione deve essere sempre verificata rispetto alla documentazione tecnica del raccordo, alle dimensioni del tubo, alla pressione del sistema, alla temperatura, al mezzo fluido e agli standard locali applicabili.
Come si confronta la sigillatura a pressione con i metodi tradizionali?
I metodi tradizionali di sigillatura delle estremità dei tubi possono includere tappi filettati, cappucci saldati o altri sistemi di chiusura meccanica. La tecnologia press-fit fornisce un altro approccio di installazione incentrato sull'assemblaggio meccanico a freddo.
| Considerazione | Tappo di arresto a pressione | Tappo filettato | Chiusura saldata |
|---|---|---|---|
| Metodo di installazione | Pressatura meccanica | Coinvolgimento del thread | Giunzione basata sul calore |
| Lavoro a caldo richiesto | NO | NO | SÌ |
| Velocità di installazione | Generalmente veloce | Moderare | A seconda della preparazione e del riscaldamento |
| Vantaggio tipico | Installazione veloce e pulita | Metodo di connessione familiare | Tecnica consolidata di giunzione permanente |
| Considerazione chiave | Richiede strumenti di stampa compatibili | Richiede filettature e guarnizioni compatibili | Richiede riscaldamento e lavorazione controllati |
Il confronto non significa che un metodo di connessione sia universalmente adatto. Invece, ingegneri e installatori dovrebbero selezionare il metodo in base al materiale del tubo, alle condizioni operative, all'ambiente di installazione, agli standard applicabili e ai requisiti di manutenzione.
In che modo gli acquirenti dovrebbero selezionare il tappo di arresto giusto?
Per i progetti di ingegneria e gli appalti di grandi quantità, la selezione del raccordo corretto dovrebbe iniziare con la compatibilità tecnica piuttosto che solo con il prezzo. Una valutazione sistematica può ridurre i problemi di installazione e semplificare la gestione dell'inventario.
1. Confermare il materiale del tubo
Determina se la tubazione esistente utilizza rame, acciaio inossidabile o un altro materiale compatibile. Il raccordo deve essere specificamente progettato e approvato per il tipo di tubo previsto.
2. Verificare le dimensioni del tubo
Il diametro esterno del tubo e le caratteristiche delle pareti sono parametri di selezione essenziali. Anche piccole differenze dimensionali possono influenzare le prestazioni di inserimento, pressatura e sigillatura.
3. Controllare le condizioni operative
Prima di effettuare un ordine, considerare la pressione di esercizio, l'intervallo di temperatura, il tipo di fluido e l'ambiente di servizio previsto.
4. Valutare l'attrezzatura di installazione
Confermare che il team di installazione abbia accesso a uno strumento di pressatura compatibile e al profilo della ganascia appropriato per il sistema di raccordo selezionato.
5. Esaminare le capacità di controllo qualità
Per gli ordini all'ingrosso o a progetto, gli acquirenti devono valutare la tracciabilità dei materiali, l'ispezione dimensionale, i test di pressione, la coerenza della produzione e la disponibilità della documentazione.
Huitong afferma che le sue operazioni di produzione comprendono apparecchiature di lavorazione e collaudo CNC, mentre la sua gamma di prodotti si basa su materiali in ottone DZR. L'azienda riporta inoltre le certificazioni ISO 9001 e KC e supporta la personalizzazione OEM/ODM per i prodotti applicabili.
Quali sono i passaggi chiave dell'installazione?
Una corretta installazione è essenziale per ottenere le prestazioni di tenuta previste per una connessione a pressione. Anche se le procedure esatte dovrebbero seguire le istruzioni del produttore, il flusso di lavoro seguente fornisce un utile riferimento generale.
- Preparare la pipa:Tagliare il tubo perpendicolarmente e rimuovere le sbavature.
- Pulisci la superficie:Rimuovere sporco, particelle metalliche, olio e altri contaminanti.
- Ispezionare il raccordo:Controllare il corpo in ottone e l'elemento di tenuta per eventuali danni visibili.
- Posizionare la spina:Inserire il raccordo alla profondità specificata.
- Premere la connessione:Applicare la corretta configurazione dello strumento e della ganascia.
- Ispezionare il giunto:Verificare che l'operazione di stampa sia stata completata correttamente.
- Testare il sistema:Eseguire la prova di pressione o di tenuta applicabile prima di mettere in servizio la tubazione.
Gli installatori non devono mai sostituire uno strumento incompatibile o dare per scontato che una forza di pressione eccessiva migliorerà la tenuta. Seguire le istruzioni di installazione del produttore del raccordo è l'approccio più sicuro.
Come si possono mantenere le prestazioni di tenuta?
Sebbene i raccordi a pressare siano progettati per un servizio stabile, la corretta manutenzione del sistema rimane importante. Un'ispezione regolare può aiutare a identificare i problemi prima che si trasformino in perdite più grandi o problemi operativi.
- Ispezionare le connessioni esposte per rilevare eventuali perdite visibili o umidità.
- Proteggere i raccordi da impatti meccanici non necessari.
- Mantenere pulita l'area circostante l'installazione, ove possibile.
- Monitorare la pressione e la temperatura rispetto ai limiti di progettazione del sistema.
- Indagare tempestivamente una perdita di pressione anomala o un'umidità inspiegabile.
- Utilizzare raccordi di ricambio che corrispondano alle specifiche del tubo e della connessione originali.
Per le installazioni più grandi, i team di manutenzione possono anche conservare un registro delle specifiche dei raccordi, delle date di installazione, dei risultati dei test di pressione e delle attività di sostituzione. Ciò crea una tracciabilità utile per futuri interventi di assistenza.
Domande frequenti
A cosa serve un tappo di arresto per tubo in ottone a pressione?
Viene utilizzato per chiudere e sigillare l'estremità dei tubi compatibili. Le applicazioni tipiche includono l'approvvigionamento idrico, il riscaldamento a pavimento, la modifica HVAC, la terminazione delle estremità dei tubi e le applicazioni di test a pressione controllata.
È possibile installare un tappo a pressione senza saldatura?
SÌ. Il suo metodo di connessione con pressatura a freddo è progettato per un'installazione senza saldature, a condizione che il tubo, il raccordo e lo strumento di pressatura siano compatibili e venga seguita la procedura di installazione del produttore.
Quale materiale viene utilizzato per il tappo di arresto di Huitong?
Huitong descrive il suo tappo di arresto per tubi in ottone a pressione come se utilizzasse ottone resistente alla dezincatura, combinato con una struttura di tenuta ad alta resistenza. Il raccordo è progettato per applicazioni compatibili con tubi in rame e acciaio inossidabile a parete sottile.
Il raccordo è adatto per sistemi di acqua potabile?
Può essere preso in considerazione per applicazioni con acqua potabile quando la configurazione specifica del prodotto, il materiale di tenuta, la composizione dell'ottone, le certificazioni e i requisiti normativi locali sono tutti idonei. Gli acquirenti devono confermare l'approvazione applicabile prima dell'uso.
Può essere utilizzato per prove di pressione temporanee?
Sì, Huitong identifica il test di pressione temporaneo come uno dei casi d'uso previsti. Tuttavia, la pressione di prova e la procedura di prova devono rimanere entro i limiti specificati del raccordo e del sistema di tubazioni.
Cosa dovrebbero confermare gli acquirenti prima di ordinare?
Come minimo, verificare il materiale del tubo, il diametro esterno, lo spessore della parete ove rilevante, la pressione di esercizio, la temperatura, il mezzo fluido, lo standard di connessione, la quantità richiesta e la compatibilità dello strumento di installazione. Per i progetti di massa, ove necessario, dovranno essere richiesti anche i disegni tecnici e la documentazione di qualità.
Scegli una soluzione affidabile per la sigillatura delle estremità dei tubi
Un tappo di arresto del tubo ben progettato può semplificare la terminazione del tubo, garantendo al contempo una tenuta affidabile e un'installazione efficiente. La combinazione di struttura in ottone DZR, interfacce lavorate con precisione, tecnologia di tenuta e installazione con pressatura a freddo rende il tappo di arresto per tubi in ottone a pressione un'opzione pratica per applicazioni compatibili con acqua, riscaldamento, HVAC e fluidi a bassa pressione.
Per distributori, appaltatori, integratori di sistemi e acquirenti di ingegneria, la selezione del prodotto dovrebbe basarsi sulla compatibilità dimensionale, sulle condizioni operative, sui requisiti di installazione, sulla qualità dei materiali e sulle capacità produttive del fornitore. Huitong fornisce raccordi per tubi in ottone e componenti per il controllo dei fluidi con produzione in fabbrica, supporto di ricerca e sviluppo, capacità di controllo della qualità e opzioni OEM/ODM per progetti qualificati.
Cerchi una soluzione di sigillatura per estremità di tubi in ottone adatta al tuo progetto?Esaminare le specifiche del tappo di arresto per tubo in ottone con inserimento a pressione, confermare i requisiti del tubo e dell'applicazione econtattaciper dettagli sul prodotto, supporto tecnico, opzioni di personalizzazione e un preventivo per il tuo ordine.
