Raccordo in ottone a pressione

I raccordi a pressare monopezzo standard bloccano rigidamente il sistema di tubazioni al momento dell'installazione; la successiva sostituzione della valvola, modifica del sistema o riparazione delle perdite richiede il taglio del tubo per smontare il giunto, spesso con conseguente spreco di materiale e aumento dei costi di manodopera. Inoltre, i tradizionali raccordi filettati richiedono nastro sigillante, sono soggetti a perdite sulle filettature a causa dei cicli termici a lungo termine e comportano rischi per la sicurezza associati al lavoro a caldo (saldatura) durante l'installazione.

Parametri tecnici

Caratteristiche del prodotto

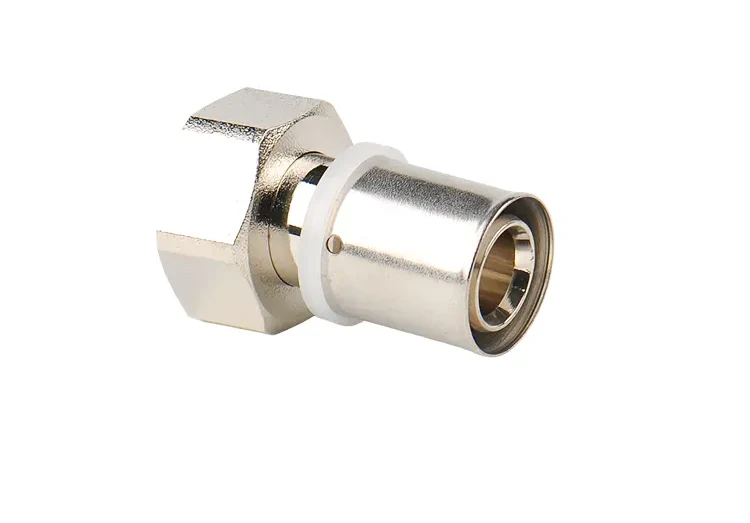

Questo raccordo a pressione in ottone affronta specificamente le sfide dello smontaggio e della manutenzione delle tubazioni. Combina le estremità a pressione standard con un dado di raccordo centrale avvitato, soddisfacendo il duplice requisito di un rapido assemblaggio iniziale e di uno smontaggio non distruttivo per la manutenzione futura.

Costruito in ottone forgiato DZR di elevata purezza, il raccordo presenta superfici di tenuta lavorate a CNC e una guarnizione EPDM integrata ad alta elasticità, garantendo una tenuta ermetica anche in condizioni di ciclo termico e pressione dell'acqua fluttuante.

Le estremità a pressione utilizzano un processo di pressatura a freddo e senza saldature, eliminando la necessità di fiamme libere, adesivi o nastro sigillante. Il design a raccordo diviso consente la modifica del sistema e la sostituzione dei componenti senza tagliare il tubo; la tubazione può essere separata semplicemente svitando il raccordo.

Compatibile con tubi in rame e acciaio inossidabile a parete sottile, questo raccordo è ampiamente utilizzato nei sistemi di acqua potabile residenziali, nel riscaldamento a pavimento e nelle linee di fluidi industriali a bassa pressione. Offrendo una resistenza alla pressione stabile e una lunga durata, è una soluzione economica per ottimizzare l'efficienza della manutenzione sia nelle nuove installazioni che nei progetti di ristrutturazione.

Proprietà del materiale di base in ottone forgiato DZR

1. Ottone forgiato di elevata purezza, formato integralmente

Prodotto da billette di ottone DZR specializzate, la composizione della lega è stabile. Resiste alla dezincificazione e alla lisciviazione di sostanze nocive durante il flusso d'acqua a lungo termine, soddisfacendo gli standard per i sistemi di tubazioni dell'acqua potabile.

2. Lavorazione CNC di precisione

Le scanalature di tenuta e le superfici di contatto sono tornite e lucidate con precisione tramite CNC, garantendo tolleranze strette e una perfetta aderenza al tubo e all'anello di tenuta, riducendo così strutturalmente al minimo il rischio di perdite.

3. Elevata resistenza alla corrosione e alle incrostazioni

La superficie liscia e piana del materiale di base in ottone resiste all'adesione del calcare e delle impurità; resiste all'esposizione a lungo termine all'acqua calda sanitaria e ai mezzi di riscaldamento e resiste all'ossidazione e alla corrosione anche in ambienti umidi come i tubi.

Struttura di tenuta a prova di perdite EPDM ad alta elasticità

1. Guarnizione di tenuta specializzata in EPDM

Presenta un anello integrato in EPDM ad alta elasticità resistente alle temperature estreme e all'invecchiamento del materiale; è adatto per sistemi di approvvigionamento idrico e di riscaldamento a pavimento che comportano cicli termici, garantendo l'assenza di indurimento o fessurazioni durante l'uso a lungo termine.

2. Protezione sigillante a doppio strato

L'anello di tenuta sull'estremità a pressione sigilla lo spazio contro il tubo, mentre una struttura di tenuta corrispondente sul dado di raccordo centrale crea una barriera secondaria, prevenendo perdite anche durante le fluttuazioni della pressione dell'acqua.

3. Adattivo alla deformazione della pipeline

L'anello di tenuta altamente elastico consente piccoli spostamenti causati dall'espansione e dalla contrazione termica, prevenendo efficacemente perdite durante le fluttuazioni di temperatura.

Sistema di installazione press-fit a freddo senza saldature

1. La spremitura a freddo elimina i rischi per la sicurezza a fiamma libera

La saldatura è completamente evitata; non è richiesto alcun lavoro a caldo in loco, eliminando il rischio di scintille che incendiano materiali isolanti o decorativi, rendendolo sicuro per il lavoro in spazi chiusi con soffitti e interni finiti.

2. Assemblaggio rapido con pressatrici standard

I collegamenti dei tubi vengono completati utilizzando strumenti di pressatura standard del settore; il processo consente il funzionamento da parte di una sola persona e un rapido assemblaggio in ogni punto, riducendo efficacemente le ore di manodopera e i costi per progetti HVAC residenziali e commerciali su larga scala.

3. Inventario semplificato senza materiali di tenuta aggiuntivi

Le estremità a pressione sono dotate di anelli di tenuta integrati, eliminando la necessità di acquistare articoli separati come nastro in PTFE o sigillante, riducendo così la varietà di materiali da procurare e facilitando la gestione dell'inventario.

Struttura centrale caratterizzata da un'unione centrale staccabile

1. Il dado a risvolto a vite consente uno smontaggio non distruttivo

Dotato di un dado di raccordo girevole al centro, il raccordo consente di separare la tubazione semplicemente svitando il dado durante la manutenzione, la modifica o la sostituzione di parti. Ciò elimina la necessità di tagliare il tubo, evitando così sprechi di materiale.

2. La struttura divisa preserva la pipeline esistente

Il processo di montaggio e smontaggio non danneggia i tratti di tubo già fissati tramite raccordo a pressare. Una volta completate le modifiche, è possibile ripristinare la tubazione semplicemente ricollegando le estremità e serrando il dado di raccordo, riducendo notevolmente i tempi necessari per gli interventi successivi.

3. Tenuta dell'unione controllabile

Le filettature lavorate con precisione garantiscono una forza di serraggio ottimale. Gli operatori possono valutare in modo intuitivo l'adattamento della tenuta, evitando problemi di installazione come perdite causate da una tenuta insufficiente o filettature strappate causate da un serraggio eccessivo.

Quali sono i vantaggi rispetto agli altri raccordi a pressare in ottone?

1. Risolve la natura non staccabile dei raccordi a pressare integrati

I raccordi a pressare integrati standard non possono essere separati una volta crimpati, richiedendo il taglio del tubo per manutenzione o modifica. Al contrario, il raccordo a pressare in ottone è dotato di un centro staccabile, che consente lo smontaggio senza danneggiare il tubo originale e riducendo gli sprechi di materiale.

2. Riduce significativamente i costi per future modifiche alla pipeline

Le modifiche tradizionali richiedono il taglio dei tubi, l'acquisto di nuovi raccordi e la nuova crimpatura, con conseguenti sprechi di manodopera e materiale. Il modello a bocchettone richiede solo lo svitamento del dado per lo smontaggio e il rimontaggio, eliminando ulteriori costi di materiale.

3. Combina un'installazione rapida e senza saldature con una facile manutenzione

I raccordi filettati sono scomodi da installare e soggetti a perdite, mentre i raccordi a pressione integrati non possono essere sottoposti a manutenzione. Questo prodotto unisce i vantaggi di entrambe le strutture: l'efficienza dell'installazione iniziale corrisponde ai raccordi a pressare standard, mentre la comodità di smontaggio e rimontaggio supera di gran lunga quella dei componenti a pressare convenzionali.

4. Riduce il carico di lavoro per la risoluzione dei problemi e la riparazione delle perdite

La modifica o lo smontaggio delle tubazioni standard è complesso e spesso richiede lo smantellamento di più sezioni per individuare una perdita. La struttura di unione consente lo smontaggio mirato solo del tratto di tubo difettoso, consentendo una manutenzione precisa e risparmiando tempo e fatica.

Applicazioni

1. Sistemi di approvvigionamento idrico residenziale per tutta la casa

Adatto per tubazioni nascoste di acqua di rubinetto residenziale e acqua calda sanitaria. Realizzato in ottone sicuro, ecologico e resistente alla dezincatura; la struttura di unione facilita la manutenzione e la sostituzione degli scaldacqua e delle valvole ad angolo.

2. Progetti di tubazioni per il riscaldamento a pavimento

Adatto per circuiti di circolazione del riscaldamento a pavimento in abitazioni e spazi commerciali. Resiste ai fluidi di riscaldamento ad alta temperatura e consente una facile installazione in spazi ristretti (come gli alberi dei tubi); consente il lavaggio dell'impianto senza la necessità di tagliare tubi.

3. Reti di trasporto di fluidi industriali a bassa pressione

Adatto per tubazioni di fabbrica che trasportano acqua dolce a temperatura ambiente o fluidi di circolazione a bassa pressione. Il materiale di base resistente alla corrosione è adatto ai fluidi industriali standard; consente un comodo montaggio e smontaggio durante il retrofit delle apparecchiature.

Sistema di controllo qualità di fabbrica standardizzato

1. Rigoroso screening del materiale in entrata

Prima della produzione, le billette di ottone e gli anelli di tenuta in EPDM vengono sottoposti a test di composizione e durabilità; i materiali di qualità inferiore vengono rifiutati per eliminare i rischi di qualità alla fonte.

2. Test di invecchiamento multidimensionale sui prodotti finiti

Ogni lotto viene sottoposto a test di pressione di scoppio, verifica della coppia del dado di raccordo e test di invecchiamento ciclico di resistenza alle perdite a lungo termine per individuare difetti come guasti alla tenuta o resistenza alla pressione insufficiente.

3. Documentazione tracciabile per tutti i lotti

I registri di ispezione delle materie prime, i rapporti sui test dei prodotti finiti e i numeri di lotto di produzione vengono archiviati sistematicamente, consentendo la tracciabilità della qualità dell'intero ciclo di vita, dalla lavorazione delle materie prime alla spedizione finale.

Domande frequenti

Q1: Quali sono i vantaggi principali del raccordo a pressare in ottone rispetto a un raccordo a pressare monopezzo standard?

R: Un giunto a pressione monopezzo standard crea una connessione rigida e permanente. Una volta installato, non può essere smontato senza tagliare il tubo, rendendo qualsiasi futura manutenzione, modifica del sistema o sostituzione dei componenti costosa e dispendiosa in termini di tempo. Questo raccordo a pressione combina la stessa installazione a pressione rapida e senza saldature con un raccordo centrale staccabile. Ti consente di separare la tubazione semplicemente svitando il dado di raccordo, senza tagliare o danneggiare il tubo. Ciò riduce significativamente sia gli sprechi di materiale che i costi di manodopera per futuri interventi di manutenzione, retrofit o espansioni del sistema.

Q2: Il raccordo può resistere ai cicli termici a lungo termine nei sistemi di riscaldamento a pavimento senza perdite?

R: Sì. L'unione è caratterizzata da una struttura di tenuta EPDM a doppio strato ad alta elasticità, specificatamente formulata per applicazioni HVAC. Ha superato i test di invecchiamento termico e di resistenza alle perdite in fabbrica, simulando decenni di circolazione di acqua calda. La guarnizione si adatta all'espansione e alla contrazione del tubo causata dalle fluttuazioni di temperatura, prevenendo spazi o perdite, mentre le filettature di unione lavorate con precisione garantiscono una forza di serraggio costante, eliminando il rischio di infiltrazioni lente nel tempo.

D3: In che modo l'unione rimovibile semplifica la manutenzione rispetto al taglio e alla nuova crimpatura?

R: Con un raccordo a pressare monopezzo standard, qualsiasi manutenzione o modifica richiede il taglio del tubo in corrispondenza della giunzione, la rimozione del vecchio raccordo, la preparazione di una nuova estremità del tubo e la nuova aggraffatura di un nuovo raccordo: un processo che consuma tempo e materiali. Con questo raccordo è sufficiente svitare il dado di raccordo centrale per separare il collegamento. Dopo aver completato la manutenzione o la modifica, ricollegare e serrare nuovamente il dado. L'intero processo richiede pochi minuti, non richiede parti di ricambio e preserva la lunghezza originale del tubo. Ciò si traduce in risparmi sostanziali sui costi dei materiali e sulle ore di manodopera nel corso della vita del sistema.

Q4: Il raccordo a pressare è compatibile sia con tubi in rame che in acciaio inossidabile?

R: Sì, è completamente compatibile. Le estremità a pressione sono standardizzate per adattarsi sia ai tubi in rame che a quelli in acciaio inossidabile a parete sottile, i due materiali metallici più comuni utilizzati negli impianti idraulici residenziali, nel riscaldamento a pavimento e nei sistemi HVAC commerciali. Questa doppia compatibilità elimina la necessità di immagazzinare raccordi diversi per tubi di materiali diversi, semplificando la gestione dell'inventario per appaltatori e grossisti. Sia per le nuove installazioni che per i progetti di ristrutturazione, questo modello di raccordo singolo soddisfa le vostre esigenze di connessione indipendentemente dal materiale del tubo.

Q5: Il materiale in ottone DZR offre vantaggi specifici per le applicazioni con acqua potabile?

R: Sì. L'ottone DZR (resistente alla dezincificazione) è specificamente progettato per resistere al processo di dezincificazione, in cui lo zinco fuoriesce dall'ottone standard nel tempo se esposto a condizioni di acqua aggressiva, che può portare a perdite stenopeiche e guasti prematuri. Questo raccordo è forgiato in ottone DZR di elevata purezza, garantendo una composizione stabile del materiale e prevenendo la lisciviazione di sostanze nocive durante il flusso d'acqua a lungo termine. È pienamente conforme agli standard di sicurezza dell'acqua potabile, rendendolo una scelta affidabile e sicura per i sistemi di acqua potabile residenziali.

D6: Come si confronta il costo totale del progetto di questo raccordo di unione con l'utilizzo di un raccordo a pressare monopezzo standard per l'intero ciclo di vita del sistema?

R: Sebbene il prezzo di acquisto iniziale di questo raccordo di unione sia leggermente superiore a quello di un raccordo monopezzo standard, il costo totale del progetto durante il ciclo di vita del sistema è significativamente inferiore. I raccordi monopezzo standard richiedono il taglio e la sostituzione del raccordo per ogni evento di manutenzione o modifica, incorrendo ogni volta in costi di materiale per nuovi raccordi e costi di manodopera per il taglio, la preparazione e la nuova crimpatura. Questo raccordo di unione elimina questi costi ricorrenti. Per progetti che prevedono modifiche future, requisiti di manutenzione periodica o tubazioni di alto valore in cui preservare la lunghezza del tubo è fondamentale, il risparmio sui costi del ciclo di vita rende questo raccordo la scelta più economica nel lungo termine.
