Tappo di arresto del tubo in ottone a pressione

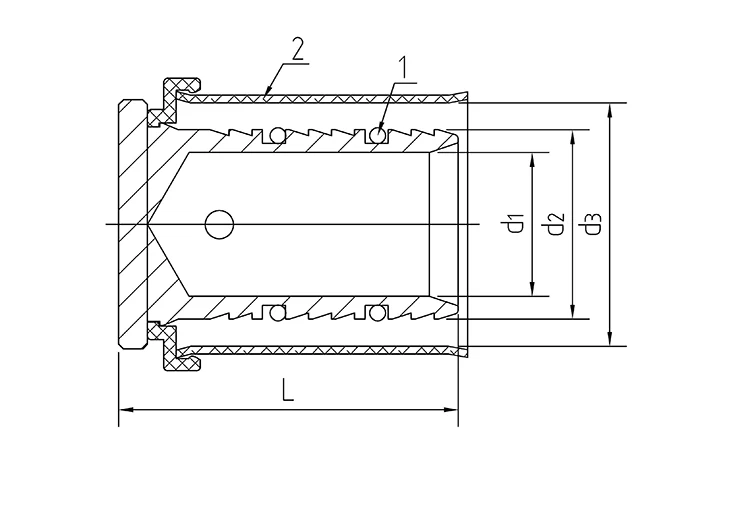

Il tappo di arresto per tubi in ottone a pressione è un raccordo di intercettazione specializzato progettato per sigillare le estremità dei tubi. È forgiato da un unico pezzo di ottone a basso contenuto di piombo e ad alta densità e presenta una scanalatura di tenuta di precisione lavorata a CNC accoppiata con un anello di tenuta elastico in EPDM; una volta montato a pressione, crea una barriera completamente sigillata e a prova di perdite.

Utilizzando la tecnologia di pressatura a freddo standard del settore, il processo di installazione non richiede fiamme libere o materiali di consumo per saldatura, rendendolo pienamente conforme alle normative sulla sicurezza antincendio nei cantieri edili. Il suo design compatto riduce al minimo i requisiti di spazio, rendendolo ideale per punti di installazione complessi come cavità nascoste nelle pareti e tubi stretti. Compatibile con i due tipi di tubi tradizionali, acciaio inossidabile a parete sottile e rame, è ampiamente utilizzato nei sistemi di acqua potabile, nel riscaldamento a pavimento e nelle condotte di fluidi industriali a bassa pressione.

Parametri tecnici

Materiale base e resistenza alla corrosione

1. Forgiatura in ottone DZR integrata

Forgiato da un'unica billetta di ottone DZR (resistente alla dezincificazione) a basso contenuto di piombo e ad alta densità, il materiale è denso e privo di porosità. Offre un'elevata resistenza strutturale e resiste alla dezincificazione e alla lisciviazione di impurità durante il flusso d'acqua a lungo termine, soddisfacendo gli standard di sicurezza per le condutture dell'acqua potabile.

2. Eccellente resistenza alla corrosione e alla nebbia salina

Le materie prime vengono sottoposte ad analisi della composizione delle leghe e test di corrosione in nebbia salina. Il prodotto resiste agli ambienti umidi e ai cicli termici senza ossidarsi, arrugginirsi o corrodersi, rendendolo adatto per un funzionamento continuo a lungo termine.

3. Struttura stabile e resistenza alla deformazione

La solida struttura forgiata in un unico pezzo garantisce una distribuzione uniforme della pressione. Mantiene l'integrità strutturale, evitando rigonfiamenti, deformazioni o fessurazioni, sia sotto test ad alta pressione che sotto pressioni operative quotidiane.

Progettazione della struttura di tenuta di precisione

1. Scanalatura di tenuta lavorata con precisione CNC

La scanalatura di tenuta interna è realizzata utilizzando un processo di tornitura CNC di precisione, garantendo dimensioni standardizzate e curvatura uniforme; questo permette un perfetto accoppiamento con l'O-ring di tenuta, eliminando eventuali spazi o allentamenti.

2. Configurazione di tenuta EPDM ad alta elasticità

Il tappo di arresto per tubi in ottone a pressione è dotato di uno speciale O-ring di tenuta in EPDM noto per eccellente elasticità, resistenza all'invecchiamento e tolleranza alla temperatura; si adatta alle fluttuazioni di pressione della tubazione e ai cicli termici, mantenendo le prestazioni di tenuta a lungo termine.

3. Sistema completamente sigillato e a prova di perdite

Al termine del processo di inserimento a pressione, si forma una tenuta circonferenziale continua, che blocca completamente la permeazione del mezzo e previene infiltrazioni d'acqua, gocciolamenti o perdite di pressione; soddisfa i doppi standard sia per il test/mantenimento della pressione che per la sigillatura permanente del tubo.

Caratteristiche di installazione con pressatura a freddo

1. Installazione sicura e senza fiamma con pressatura a freddo

Il processo utilizza estrusione a freddo e adattamento a pressatura, eliminando la necessità di lavorazioni a caldo (saldatura) o adesivi; ciò mitiga i rischi di incendio in loco, rendendolo adatto per allestimenti interni di fascia alta, locali tecnici chiusi e zone a rischio di incendio.

2. Assemblaggio rapido e standardizzato

Compatibile con gli strumenti di inserimento a pressione standard del settore, il processo di installazione è semplice; un singolo operatore può sigillare rapidamente l'estremità del tubo, aumentando significativamente l'efficienza durante le fasi di test di pressione, finitura e retrofitting.

3. Non sono richiesti materiali di consumo per la sigillatura ausiliaria

Grazie alla struttura di tenuta stampata integrata, non sono necessari nastri in PTFE, sigillanti o materiali di consumo per saldatura; ciò semplifica la gestione dei materiali in loco e riduce i costi dei materiali del progetto.

Vantaggi per gli spazi confinati

1. Design del corpo ultracompatto

Il tappo di arresto per tubo in ottone a pressione presenta un profilo compatto e aerodinamico che riduce al minimo l'utilizzo dello spazio; è ideale per aree di installazione ristrette come tubazioni incassate nelle pareti, plenum a soffitto e tubi stretti.

2. Ideale per la finitura di sistemi nascosti

La sigillatura delle estremità delle tubazioni nascoste non richiede grandi spazi di accesso per la manutenzione; una volta applicata la guarnizione a pressione, la parete o il soffitto possono essere immediatamente chiusi, rispettando gli standard per installazioni a sistema nascosto di alta qualità.

3. Compatibilità universale tra i diametri dei tubi

Compatibile con varie specifiche di tubazioni in rame e acciaio inossidabile a parete sottile; adatto per applicazioni residenziali, commerciali e dell'industria leggera, offrendo ampia compatibilità e requisiti di inventario ridotti.

Diverse applicazioni di ingegneria

1. Sigillatura della linea dell'acqua potabile residenziale

Utilizzato per sigillare le estremità delle linee idriche domestiche, tappare le porte inutilizzate o isolare le sezioni durante le modifiche idrauliche; realizzato con materiali sicuri e non tossici adatti per l'uso a lungo termine nei sistemi di purificazione dell'acqua residenziale e di acqua calda sanitaria.

2. Test di pressione e sigillatura dei tubi del riscaldamento a pavimento

Serve come tappo temporaneo per la prova di pressione durante l'installazione e può rimanere come tenuta permanente dopo l'ispezione finale; offre un'eccellente resistenza alla temperatura e alla pressione, prestazioni a prova di perdite e resistenza all'invecchiamento.

3. Retrofitting del sistema HVAC commerciale

Adatto per sigillare linee derivate in impianti di condizionamento e riscaldamento centralizzati per edifici adibiti ad uffici e spazi commerciali; facilita le modifiche al sistema, gli arresti delle linee secondarie e la manutenzione a zone.

4. Tubazioni per fluidi industriali a bassa pressione

Utilizzato per sigillare le estremità delle linee di acqua pulita e dei fluidi di circolazione standard nelle fabbriche; presenta una struttura robusta e capacità di tenuta superiori, soddisfacendo gli standard industriali per la sigillatura di tubi a bassa pressione.

Sistema completo di controllo qualità multistadio

1. Screening delle materie prime a monte

Prima della produzione, i materiali di base in ottone e gli anelli di tenuta vengono sottoposti ad analisi della composizione, test di resistenza alla corrosione e test di durabilità per eliminare i materiali di qualità inferiore alla fonte.

2. Monitoraggio dimensionale in-process

Il monitoraggio in tempo reale delle tolleranze dimensionali, della precisione delle scanalature di tenuta e della planarità delle porte durante la lavorazione garantisce adattamento e compatibilità costanti per ogni tappo.

3. Test del prodotto finito specifico per lotto

Ogni lotto di tappi di chiusura per tubi in ottone a pressione è sottoposto a test di tenuta all'aria, verifica di stabilità strutturale e screening di difetti visivi per garantire una tenuta ermetica, un'aderenza sicura e un aspetto impeccabile.

4. Tracciabilità e archiviazione dei dati completi

I registri di produzione, i rapporti sui test e i registri dei lotti vengono archiviati in modo indipendente, consentendo la tracciabilità completa della qualità per ogni lotto di prodotto.

Qualifiche per l'esportazione e supporto post-vendita in loco

1. Documentazione completa di conformità

Fornitura di certificati di prova dei materiali, rapporti di ispezione di fabbrica e certificati di origine ufficiali, che soddisfano pienamente i requisiti per l'accettazione dei progetti nazionali e lo sdoganamento all'estero.

2. Guida all'installazione standardizzata

Guida tecnica unica che copre le procedure di adattamento a pressatura, la disposizione dei punti di tenuta e le precauzioni per i test di pressione per evitare perdite causate da errori di installazione.

3. Risposta rapida ai problemi in loco

Risposta tempestiva durante l'orario lavorativo per risolvere problemi in loco come guasti alle guarnizioni, raccordi a pressare incompleti o disallineamento dell'assemblaggio, fornendo risoluzione dei problemi e soluzioni mirate.
