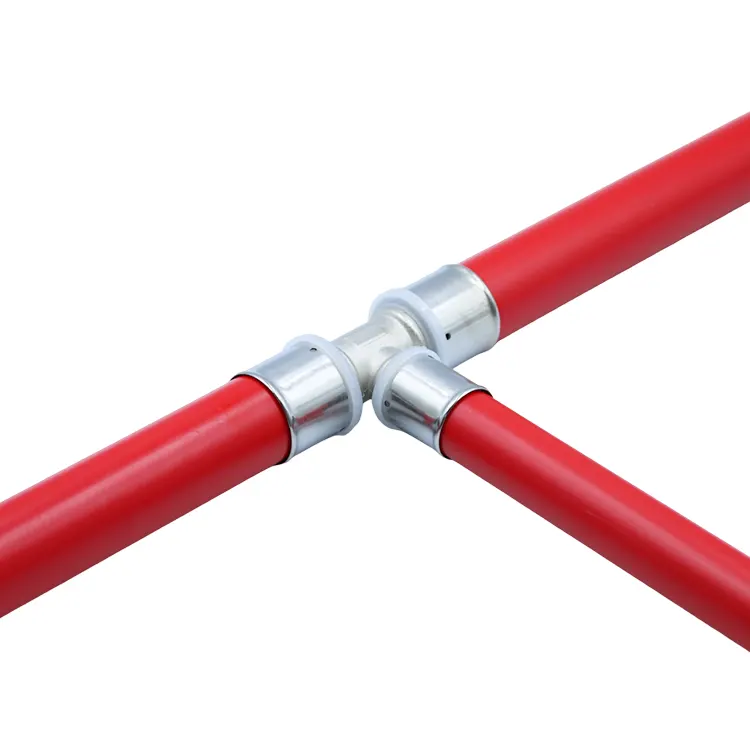

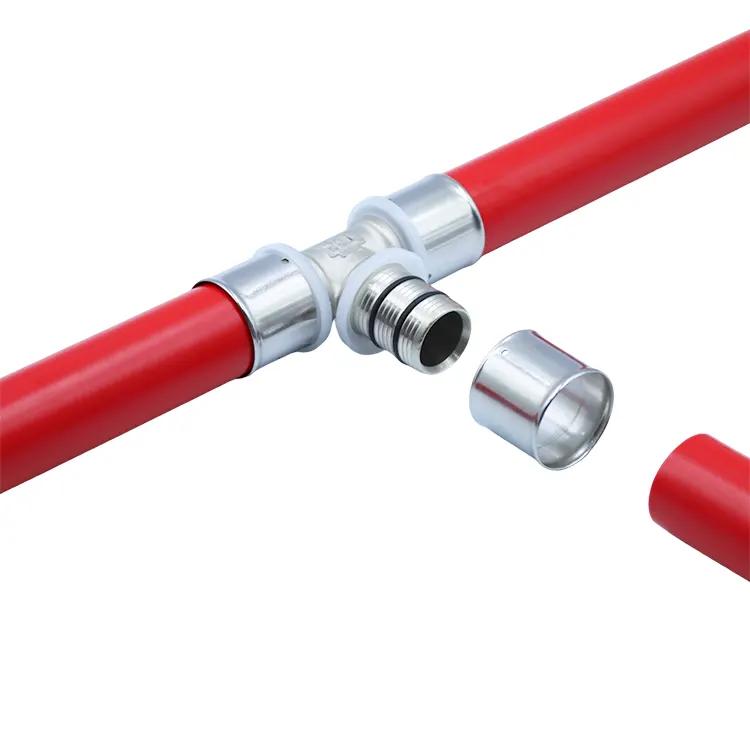

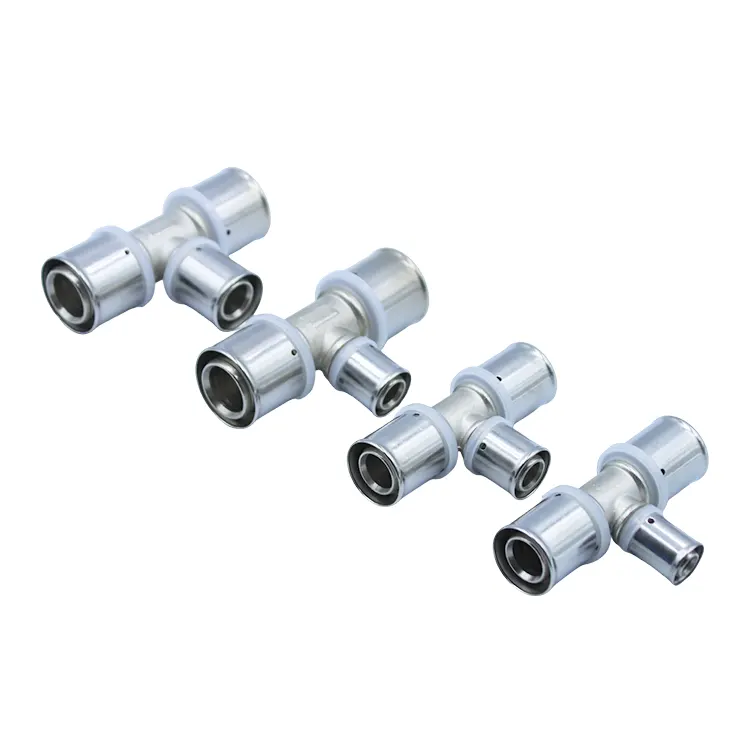

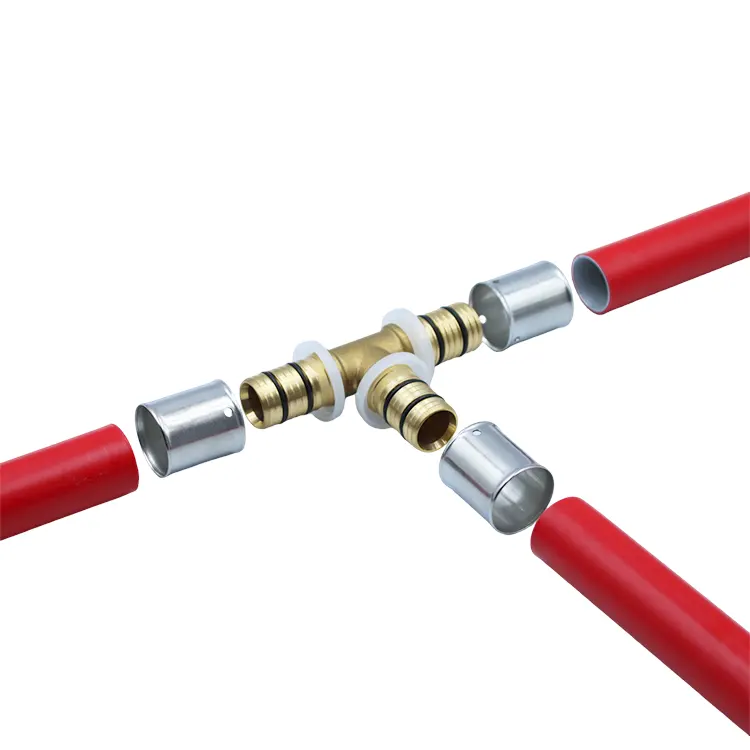

Il raccordo a T press-fit riduttore in ottone è un raccordo specializzato per tubi a tre vie progettato specificamente per lo scenario di deviazione del tubo e cambio di diametro. È realizzato in ottone di elevata purezza attraverso un unico processo di forgiatura, senza spazi comuni in tutta la struttura, eliminando efficacemente il rischio di allentamento. Adotta una tecnologia matura di connessione a compressione senza saldatura, che non richiede materiali ausiliari di maschiatura, saldatura o sigillatura ed è adatto per un rapido assemblaggio in loco.
Dotato di una struttura di tenuta ad alte prestazioni, può sopportare frequenti fluttuazioni di pressione nel sistema di tubazioni, mantenendo a lungo la tenuta del tubo e l'assenza di perdite. La struttura del canale di flusso interno è stata ottimizzata, garantendo un flusso regolare del fluido, una minore caduta di pressione e, allo stesso tempo, tiene conto anche della resistenza alla corrosione e delle proprietà anti-invecchiamento. Può essere adattato a vari ambienti di tubazioni complessi ed è compatibile con i materiali dei tubi tradizionali, come tubi in rame e tubi in acciaio inossidabile.
|

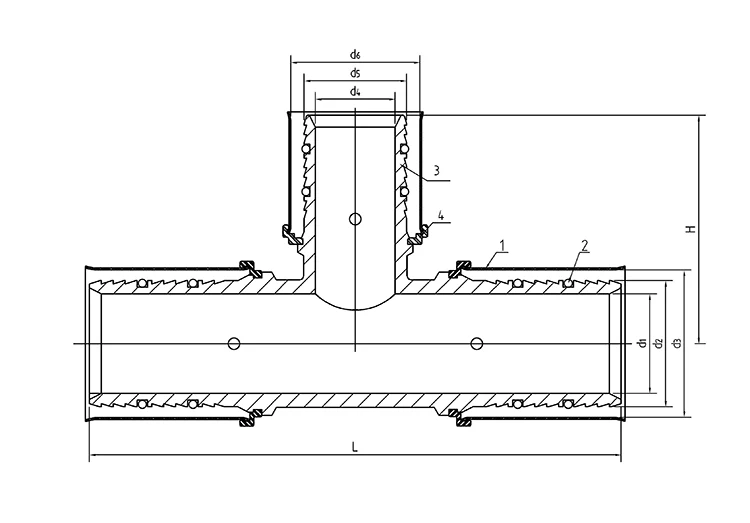

Dimensioni del prodotto |
Tubo composito in plastica di alluminio T |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
L |
H |
Materiali del prodotto |
|||
|
25/25 mm-16 mm |
2,5/2,0 mm |
15.0 |
19.80 |
25.5 |
7.5 |
11.80 |
16.5 |
92.2 |
42 |
CW617 |
PE |
SUS304 |
EPDM |
|
25/25 mm–20 mm |
2,5/2,0 mm |
15.0 |
19.80 |
25.5 |
10.5 |
15.80 |
20.5 |
95.3 |
42.5 |
||||
|
32/32mm–20mm |
3,0/2,0 mm |
20.0 |
25.75 |
32.5 |
10.5 |
15.80 |
20.5 |
98.3 |
45.5 |
||||
|
32/32 mm–25 mm |
3,0/2,5 mm |
20.0 |
25.75 |
32.5 |
15.0 |
19.80 |
25.5 |
102.8 |
52.9 |
||||
|
40/40mm–20mm |
4,0/2,0 mm |
25.0 |
31.75 |
40.5 |
10.5 |
15.80 |
20.5 |
123 |
48.5 |
||||
|
40/40mm–25mm |
4,0/2,5 mm |
25.0 |
31.75 |
40.5 |
15.0 |
19.80 |
25.5 |
127.6 |
55.9 |
||||
|
40/40mm–32mm |
4,0/3,0 mm |
25.0 |
31.75 |
40.5 |
20.0 |
25.75 |
32.5 |
133.6 |
57.4 |
||||
|
50/50mm–16mm |
4,5/2,0 mm |
34.0 |
40.75 |
50.5 |
7.5 |
11.80 |
16.5 |
125.1 |
52.5 |
||||
|
50/50mm–20mm |
4,5/2,0 mm |
34.0 |
40.75 |
50.5 |
10.5 |
15.80 |
20.5 |
128.1 |
53 |
||||
|
50/50mm–25mm |
4,5/2,5 mm |
34.0 |
40.75 |
50.5 |
15.0 |
19.80 |
25.5 |
132.6 |
60.4 |
||||
|
50/50 mm–32 mm |
4,5/3,0 mm |
34.0 |
40.75 |
50.5 |
20.0 |
25.75 |
32.5 |
135.6 |
61.9 |
||||
|
50/50mm–40mm |
4,5/4,0 mm |
34.0 |
40.75 |
50.5 |
25.0 |
31.75 |
40.5 |
138.6 |
74.3 |
||||
|
63/63 mm–25 mm |
6,0/2,5 mm |
42.0 |
50.75 |
63.5 |
15.0 |
19.80 |
25.5 |
184.4 |
64.9 |
||||
|
63/63 mm–32 mm |
6,0/3,0 mm |
42.0 |
50.75 |
63.5 |
20.0 |
25.75 |
32.5 |
190.4 |
66.4 |
||||
|
63/63 mm-40 mm |
6,0/4,0 mm |
42.0 |
50.75 |
63.5 |
25.0 |
31.75 |
40.5 |
196.4 |
78.8 |
||||
|
63/63 mm-50 mm |
6,0/4,5 mm |
42.0 |
50.75 |
63.5 |
34.0 |
40.75 |
50.5 |
205.4 |
81.3 |
||||
Il raccordo a T press-fit ridotto in ottone adotta un metodo di lavorazione integrato per la produzione complessiva, eliminando la necessità di un assemblaggio separato. Il raccordo a tre vie è saldamente e saldamente integrato nel suo insieme, senza rischi strutturali come giunti allentati o perdite d'acqua attraverso gli spazi vuoti. La stabilità complessiva è notevolmente migliorata.
Il materiale di base in ottone di elevata purezza combinato con il processo di produzione integrato offre un'eccellente resistenza meccanica. Può resistere all'impatto della pressione dell'acqua della tubazione, all'erosione del mezzo e alla leggera compressione esterna. È improbabile che si deformi o si rompa durante un lungo periodo di funzionamento.
L'esclusiva struttura a tre vie a diametro variabile può ottenere contemporaneamente funzioni di deviazione della tubazione e di transizione del diametro. Non richiede l'uso di più componenti adattatori, semplificando il layout della tubazione e riducendo i punti di perdita.
Elimina le procedure tradizionali come la saldatura, la filettatura e l'avvolgimento del nastro sigillante. Con gli strumenti di compressione standard, la connessione può essere completata direttamente, eliminando completamente i rischi per la sicurezza della costruzione a fiamma libera e adatta a scenari di costruzione sigillata interna.
La struttura di connessione a compressione standardizzata, compatibile con operazioni di installazione rapida nei cantieri edili, riduce significativamente il periodo di posa della tubazione, riduce efficacemente i costi di manodopera ed è adatta per progetti di costruzione in lotti.
Le porte di compressione hanno specifiche standardizzate e possono connettersi stabilmente con due materiali di tubi ingegneristici tradizionali: tubi di rame e tubi di acciaio inossidabile. L'installazione di nuove condotte e il rinnovamento di vecchie condotte possono essere direttamente compatibili.
Il raccordo a T press-fit ridotto in ottone è dotato di speciali guarnizioni di tenuta di alta qualità, che garantiscono un'elevata precisione di montaggio e una resilienza stabile. È stato appositamente ottimizzato per frequenti fluttuazioni di pressione e cicli di temperatura nelle tubazioni, garantendo perdite zero durante il funzionamento a lungo termine.
La superficie in ottone è finemente lavorata e presenta eccezionali proprietà anticorrosione, antiruggine e antinvecchiamento. Può resistere all'erosione umida e media in ambienti complessi di tubazioni ed è adatto per il funzionamento continuo durante tutto l'anno.
Con prestazioni di pressione stabili e un ampio intervallo di temperature, può mantenere un funzionamento stabile a lungo termine in varie condizioni operative come fornitura di acqua domestica, riscaldamento centralizzato e trasporto di fluidi industriali. Ha un'adattabilità estremamente forte alle condizioni operative.
La struttura interna è stata ottimizzata attraverso la meccanica dei fluidi. Le pareti interne sono lisce e piatte, riducendo al minimo la resistenza al flusso del fluido e la perdita di pressione nella tubazione.
L'angolo della connessione a tre vie è ragionevole, garantendo un flusso regolare del mezzo. Non ci saranno turbolenze locali, accumuli di acqua o gas, garantendo la circolazione uniforme e stabile dell'acqua e la fornitura di gas dell'intero sistema di condutture.
La struttura a bassa resistenza riduce il carico operativo delle pompe e delle apparecchiature con fonte d'aria. L'uso a lungo termine può ridurre efficacemente il consumo energetico dei sistemi HVAC e dei fluidi, migliorando l'effetto di risparmio energetico del progetto.
Per i tubi in rame e i tubi in acciaio inossidabile a parete sottile, è necessario scegliere i connettori a tre vie a diametro variabile del tipo a compressione standard di questo modello. Non sono necessari giunti adattatori e l'adattamento dell'interfaccia è elevato, eliminando il problema del disallineamento e delle perdite.
Per l'approvvigionamento idrico domestico e i sistemi di acqua calda sanitaria, dovrebbero essere selezionati i modelli standard regolari; per condotte ad alta temperatura di riscaldamento centralizzato e condotte commerciali con grandi fluttuazioni di pressione, i modelli sigillati e rinforzati devono essere preordinati.
Per spazi nascosti e stretti come soffitti e pozzetti di tubi, è opportuno scegliere i modelli compatti e integrati, convenienti per l'installazione e con un basso tasso di guasto. Per i progetti di costruzione a vista, le specifiche del diametro regolare possono essere selezionate direttamente per la costruzione standardizzata in lotti.
Adatto per la deviazione di condutture idriche complete e la modifica del diametro dei tubi di diramazione negli edifici residenziali, con sicurezza di tenuta e assenza di inquinamento secondario e adatto per il funzionamento di condotte nascoste a lungo termine.
Adatto per la deviazione delle tubazioni del riscaldamento centralizzato e la modifica del diametro in aree residenziali, edifici commerciali ed edifici per uffici, con resistenza alla temperatura e alla pressione, proprietà anti-invecchiamento e adatto per un funzionamento frequente in condizioni alternate di freddo e caldo.
Adatto per la deviazione delle tubazioni e la modifica del diametro del trasporto di fluidi convenzionali nelle fabbriche, con resistenza alla corrosione e anticorrosione, in grado di far fronte a fluidi industriali e ambienti di lavoro complessi.
Ogni lotto di T a pressione riducente in ottone è sottoposto a test di pressione di scoppio e verifica della prevenzione delle perdite di pressione di mantenimento ad alta pressione, screening di difetti di qualità come capacità di carico insufficiente e guasti di tenuta, per garantire stabilità in condizioni di alta pressione.
Ogni pezzo viene ispezionato per verificare le dimensioni della porta, la tolleranza del diametro del tubo e la precisione dell'angolo del deviatore per garantire un raccordo a compressione preciso e una perfetta adesione del materiale del tubo, evitando deviazioni di adattamento dell'installazione.
Tutti i dati derivanti dalla verifica, lavorazione e formatura delle materie prime e dai test sui prodotti finiti vengono registrati e conservati in modo uniforme durante tutto il processo, consentendo la completa tracciabilità dalle materie prime alla spedizione e garantendo una qualità controllabile e verificabile.
Possiamo fornire contemporaneamente certificati dei materiali, rapporti di ispezione della qualità dei prodotti finiti, documenti di tracciabilità dei lotti e certificati di origine ufficiali, soddisfacendo i requisiti per l'accettazione dei progetti nazionali e lo sdoganamento all'estero.
Offrire la selezione della tubazione, linee guida per l'installazione a compressione e indicazioni sull'adattamento delle condizioni operative, prevenendo efficacemente perdite e deviazioni anomale causate da un'installazione errata o da una selezione non corrispondente durante il processo di installazione.
Per progetti batch nazionali ed esteri, forniamo un continuo follow-up post-vendita, rispondendo tempestivamente a varie esigenze come il funzionamento della pipeline, la sostituzione dei componenti e il rifornimento dei lotti, garantendo l'implementazione stabile dei progetti.
R: I tradizionali connettori a tre vie presentano numerosi giunti, sono costruiti in modo complicato e comportano un rischio di incendio. Sono soggetti ad allentamento e perdite nel tempo. Questo prodotto presenta una struttura integrata senza problemi di giuntura. Può essere installato senza saldatura o bloccaggio, il che è efficiente e sicuro. Ha una bassa resistenza al flusso e una tenuta di lunga durata, che lo rendono più adatto per costruzioni moderne e raffinate e progetti di ingegneria standardizzata.
R: No. Il prodotto è stato sottoposto a sabbiatura ad alta pressione e ripetuti test di fluttuazione della pressione. È dotato di una struttura di tenuta ad alte prestazioni, in grado di adattarsi ai cambiamenti di pressione della tubazione. Anche in condizioni alternate a lungo termine, mantiene una tenuta ermetica e non presenta rischi di perdite.
R: È completamente compatibile. Le porte di compressione standardizzate sono compatibili con i tradizionali tubi in rame e i tubi in acciaio inossidabile a parete sottile presenti sul mercato. Possono essere utilizzati normalmente sia per la ristrutturazione di condotte vecchie e nuove, sia per la costruzione di tubazioni con materiali misti.
R: Sì. Il materiale di base in ottone del prodotto è resistente alla corrosione e all'invecchiamento, ha un'elevata resistenza strutturale e può resistere a condizioni complesse come erosione media, ruggine umida, ecc. È adatto per il funzionamento a lungo termine di tubazioni di fluidi industriali convenzionali.
