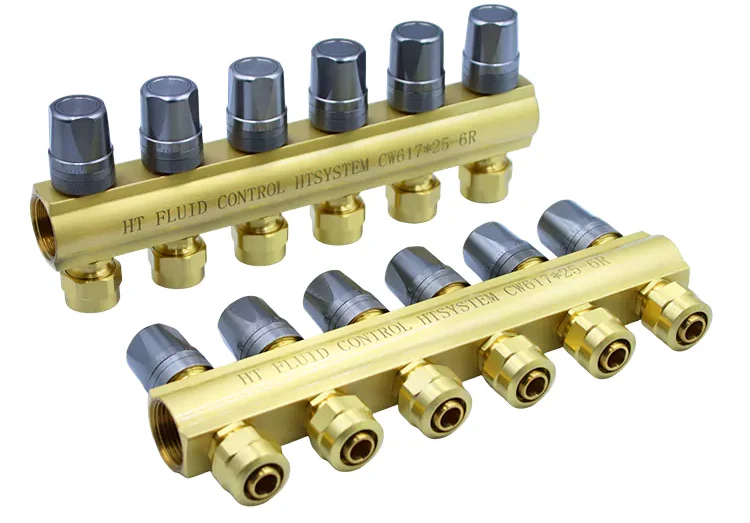

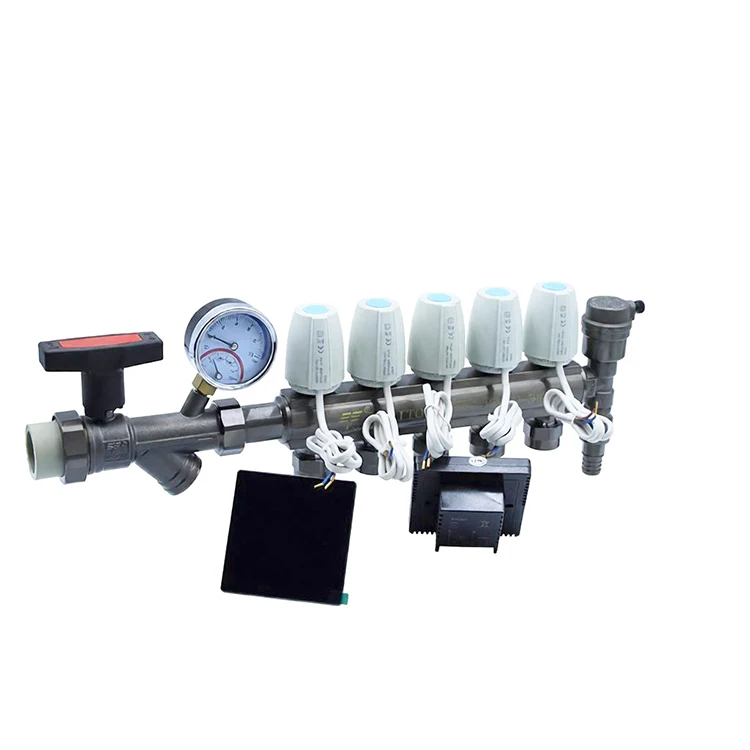

Collettore integrato in ottone per tubi di riscaldamento a pavimento

Durante la costruzione e il funzionamento a lungo termine del sistema di riscaldamento a pavimento, le comuni valvole del collettore di tipo split spesso incontrano molteplici problemi come componenti sparsi, complicate procedure di assemblaggio, accumulo anomalo di gas e rumore nelle tubazioni, la necessità di spegnere l'intero sistema per la manutenzione della linea singola e perdite d'acqua durante il funzionamento ad alta temperatura.

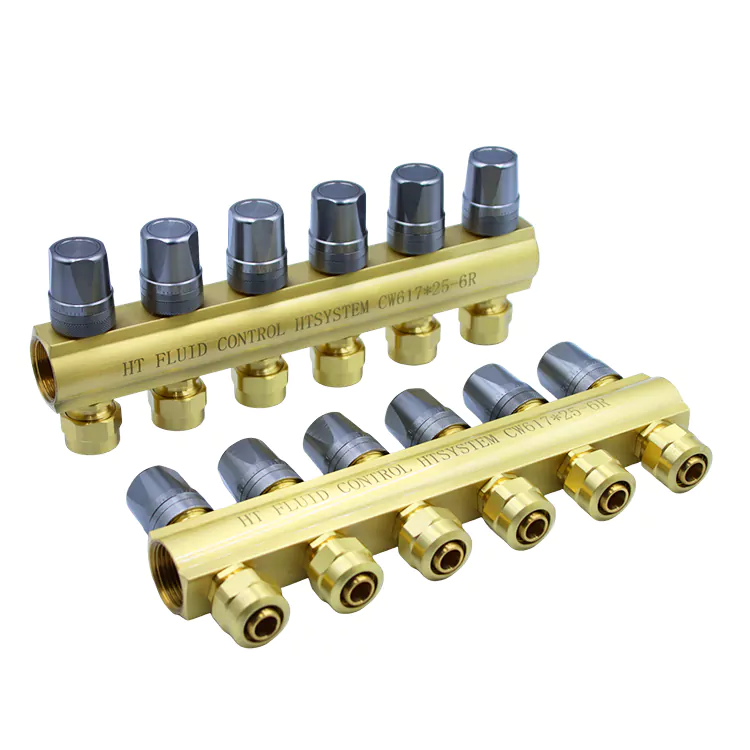

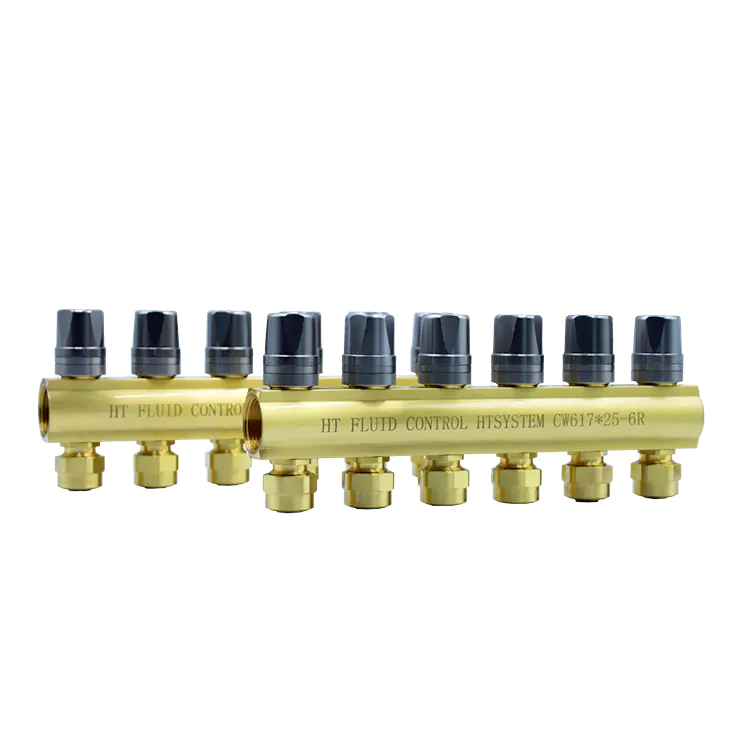

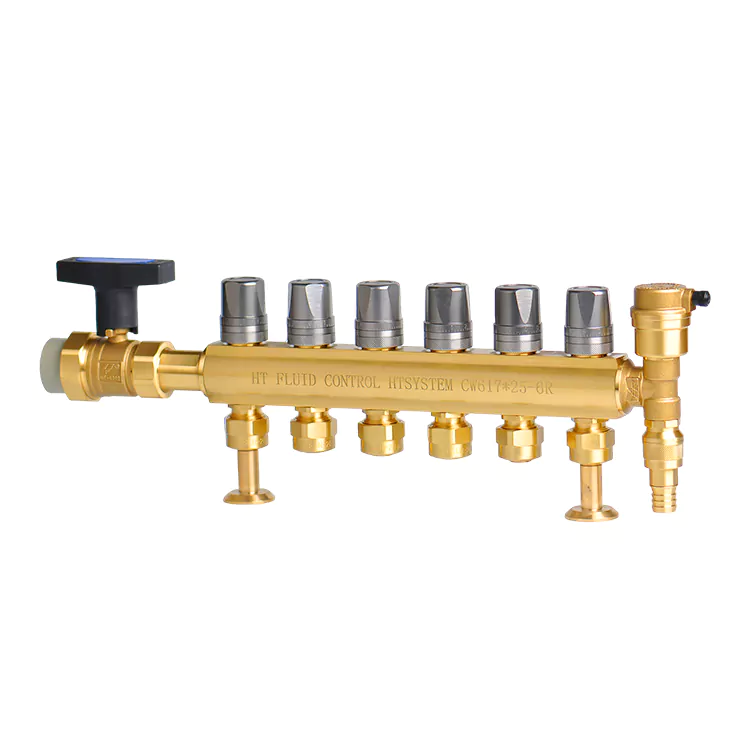

Questo collettore integrato in ottone per tubi di riscaldamento a pavimento è una valvola per collettore integrata progettata specificamente per il sistema di riscaldamento a pavimento dell'acqua. È realizzato forgiando ottone spesso HPb59 in un unico pezzo ed è integrato in fabbrica con tre componenti funzionali principali: una valvola di scarico automatica, una valvola di scarico inferiore e una valvola a sfera di regolazione del ramo indipendente. Non è necessario un montaggio sparso in loco, riducendo notevolmente i tempi di installazione del sistema di riscaldamento a pavimento.

I precisi canali di flusso interni distribuiscono uniformemente il flusso dell'acqua di riscaldamento, riducendo il rumore del flusso d'acqua della tubazione; è dotato di una guarnizione di tenuta in silicone resistente alle alte temperature, che garantisce una tenuta stabile e nessuna perdita in tutte le condizioni di circolazione dell'acqua ad alta temperatura durante tutto l'anno.

Il prodotto offre molteplici specifiche di ramo per la selezione, con una struttura complessiva compatta che consente di risparmiare spazio di installazione per la scatola e una superficie lucida per la prevenzione della ruggine. È adatto per la decorazione domestica residenziale, spazi commerciali, edifici per uffici e vari progetti di riscaldamento a pavimento ad acqua, tenendo conto dell'uniformità della temperatura di riscaldamento, della comodità di installazione e della durata della sigillatura a lungo termine.

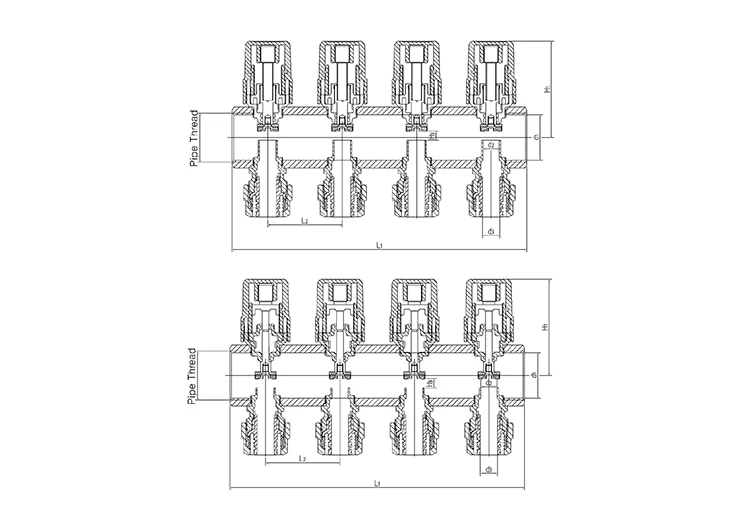

Parametri tecnici

Cos'è il collettore integrato in ottone per tubi di riscaldamento a pavimento?

Il collettore integrato in ottone per tubi di riscaldamento a pavimento è un collettore in rame giallo con struttura integrata e integrata appositamente progettato per tubi di riscaldamento a pavimento. Si differenzia dalle tradizionali valvole a collettore separate e assemblate. Viene fornito preassemblato con tutti i componenti necessari per valvole a sfera di scarico, drenaggio e controllo di derivazione, ed è specificamente utilizzato per la distribuzione e il recupero dell'acqua di circolazione del riscaldamento nell'impianto di riscaldamento a pavimento.

È compatibile con i principali tubi per riscaldamento a pavimento sul mercato, inclusi i tubi per riscaldamento a pavimento PEX e i tubi per riscaldamento compositi in alluminio-plastica PEX-AL-PEX. Le specifiche multi-ramo coprono le esigenze della decorazione domestica su piccola scala e dei progetti di riscaldamento commerciale su larga scala.

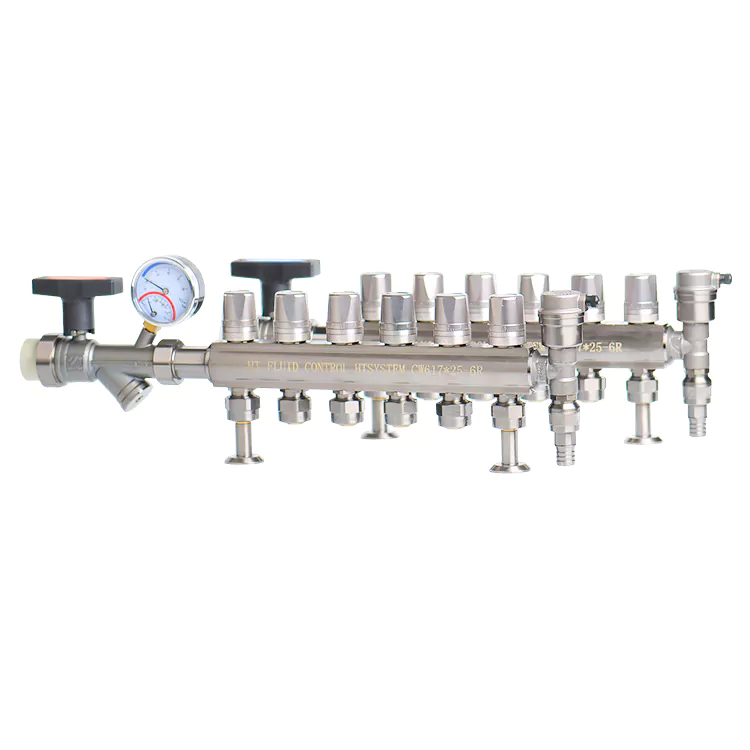

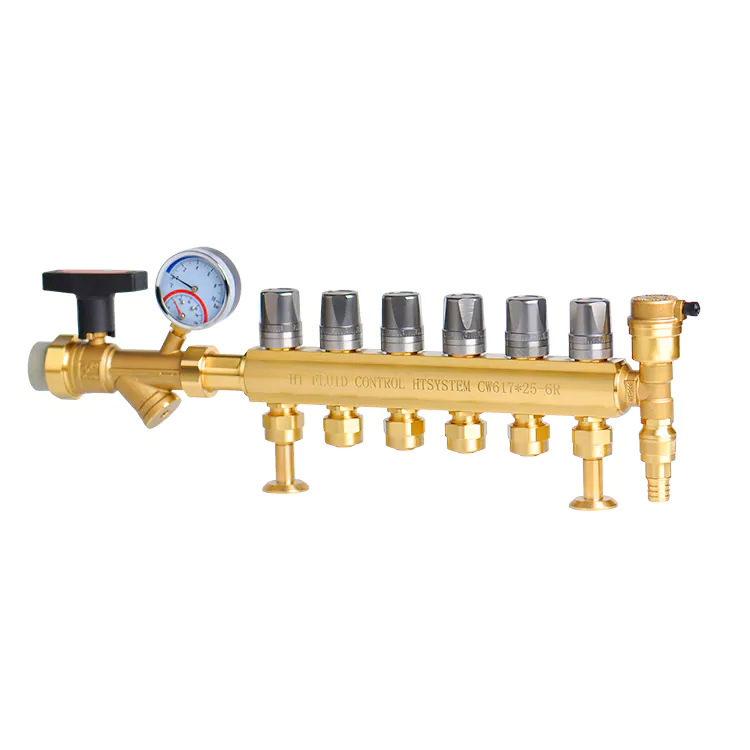

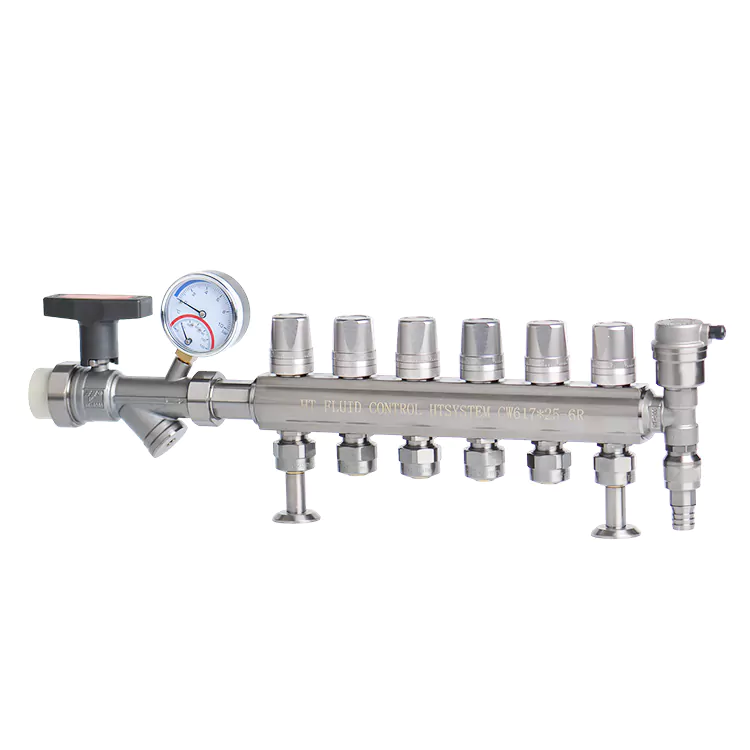

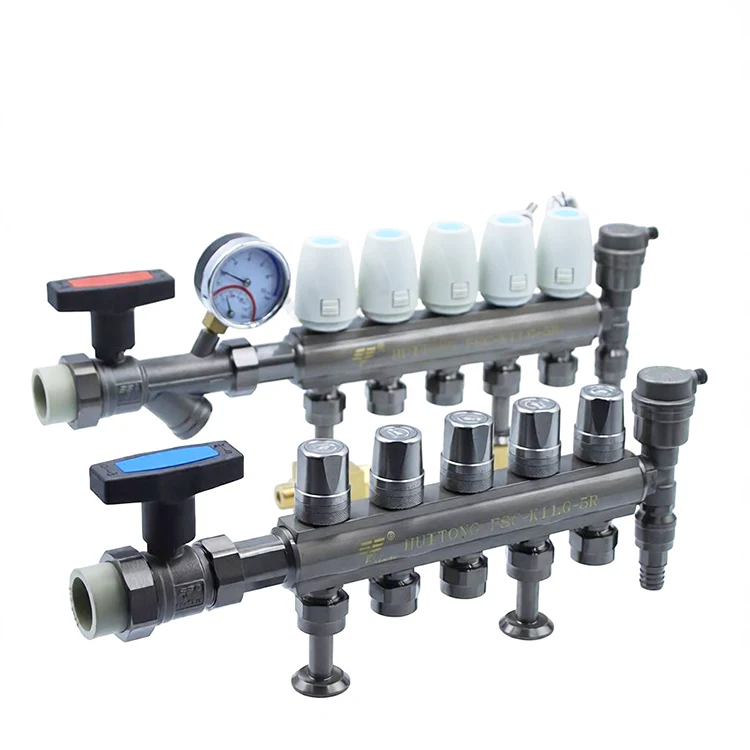

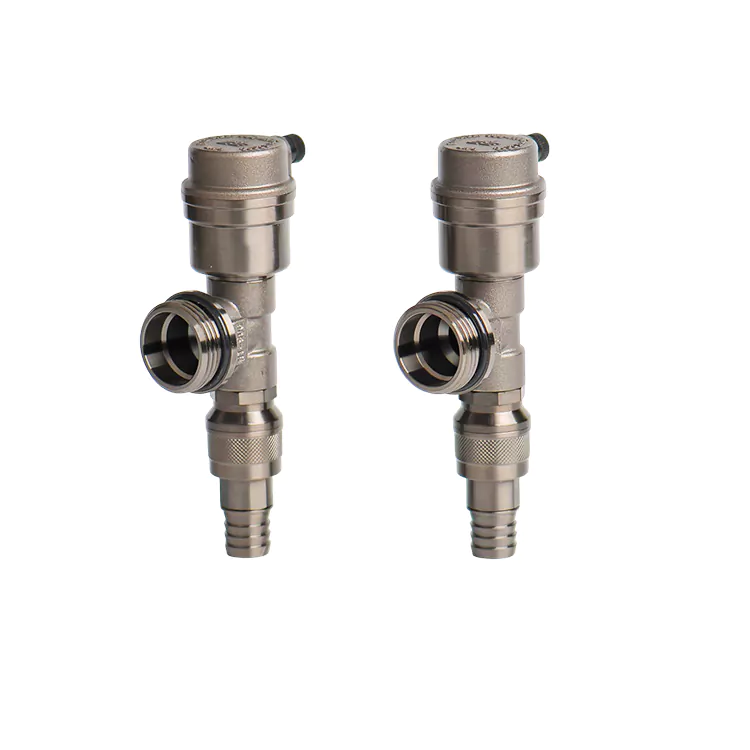

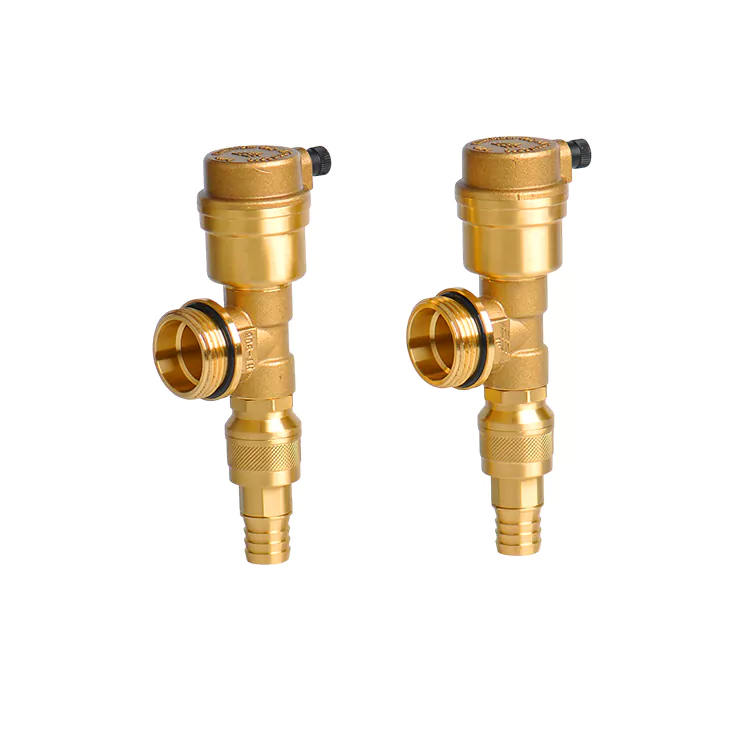

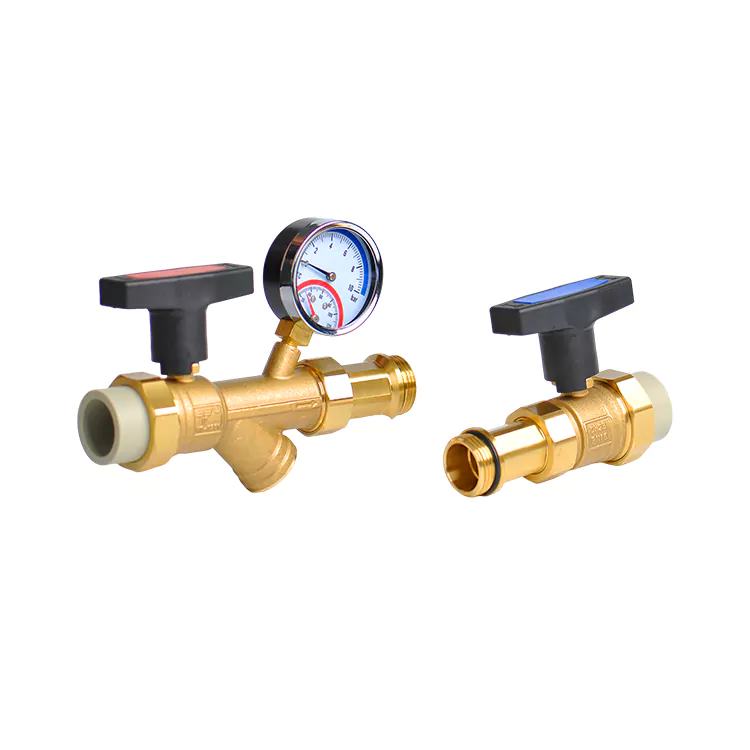

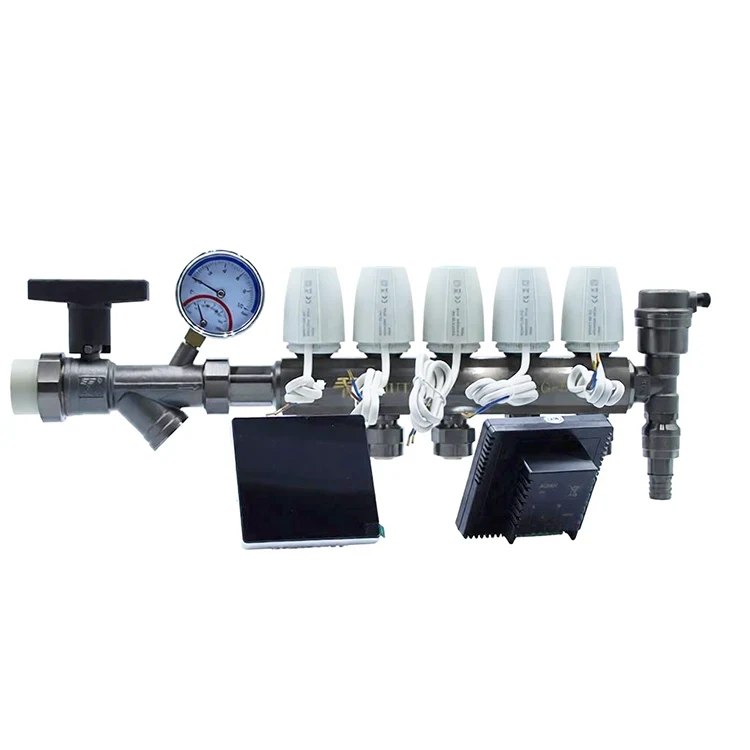

L'unità è dotata di tre componenti standard: una valvola di scarico automatica superiore, una valvola di drenaggio inferiore e una valvola a sfera con interruttore separata per ciascun ramo. Questo unico insieme di apparecchiature può realizzare contemporaneamente quattro funzioni fondamentali: distribuzione del flusso d'acqua, scarico delle tubazioni, drenaggio dello sporco e controllo on-off indipendente di ciascun ramo.

Funzione del prodotto e scenari applicativi

(1) Funzione principale del sistema di riscaldamento

1. Distribuzione equilibrata del flusso dell'acqua di riscaldamento: i precisi canali interni convogliano uniformemente l'acqua calda a ciascuna sezione dei tubi del riscaldamento a pavimento, evitando un flusso d'acqua eccessivo o insufficiente in un'unica linea, garantendo una temperatura di riscaldamento uniforme in tutta la casa e riducendo i problemi di squilibrio della temperatura locale.

2. Scarico rapido dell'aria nei tubi: la valvola di scarico automatica integrata rilascia continuamente l'aria accumulata nei tubi del riscaldamento a pavimento, eliminando i suoni anomali causati dall'impatto del flusso d'acqua e prevenendo il blocco dell'aria che porta al ristagno della circolazione del riscaldamento.

3. Scarico regolare e pulizia dei tubi per rimuovere le impurità: la valvola di scarico integrata sul fondo può rimuovere regolarmente sedimenti, ruggine e altre impurità nei tubi, prevenendo il blocco dei tubi del riscaldamento a pavimento e mantenendo una circolazione regolare dell'acqua di riscaldamento.

4. Spegnimento indipendente di ciascuna linea, senza influire sul riscaldamento dell'intera casa: ciascuna linea di tubi è dotata di una valvola a sfera di regolazione indipendente. Quando la tubazione è intasata o perde e necessita di manutenzione, è possibile chiudere solo il ramo difettoso, senza spegnere l'intero sistema di riscaldamento a pavimento, riducendo notevolmente l'impatto sul funzionamento e sulla manutenzione.

(2) Adattamento dettagliato degli scenari applicativi

1. Sistema di riscaldamento a pavimento residenziale ad acqua: Per la ristrutturazione del riscaldamento a pavimento di tutte le case o progetti di nuova costruzione in abitazioni commerciali e case autocostruite, il corpo compatto è adatto per piccole scatole di riscaldamento a pavimento domestico ed è compatibile con le specifiche convenzionali di 2-6 linee per case di piccole dimensioni e 8-12 linee per case di grandi dimensioni.

2. Progetto di riscaldamento di negozi fronte strada: installazione di riscaldamento a pavimento su larga scala per negozi e ristoranti, le specifiche multilinea sono adatte per ampi spazi aperti per soddisfare la richiesta di controllo della temperatura in diverse zone e gli accessori integrati riducono i tempi di assemblaggio in loco e abbreviano il periodo di decorazione del negozio.

3. Progetti di riscaldamento commerciale in edifici per uffici ed edifici per uffici: sistema di riscaldamento a pavimento centralizzato in edifici per uffici a più piani, che supporta l'acquisto unificato in lotti, personalizza il numero di diramazioni in base alle divisioni dei piani e fornisce qualifiche di accettazione ingegneristiche complete, adatte per progetti di gara HVAC su larga scala.

Vantaggi materiali

1. Il corpo principale è forgiato e formato in un unico pezzo utilizzando ottone HPb59.

Lo spessore della parete del corpo della valvola è aumentato e il materiale è denso senza fori o pori di sabbia. L'ottone HPb59 ha intrinsecamente eccellenti proprietà antiossidanti e anticorrosive. Non è soggetto a corrosione o perforazione durante il trasporto prolungato di acqua di riscaldamento ad alta temperatura, rendendolo adatto alla circolazione continua dell'impianto di riscaldamento durante tutto l'anno. La superficie è finemente lucidata per prevenire la ruggine e non è soggetta ad accumulare incrostazioni o macchie, risultando in un aspetto pulito e durevole.

2. Guarnizione di tenuta in gomma siliconica resistente alle alte temperature

Gli speciali accessori di tenuta in gomma siliconica in dotazione sono diversi dalle normali guarnizioni in gomma. Possono resistere alla circolazione dell'acqua ad alta temperatura a lungo termine del sistema di riscaldamento e non sono soggetti a indurimento, fessurazione o deformazione da restringimento. L'uso a lungo termine mantiene una tenuta ermetica, eliminando il rischio di perdite d'acqua sull'interfaccia di derivazione del collettore.

3. Materiali durevoli per abbinare accessori funzionali

La valvola a sfera di derivazione utilizza un corpo in ottone combinato con una sede di tenuta in gomma fluorurata. Funziona senza intoppi e non perde anche dopo decine di migliaia di aperture e chiusure. I nuclei interni della valvola di scarico automatica e della valvola di scarico sono resistenti alla corrosione e possono resistere alle impurità presenti nell'acqua di riscaldamento e agli sbalzi di temperatura alternati tra caldo e freddo, senza bloccarsi o rompersi.

Controllo di qualità e vantaggi

1. Rilevazione pre-spettrale delle materie prime

Tutte le billette di ottone HPb59 sono sottoposte a test di composizione spettrale lotto per lotto. Il contenuto di piombo, l'antidezincificazione, la resistenza alle alte temperature e gli indicatori di resistenza alla corrosione del materiale sono rigorosamente verificati. Per le guarnizioni di tenuta in gomma siliconica e le valvole a sfera di derivazione, i test di durabilità ciclica alle alte temperature e di perdita di pressione dell'acqua vengono condotti separatamente per escludere i rischi di invecchiamento e perdite dei componenti.

2. Test prestazionali completi al 100% dei prodotti finiti

Ciascun distributore d'acqua con collettore integrato supera tre test di base: resistenza complessiva alla pressione dell'acqua nel guscio, rilevamento di perdite a bolle e bilanciamento della distribuzione del flusso d'acqua su più percorsi. Inoltre, vengono eseguiti controlli speciali sulla coassialità delle filettature di derivazione e sulla scorrevolezza dell'apertura e della chiusura della valvola a sfera per evitare guasti comuni come perdite di filettatura, distribuzione irregolare del flusso d'acqua e inceppamento della valvola in condizioni di riscaldamento ad alta temperatura.

3. Tracciabilità completa della codifica batch

Su ogni collettore di distribuzione dell'acqua è inciso un codice lotto univoco e indipendente. I dati del processo produttivo di forgiatura, lavorazione, assemblaggio di componenti e test vengono archiviati e possono essere completamente tracciati. Durante la spedizione, è possibile fornire contemporaneamente un rapporto di rilevamento spettrale del materiale in ottone giallo e un certificato di qualità della pressione dell'acqua e della tenuta all'aria di fabbrica, soddisfacendo pienamente i requisiti per l'accettazione del riscaldamento a pavimento per la decorazione domestica, le offerte di progetti HVAC commerciali e l'archiviazione del completamento.

4. Vantaggio unico del controllo qualità della struttura di integrazione integrata

Tutte le valvole a sfera di scarico, drenaggio e derivazione sono standardizzate, preinstallate e sigillate, testate in fabbrica. Rispetto al montaggio sparso di distributori d'acqua con collettori separati in loco, riduce significativamente i rischi di perdite causati da errori di montaggio umani. Le prestazioni sigillate della fabbrica sono unificate e stabili e non esiste una soglia di debug dell'installazione nel sito del progetto.

Garanzia post-vendita

Abbiamo stabilito un processo di ispezione di qualità dedicato per i raccordi per tubi di riscaldamento. Le materie prime dell'ottone sono sottoposte a test spettrali lotto per lotto. I componenti di tenuta ad alta temperatura e le valvole a sfera di derivazione sono sottoposti a test di resistenza ai cicli ad alta temperatura e alle perdite di pressione dell'acqua. Tutti i prodotti finiti sono sottoposti a test complessivi di pressione dell'acqua e di tenuta all'aria, e la coassialità della filettatura delle valvole di diramazione e la scorrevolezza dell'apertura e della chiusura della valvola vengono verificate per prevenire perdite d'acqua in condizioni di riscaldamento ad alta temperatura.

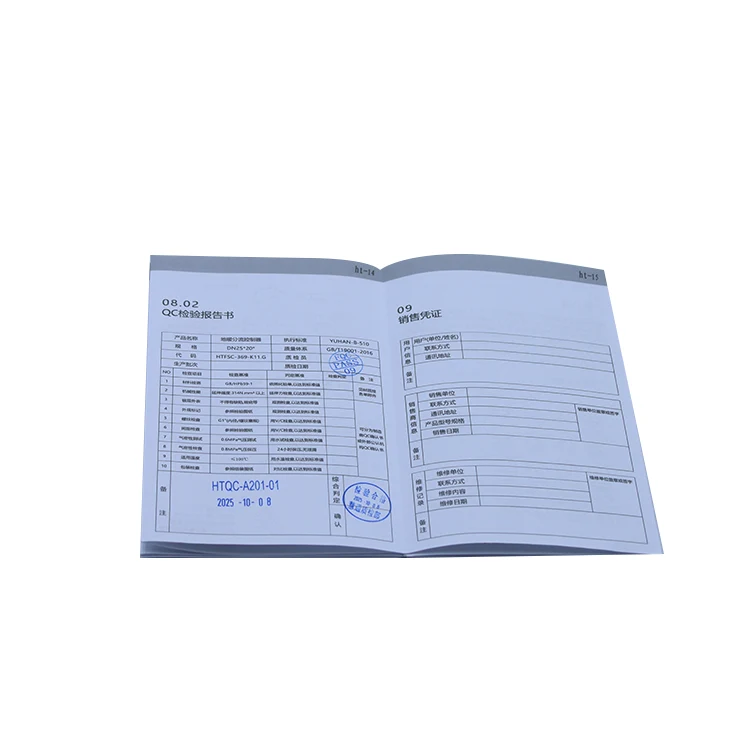

Ogni prodotto è contrassegnato da un codice lotto indipendente. L'intero processo produttivo è tracciabile. Siamo in grado di fornire rapporti sui test dei materiali e certificati di conformità di fabbrica, soddisfacendo gli standard di accettazione per la decorazione domestica e l'ingegneria del riscaldamento a pavimento.

I prodotti godono di una garanzia originale di fabbrica di 12 mesi. Il personale tecnico fornisce indicazioni sul layout delle tubazioni e sul debugging degli scarichi e dei drenaggi. È disponibile un servizio clienti multilingue per connettersi con gli ordini di acquisto e viene fornito supporto per specifiche personalizzate per progetti di riscaldamento a pavimento su larga scala. Gli anelli di tenuta originali di fabbrica, le valvole a sfera e altri pezzi di ricambio vengono forniti a lungo termine.

Raccomandazioni per la manutenzione

1. Istruzioni per l'uso iniziale dei sistemi di riscaldamento e acqua

Durante il riempimento e la pressurizzazione iniziale dell'impianto di riscaldamento geotermico, aprire lentamente la valvola di scarico automatica posta nella parte superiore delle valvole di distribuzione e raccolta dell'acqua per evacuare completamente l'aria all'interno dei tubi fino a quando dalla porta di scarico fuoriesce acqua continua e pulita senza bolle, quindi chiuderla. Aumentare lentamente la pressione dell'acqua del sistema, aggiungendo pressione in più fasi per evitare shock improvvisi da alta pressione sulle guarnizioni e prevenire perdite d'acqua sulle interfacce.

2. Procedure di manutenzione regolare quotidiana

Prima di ogni stagione di riscaldamento, aprire la valvola di scarico inferiore per scaricare i sedimenti accumulati, la ruggine e altre impurità nella tubazione per evitare che i tubi si ostruiscano. Ogni sei mesi verificare le condizioni di tenuta delle valvole a sfera e delle valvole di scarico e drenaggio di ciascuna diramazione. In caso di leggere perdite d'acqua serrare moderatamente i filetti senza smontare nel loro complesso le valvole di distribuzione e raccolta acqua.

3. Interventi di manutenzione delle linee geotermiche a percorso unico

Quando una determinata tubazione geotermica dell'impianto di riscaldamento non si riscalda o perde, è sufficiente chiudere la valvola a sfera indipendente corrispondente a quella diramazione. Le altre diramazioni del riscaldamento continueranno a circolare e a fornire il riscaldamento normalmente. Una volta completata la manutenzione e aperta l'acqua, aprire la valvola di scarico della linea di diramazione per scaricare l'aria accumulata e ripristinare il normale riscaldamento.

4. Misure protettive per i sistemi di riscaldamento geotermico interrotti a lungo termine

Quando l'impianto di riscaldamento geotermico viene fermato per un lungo periodo alla fine della stagione di riscaldamento, aprire la valvola di scarico per scaricare tutta l'acqua accumulata nell'intera tubazione per evitare che i tubi e le valvole di distribuzione e raccolta dell'acqua si rompano a causa del gelo invernale. Asciugare le macchie d'acqua sulla superficie delle valvole di distribuzione e raccolta dell'acqua, mantenere asciutto l'interno della scatola e rallentare l'ossidazione e l'incrostazione dell'ottone.

Domande frequenti

D1: Rispetto al collettore di tipo split, quali sono i vantaggi principali del collettore integrato in ottone per tubi di riscaldamento a pavimento in termini di ingegneria costruttiva?

R: Per il tradizionale collettore di tipo split, le valvole di scarico, le valvole di drenaggio e le valvole a sfera di derivazione devono essere assemblate separatamente in loco. Il processo di assemblaggio è complesso e gli errori di installazione da parte dell'uomo possono facilmente causare perdite. Questo prodotto è preinstallato in fabbrica con tutti i componenti funzionali. La fabbrica completa il test di tenuta della pressione dell'acqua e in loco richiede solo il collegamento dei tubi del riscaldamento a pavimento. Ciò riduce significativamente il periodo di costruzione della decorazione e riduce la probabilità di perdite e rilavorazioni del tubo.

Q2: Può essere compatibile sia con tubi PEX che con tubi compositi per riscaldamento a pavimento in alluminio-plastica?

R: È completamente compatibile. I connettori di diramazione standard del prodotto possono essere utilizzati per le specifiche comuni dei tubi di riscaldamento PEX e dei tubi di riscaldamento a pavimento compositi in alluminio-plastica disponibili sul mercato. Nei progetti di decorazione domestica e commerciali, dove vengono utilizzati entrambi i tipi di tubi, non è necessario sostituire il collettore. L'acquisto e la preparazione delle scorte saranno più convenienti.

Q3: Il corpo in ottone forgiato HPb59 accumulerà rapidamente incrostazioni e ruggine sotto il flusso d'acqua ad alta temperatura a lungo termine?

R: L'ottone speciale per riscaldamento HPb59 ha eccellenti proprietà anticalcare e antiossidanti. La parete interna è liscia e non presenta spazi comuni dopo la forgiatura una tantum. Non ci sono angoli morti di accumulo per la scala. Lo strato antiruggine superficiale lucidato può prevenire l'ossidazione causata dal vapore acqueo e non è soggetto a ruggine o blocchi nelle condizioni di circolazione dell'acqua ad alta temperatura del riscaldamento a pavimento durante tutto l'anno.

Q4: La valvola di scarico automatica integrata richiede un funzionamento manuale frequente?

R: Non è richiesta alcuna operazione manuale frequente. La valvola è una struttura di scarico completamente automatica. Quando l'aria viene generata all'interno del tubo, può essere rilasciata automaticamente. Solo quando l'impianto di riscaldamento a pavimento viene riempito d'acqua per la prima volta o riattivato al cambio stagione, le valvole di scarico e drenaggio devono essere aperte completamente manualmente per scaricare completamente l'aria accumulata. L'uso quotidiano può essere azionato automaticamente.

Q5: Per progetti di riscaldamento a pavimento di edifici commerciali e uffici su larga scala, quali materiali di accettazione tecnica possono essere forniti?

R: Ogni spedizione può fornire un set completo di rapporti sui test di spettroscopia del materiale in ottone HPb59, un certificato di qualità di tenuta all'aria della pressione dell'acqua di fabbrica e un file di tracciabilità dei lotti. Sia la versione cartacea che quella elettronica verranno consegnate simultaneamente per soddisfare tutti i requisiti di revisione relativi all'accettazione del riscaldamento a pavimento per la decorazione domestica, alle offerte per progetti HVAC all'estero, allo sdoganamento e all'archiviazione del completamento del progetto.

Q6: Se la valvola a sfera indipendente dal ramo perde, è necessaria la sostituzione dell'intero collettore?

R: Non è necessaria alcuna sostituzione complessiva. Tutte le valvole a sfera di derivazione, le guarnizioni di tenuta in silicone e le valvole di scarico e drenaggio del prodotto sono pezzi di ricambio originali indipendenti dalla fabbrica. Solo quando la guarnizione di tenuta o la valvola a sfera nella posizione di perdita si guastano, le parti corrispondenti possono essere acquistate separatamente per lo smontaggio e la sostituzione, riducendo significativamente i costi di manutenzione a lungo termine del sistema di riscaldamento a pavimento.
