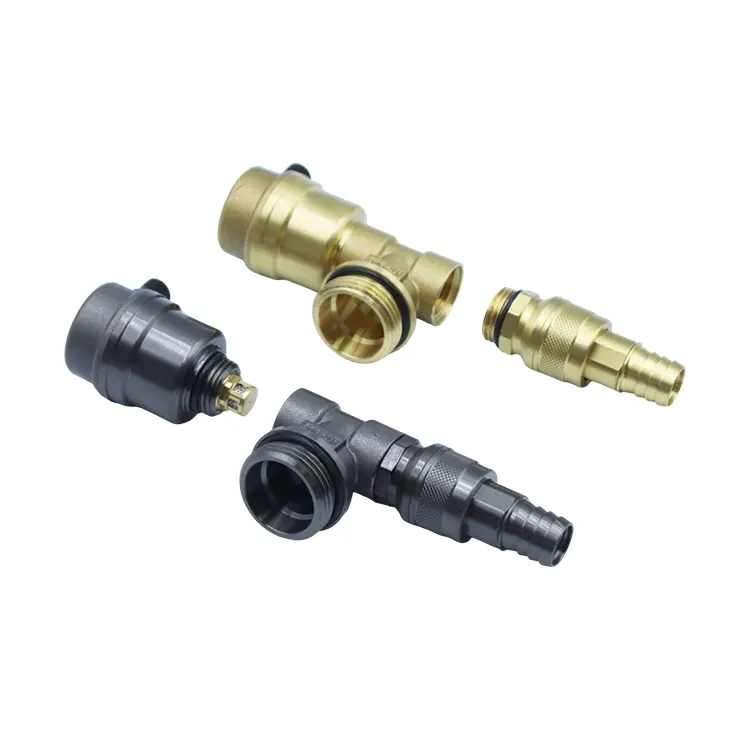

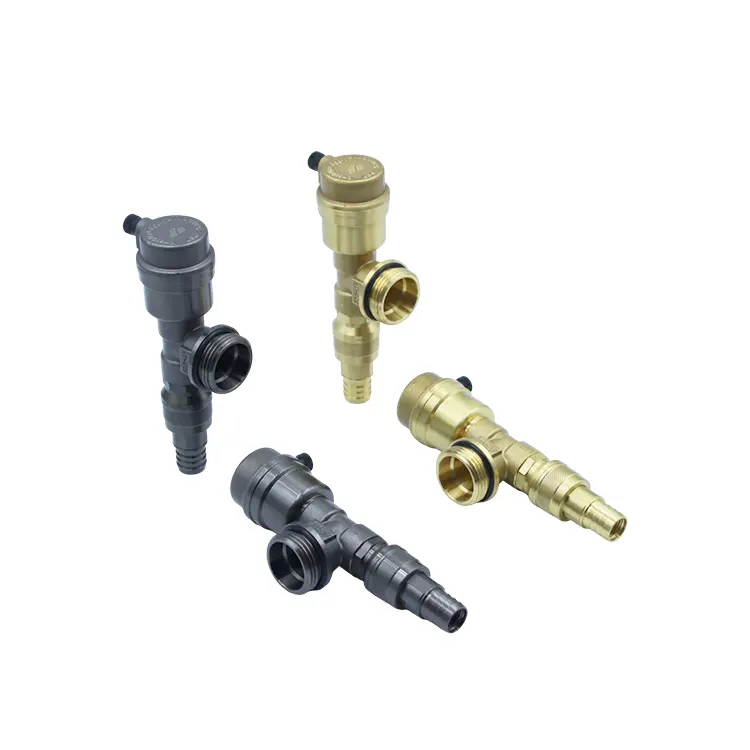

Valvola di controllo dello scarico dello sfiato dell'aria posteriore integrata in ottone

Abbiamo combinato in un'unica unità uno sfiato automatico dell'aria a galleggiante e una valvola a sfera di drenaggio controllabile in modo indipendente. Durante il funzionamento quotidiano, espelle continuamente e automaticamente l'aria accumulata per eliminare le sacche di equilibrio e il rumore associato; durante la manutenzione, la valvola di drenaggio può essere aperta separatamente per eliminare sedimenti e incrostazioni dalle tubazioni.

Dotata di guarnizioni EPDM resistenti alle alte temperature, la valvola di controllo dello scarico dell'aria posteriore integrata in ottone è progettata per resistere alla circolazione dell'acqua ad alta temperatura a lungo termine tipica dei sistemi di riscaldamento a pavimento. Il corpo della valvola presenta una finitura nichelata lucida che resiste alle incrostazioni e all'ossidazione, mentre la struttura compatta e integrata consente di risparmiare notevolmente spazio di installazione all'interno dell'armadio del collettore, rendendolo adatto a qualsiasi cosa, dalle piccole unità residenziali ai negozi commerciali e agli edifici per uffici.

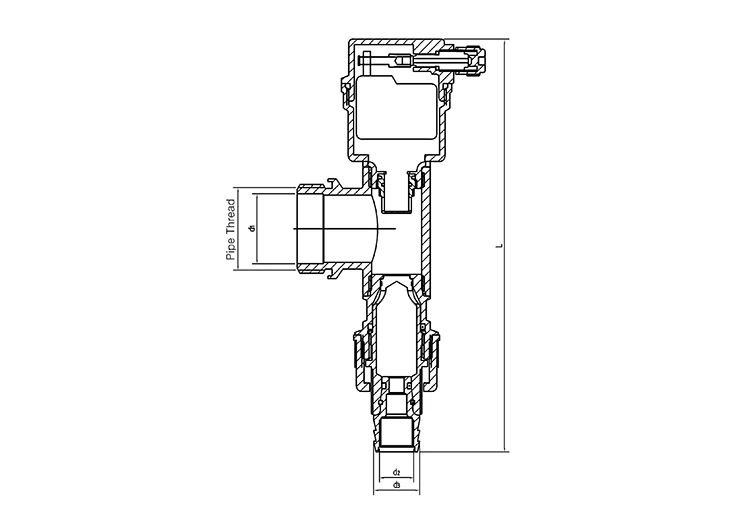

Parametri tecnici

Quali problemi comuni risolve?

Durante l'uso a lungo termine dei sistemi di riscaldamento a pavimento idronici, due problemi principali spesso si accumulano all'estremità del collettore, compromettendo le prestazioni di riscaldamento: l'aria intrappolata nel circuito di circolazione crea sacche d'aria, causando un flusso d'acqua rumoroso e punti freddi in alcune stanze; nel frattempo, sedimenti e incrostazioni si depositano nel tempo, intasando le serpentine di riscaldamento e riducendo l’efficienza dello scambio termico.

Le soluzioni tradizionali richiedono l'installazione di valvole di sfiato dell'aria e valvole a sfera di drenaggio separate, che consumano molto spazio nell'armadio, aumentano il rischio di perdite a causa di connessioni filettate multiple e rendono complicata l'installazione o la sostituzione. La nostra valvola di controllo dello scarico dell'aria posteriore integrata in ottone è un componente 2 in 1 progettato specificamente per l'estremità dei collettori del riscaldamento a pavimento. È forgiato in ottone HPb59 addensato di alta qualità e presenta una filettatura standard da 1 pollice, che gli consente di sostituire direttamente i cappucci terminali sulla stragrande maggioranza dei collettori sul mercato senza richiedere modifiche alle tubazioni preinstallate.

Perché la struttura integrata è superiore ai componenti separati di ventilazione e drenaggio?

1. Il design della valvola integrata 2 in 1 riduce i punti di perdita

La valvola di controllo dello scarico e dello sfiato dell'aria posteriore integrata in ottone combina uno sfiato dell'aria automatico e una valvola a sfera di scarico in un'unica unità. Ciò elimina la necessità di prese d'aria e tappi di scarico separati, riduce il numero di punti di collegamento filettati e riduce sostanzialmente il rischio di perdite di acqua o aria nei giunti causate dalla circolazione ad alta temperatura tipica dei sistemi di riscaldamento a pavimento.

2. Compatibile con filettature standard da 1 pollice per la sostituzione diretta in loco

L'estremità della valvola presenta una filettatura da 1 pollice standard del settore, che la rende compatibile con le specifiche del cappuccio terminale dei principali collettori di riscaldamento a pavimento. L'installazione prevede la semplice rimozione del tappo esistente, senza tagliare o modificare le tubazioni incassate, riducendo notevolmente i tempi di installazione.

3. Le dimensioni compatte si adattano agli armadi con riscaldamento a pavimento stretti

Il suo design aerodinamico e integrato occupa la metà dello spazio dei componenti separati. È ideale per installazioni con vincoli di spazio, come piccoli armadietti riscaldanti in case compatte o spazi di servizio delle apparecchiature, garantendo un layout delle tubazioni ordinato e organizzato.

Come gestisce le condizioni di alta temperatura a lungo termine del riscaldamento a pavimento?

1. Costruzione forgiata integrata e ispessita: resistente alla pressione, alle crepe e durevole

Realizzata tramite forgiatura a caldo in ottone HPb59 (un grado specializzato per il riscaldamento a pavimento), la valvola presenta pareti ispessite e una struttura densa e priva di pori. Resiste stabilmente alla pressione di circolazione del sistema e resiste a rigonfiamenti, crepe o perdite, anche in caso di cicli termici a lungo termine.

2. Finitura nichelata lucida: resistente al calcare, all'ossidazione e alla corrosione

L'esterno della valvola è sottoposto a un processo a doppia protezione (lucidatura seguita da nichelatura) che isola il materiale di base in ottone dai minerali e dall'umidità presenti nell'acqua di riscaldamento. Ciò previene l'accumulo di calcare e macchie di ossidazione durante il funzionamento a lungo termine, mantenendo un aspetto pulito e prolungando la durata della valvola.

3. Ottone ecologico senza piombo: soddisfa gli standard di sicurezza dell'acqua residenziale

I materiali in ottone grezzo vengono sottoposti ad analisi spettrali lotto per lotto per garantire che il contenuto di piombo sia conforme alle normative e prevenga la lisciviazione di metalli pesanti. Adatto sia per circuiti di acqua calda sanitaria che per circuiti di riscaldamento a pavimento, soddisfa gli standard di conformità ambientale per i materiali delle tubazioni HVAC residenziali.

Quali problemi principali del riscaldamento a pavimento affronta?

(1) Gruppo di sfiato automatico dell'aria di tipo galleggiante: elimina le sacche d'aria e il riscaldamento irregolare

1. Presenta un meccanismo galleggiante integrato altamente reattivo che rilascia automaticamente l'aria generata durante il processo di circolazione dell'acqua del riscaldamento a pavimento, eliminando la necessità di frequenti ventilazioni manuali;

2. Sfiata continuamente l'aria accumulata per prevenire sacche di equilibrio ed eliminare il rumore causato dalla turbolenza del flusso d'acqua; garantisce una circolazione uniforme dell'acqua in tutto il sistema, evitando basse temperature in ambienti specifici;

3. Il gruppo di ventilazione è sigillato in modo indipendente; il galleggiante funziona in modo affidabile anche con circolazione di acqua ad alta temperatura, evitando problemi come inceppamenti, perdite d'aria o guasti meccanici.

(2) Valvola a sfera di scarico controllabile in modo indipendente: elimina rapidamente sedimenti e incrostazioni

1. Dotato di maniglia di comando dedicata; rimane completamente sigillato durante il normale funzionamento del riscaldamento e viene aperto solo per il lavaggio e la manutenzione dell'impianto;

2. Consente il collegamento del tubo quando aperto; utilizza la pressione dell'acqua del sistema per eliminare rapidamente i sedimenti e le incrostazioni accumulate sul fondo delle serpentine di riscaldamento, prevenendo blocchi e inefficienze nel trasferimento di calore;

3. La valvola di scarico è dotata di una guarnizione interna in PTFE ispessito che mantiene una prestazione ermetica e senza perdite anche dopo ripetute aperture e chiusure, eliminando i rischi di infiltrazioni a lungo termine.

Come viene garantita una prestazione senza perdite durante tutta la stagione di riscaldamento?

1. Guarnizioni in EPDM

Utilizza guarnizioni EPDM specializzate resistenti alle alte temperature che subiscono migliaia di cicli di invecchiamento ad alta/bassa temperatura condotti in fabbrica; non si induriscono, non si restringono né si rompono durante l'esposizione a lungo termine all'acqua calda (superiore a 60°C), garantendo una tenuta ermetica e durevole sulle connessioni filettate e sulle sedi delle valvole.

2. Design di tenuta a strati multipunto

Guarnizioni indipendenti sono installate in tre punti critici: il nucleo dello sfiato dell'aria, la valvola a sfera di scarico e le filettature del corpo valvola, creando un sistema di tenuta a strati; ciò impedisce perdite o infiltrazioni immediate causate dal cedimento di una singola guarnizione, migliorando così la stabilità operativa del sistema di riscaldamento a pavimento.

3. Componenti di tenuta sostituibili in modo indipendente

Le guarnizioni in EPDM e i nuclei dei galleggianti dello sfiato aria sono parti originali, sostituibili in modo indipendente; nel caso in cui una guarnizione invecchi o si guasti, è necessario acquistare e sostituire solo il componente specifico, riducendo in modo significativo la manutenzione a lungo termine e i costi dei materiali di consumo per il sistema di riscaldamento.

In quali fasi vengono mitigati i rischi di perdite del sistema di riscaldamento?

1. Screening spettroscopico delle materie prime

Ogni lotto di billette di ottone HPb59 viene sottoposto a test spettroscopici e fisico-chimici per controllare rigorosamente i parametri relativi al contenuto di piombo, alla resistenza alla compressione e alla dezincificazione. I galleggianti di sfiato e le guarnizioni in EPDM sono sottoposti a test specializzati di resistenza idrostatica e cicli ad alta temperatura per eliminare preventivamente i componenti soggetti a invecchiamento o a insufficiente resistenza alla pressione.

2. Test completi delle prestazioni

Ogni valvola di controllo dello scarico dell'aria posteriore integrata in ottone viene sottoposta a test di pressione idrostatica, test di tenuta ermetica a bolle e test di durata che coinvolgono decine di migliaia di cicli di apertura/chiusura. Questi test verificano in modo completo i limiti di pressione del corpo valvola, la stabilità della tenuta e la reattività delle funzioni di sfiato e drenaggio.

3. Calibrazione di precisione specializzata

Vengono eseguiti controlli specializzati sulla coassialità delle filettature di installazione da 1 pollice, sulla sensibilità del galleggiante di sfiato e sulla tenuta della valvola a sfera di scarico. Questa precisione garantisce di evitare tre guasti comuni ai sistemi di riscaldamento a pavimento: disallineamento della filettatura, inceppamento del meccanismo di ventilazione e perdite dalla porta di scarico.

4. Tracciabilità e controllo a livello di lotto

Su ogni valvola di controllo dello scarico e dello sfiato dell'aria integrata in ottone è inciso al laser un codice lotto univoco e i registri relativi a tutte le fasi della produzione (forgiatura, lavorazione, assemblaggio dei componenti e ispezione finale) vengono archiviati in modo permanente. Al momento della spedizione, forniamo rapporti di analisi spettroscopiche per il materiale in ottone e certificati di conformità di fabbrica per prestazioni idrostatiche e di tenuta all'aria, soddisfacendo i requisiti per le ispezioni del riscaldamento a pavimento residenziale e i documenti di completamento dei progetti HVAC commerciali.

Supporto alle politiche post-vendita

1. Guida tecnica dedicata per la messa in servizio del sistema di riscaldamento a pavimento

I tecnici professionisti forniscono una guida individuale sugli standard di assemblaggio della filettatura, sulla regolazione del galleggiante, sulle procedure di lavaggio della linea di scarico e sui protocolli di risoluzione dei problemi per le perdite, riducendo così i tempi di rilavorazione durante l'installazione e la messa in servizio in loco.

2. Assistenza clienti transfrontaliera multilingue, 24 ore su 24, 7 giorni su 7

Il nostro team di supporto online multilingue è disponibile in diversi fusi orari in tutto il mondo, garantendo risposte rapide alle domande relative alla selezione dei prodotti, allo stato degli ordini all'ingrosso e ai problemi post-vendita da parte di grossisti HVAC e appaltatori di sistemi di riscaldamento a pavimento esteri, facilitando una comunicazione transfrontaliera senza interruzioni.

3. Soluzioni personalizzate per progetti di riscaldamento a pavimento su larga scala

Per progetti di approvvigionamento di grandi quantità, come impianti di riscaldamento a pavimento residenziale o sistemi di riscaldamento commerciale per negozi ed edifici per uffici, forniamo piani di configurazione personalizzati e standardizzati basati su molteplici specifiche e requisiti di layout dell'armadio, ottimizzando l'elenco di inventario per l'intero set di accessori per tubazioni.

4. Fornitura stabile di parti di ricambio originali e garanzia di 12 mesi

Garantiamo una fornitura continua e a lungo termine di singole parti soggette a usura, come guarnizioni EPDM originali e nuclei di valvole a galleggiante di sfiato dell'aria. L'intera gamma di valvole integrate di sfiato e drenaggio è dotata di una garanzia del produttore di 12 mesi che copre i difetti inerenti ai materiali e alla lavorazione, tra cui rottura del corpo della valvola in ottone, perdite dovute a problemi di assemblaggio in fabbrica e inceppamenti dei componenti di sfiato o drenaggio, con guida tecnica gratuita e parti di ricambio originali fornite.

Adatto per quali scenari di riscaldamento a pavimento?

1. Riscaldamento a pavimento residenziale: ristrutturazioni di tutta la casa e nuove costruzioni

Adatto per sostituire i terminali del collettore in abitazioni commerciali e case autocostruite; la struttura integrata si adatta a cabine termiche residenziali compatte. Lo sfiato automatico dell'aria elimina il rumore nel sistema di riscaldamento e la semplice manutenzione periodica del drenaggio soddisfa le esigenze di utilizzo a lungo termine delle normali famiglie.

2. Sistemi di riscaldamento commerciale per negozi e ristoranti lungo la strada

Ideale per ambienti commerciali ad alto traffico pedonale e acqua contenente impurità; la valvola a sfera di drenaggio consente un lavaggio rapido e periodico dei sedimenti, riducendo il rischio di intasamenti della serpentina. Il corpo compatto della valvola consente di risparmiare spazio negli stretti ripostigli, rendendo la valvola di controllo dello scarico dell'aria posteriore integrata in ottone adatta per installazioni HVAC commerciali standardizzate su larga scala.

3. Riscaldamento a pavimento centralizzato per edifici adibiti ad uffici

Adatto per edifici direzionali multipiano che necessitano di numerosi collettori centralizzati; la valvola integrata "due in uno" riduce la varietà di parti da approvvigionare e semplifica i processi di assemblaggio in massa. La linea di prodotti viene fornita con la documentazione completa per l'accettazione del progetto, rispettando gli standard per le gare d'appalto di progetti HVAC su larga scala e gli audit di archiviazione del completamento.

4. Progetto di ristrutturazione e riparazione delle tubazioni del riscaldamento a pavimento invecchiate

I raccordi separati di sfiato e scarico alle estremità dei collettori esistenti spesso soffrono di invecchiamento e perdite. Invece di sostituire l'intero collettore, il vecchio cappuccio terminale può essere semplicemente rimosso e sostituito con questa valvola integrata. Ciò non richiede alcuna modifica alle tubazioni del riscaldamento a pavimento integrate, con conseguente ristrutturazione più semplice, tempi di progetto più brevi e costi significativamente ridotti per materiali e manodopera.

Domande frequenti

D1: Quali sono i principali vantaggi in termini di approvvigionamento della valvola di sfiato/scarico integrata rispetto ai tradizionali raccordi separati in due pezzi?

R: I tradizionali raccordi separati richiedono l'installazione di uno sfiato aria indipendente e di un tappo di scarico; questi due componenti occupano uno spazio significativo nell'armadio del collettore, raddoppiano il rischio di perdite grazie alle due connessioni filettate e comportano un complesso assemblaggio in loco e costi di manodopera più elevati. Questo prodotto integra le funzioni di sfiato e drenaggio dell'aria in un unico corpo valvola con un solo collegamento filettato, riducendo drasticamente i rischi di perdite. La sua struttura compatta e all-in-one si adatta a armadietti collettori stretti e sostituisce direttamente il tappo terminale originale senza modifiche alle tubazioni. Semplifica la gestione dell'inventario e riduce i tempi di installazione in loco, rendendolo la scelta ideale per la riduzione dei costi e il miglioramento dell'efficienza sia nelle nuove installazioni che nei progetti di ristrutturazione.

D2: Il componente di sfiato automatico dell'aria di tipo galleggiante si incepperà o si guasterà durante la circolazione ad alta temperatura a lungo termine del riscaldamento a pavimento?

R: No. La presa d'aria è dotata di un meccanismo a galleggiante interno ad alta precisione che ha superato i test di durabilità in fabbrica che coinvolgono decine di migliaia di cicli ad alta e bassa temperatura. Il galleggiante si alza e si abbassa in modo flessibile per sfiatare automaticamente l'aria ogni volta che si accumula aria nell'acqua circolante. È dotato di una guarnizione in EPDM resistente alle alte temperature che impedisce l'incollamento del galleggiante, anche dopo una prolungata immersione in acqua calda, garantendo uno scarico dell'aria sensibile durante tutta la stagione di riscaldamento senza inceppamenti o perdite.

Q3: La filettatura standard da 1 pollice del corpo valvola è compatibile con la maggior parte dei collettori per riscaldamento a pavimento presenti sul mercato?

R: È completamente compatibile. L'estremità di installazione presenta una filettatura maschio standard da 1 pollice comune nel settore del riscaldamento a pavimento, che si adatta alle specifiche del cappuccio terminale della maggior parte dei collettori domestici e importati utilizzati in applicazioni residenziali e commerciali. Consente la sostituzione diretta sia in nuove installazioni che in progetti di ristrutturazione senza la necessità di ulteriori adattatori riduttori.

Q4: Per quanto riguarda la guarnizione EPDM resistente alle alte temperature: invecchierà rapidamente e causerà perdite a causa della circolazione dell'acqua ad alta temperatura tutto l'anno?

R: No, non lo farà. Viene fornito con una guarnizione in EPDM di tipo industriale appositamente progettata per i sistemi di riscaldamento a pavimento. Questa guarnizione ha superato in modo indipendente test di invecchiamento a lungo termine che prevedono l'immersione in acqua statica ad alta temperatura; resiste in modo affidabile alla circolazione continua di acqua calda superiore a 60°C e resiste all'indurimento, al restringimento o alla rottura durante i cicli termici. Garantisce una tenuta ermetica durante l'intera stagione di riscaldamento, eliminando il rischio di perdite lente nei punti di connessione.

D5: Il corpo della valvola integrato occuperà troppo spazio all'interno del compatto armadio di riscaldamento a pavimento e ne ostacolerà il funzionamento?

R: No, non lo farà. Rispetto ai componenti separati di sfiato e drenaggio, la struttura della valvola integrata riduce il volume complessivo di quasi la metà. Il corpo della valvola di controllo dello scarico dello sfiato dell'aria posteriore integrata in ottone può essere completamente racchiuso dall'isolamento del sistema di riscaldamento a pavimento, con solo la maniglia di scarico leggermente esposta. La maniglia può essere facilmente ruotata per eseguire le operazioni di scarico nello spazio standard riservato nel mobile; non ci sono ostruzioni dovute a lamiere o strati isolanti, rendendo l'operazione comoda e senza sforzo.
