La valvola di sfiato automatica in ottone filtrata è uno sfiato automatico protettivo progettato specificamente per sistemi di tubazioni idroniche soggetti a impurità. È prodotto come una singola unità in ottone HPb59 forgiato e addensato, con finitura nichelata per resistenza alla ruggine e alla corrosione. Il suo design compatto si adatta facilmente ad aree con spazi limitati, come alberi di tubi stretti ed estremità di collettori. Disponibile in varie dimensioni di filettatura, è adatto per il riscaldamento a pavimento residenziale, il condizionamento d'aria centralizzato commerciale e le linee di approvvigionamento idrico domestico, risolvendo efficacemente tre problemi comuni dei sistemi HVAC: intrappolamento dell'aria, inceppamento del galleggiante e perdita di tenuta.
|

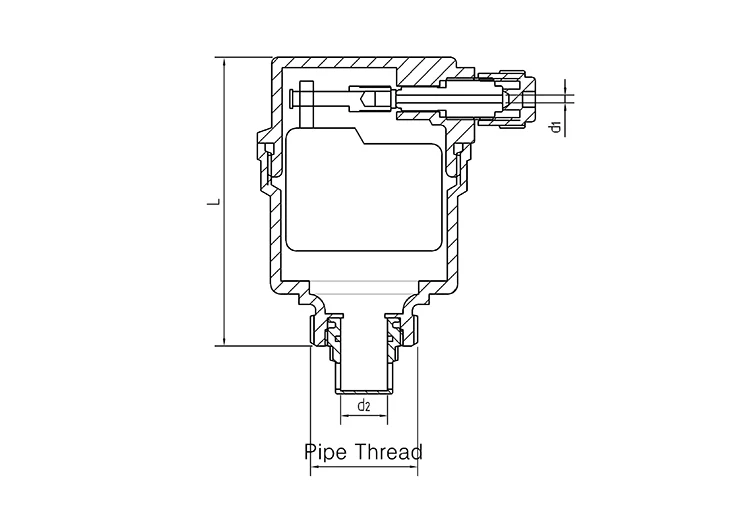

Specifiche del prodotto |
L |
d1 |
d2 |
Filettatura del tubo |
|
|
DN |
Misurare |
||||
|
15 |
1/2"M |
55.5 |
1.5 |
8 |
G/PT/NPT |
La valvola è forgiata a caldo in ottone HPb59 appositamente progettata per applicazioni idroniche. Presenta una parete del corpo ispessita e una struttura materiale densa esente da porosità o fori di sabbia. Resiste in modo affidabile alle pressioni dell'acqua circolante presenti nei sistemi di riscaldamento a pavimento e di condizionamento d'aria centralizzati, garantendo l'assenza di rigonfiamenti, crepe o perdite durante l'esposizione prolungata all'alternanza di temperature alte e basse.
Il corpo valvola è sottoposto ad un processo di doppia protezione che prevede lucidatura e nichelatura. Ciò isola il materiale di base in ottone dal contatto diretto con minerali presenti nell'acqua e umidità, prevenendo l'accumulo di calcare e macchie di ossidazione nel tempo. La valvola mantiene un aspetto pulito e offre una durata operativa notevolmente prolungata.
Le materie prime di ottone vengono sottoposte ad analisi spettrali lotto per lotto per garantire che il contenuto di piombo soddisfi gli standard di sicurezza e prevenga la lisciviazione di metalli pesanti. La valvola è adatta per l'uso nei circuiti di circolazione del riscaldamento a pavimento e dell'aria condizionata centralizzata, nonché nelle linee di alimentazione dell'acqua potabile, nel rispetto delle normative ambientali per le tubazioni dell'acqua residenziale.
Nel corpo della valvola è integrato un microfiltro in acciaio inossidabile. L'acqua scorre attraverso lo schermo prima di entrare all'interno della valvola, intrappolando sedimenti e particelle di calcare dalla tubazione. Ciò impedisce che impurità dure si depositino tra il galleggiante e il corpo della valvola, garantendo che il meccanismo di sfiato dell'aria rimanga reattivo e privo di inceppamenti a lungo termine.
Lo schermo del filtro è realizzato in acciaio inossidabile di tipo industriale, offrendo resistenza alla corrosione del calcare e agli effetti erosivi dei flussi d'acqua ad alta e bassa temperatura. Resiste alla ruggine e ai danni in varie applicazioni, tra cui la circolazione del riscaldamento a pavimento ad alta temperatura, i sistemi di acqua refrigerata per il condizionamento dell'aria centralizzato e le forniture di acqua di rubinetto a temperatura ambiente, mantenendo una filtrazione efficace nel tempo.
Lo schermo del filtro è un componente separato e rimovibile. Alla fine della stagione di riscaldamento o durante la manutenzione per ostruzioni delle tubazioni, il corpo valvola può essere smontato per rimuovere lo schermo. Può essere pulita con acqua dolce e riutilizzata, eliminando la necessità di smaltire e sostituire l'intera valvola e riducendo significativamente i costi dei materiali di consumo per il funzionamento e la manutenzione del sistema HVAC.
Dotata di un gruppo di rilevamento del galleggiante ad alta precisione, la valvola apre automaticamente il canale di sfiato quando il galleggiante scende quando l'aria si accumula e il livello dell'acqua scende. Una volta che l'aria viene espulsa e il corpo della valvola si riempie d'acqua, il galleggiante si solleva per chiudere lo sfiato, eliminando la necessità di operazioni di sfiato manuali e ripetitive.
La valvola rilascia continuamente l'aria intrappolata nella tubazione, prevenendo l'accumulo di gas che potrebbe causare sacche di equilibrio o il ronzio associato all'impatto dell'acqua contro le pareti della tubazione. Ciò garantisce temperature dell'acqua uniformi nei sistemi di riscaldamento a pavimento e un'efficienza di scambio termico stabile nell'aria condizionata centralizzata, prevenendo problemi di prestazioni di riscaldamento o raffreddamento localizzati.
A differenza delle valvole di sfiato superiore, questo modello presenta un'apertura di sfiato rivolta lateralmente. Funziona correttamente indipendentemente dall'angolo di installazione (orizzontale, verticale o inclinato), rendendolo adatto a diverse posizioni come le estremità dei collettori, i lati dei tubi o le tubazioni nascoste nel soffitto, offrendo una maggiore versatilità di installazione.
Dotati di guarnizioni EPDM specializzate per applicazioni HVAC, questi componenti vengono sottoposti a rigorosi test di fabbrica, inclusi oltre un migliaio di cicli di invecchiamento ad alta e bassa temperatura. Rimangono durevoli senza indurirsi, restringersi o rompersi, anche durante l'esposizione a lungo termine all'acqua calda (superiore a 60°C) nei sistemi di riscaldamento a pavimento o ai flussi alternati di acqua calda e fredda presenti nell'aria condizionata centralizzata.
Sia sull'attacco filettato che sulla camera di sfiato del galleggiante sono installate guarnizioni di tenuta indipendenti in EPDM. Questa protezione a doppio strato previene perdite nelle tubazioni o guasti agli sfiati d'aria causati dall'invecchiamento o dal danneggiamento di una singola guarnizione, migliorando così la stabilità complessiva del sistema.
Le guarnizioni in EPDM e gli schermi filtranti in acciaio inossidabile sono parti originali e sostituibili in modo indipendente. Se una guarnizione o un filtro si guasta a causa dell'invecchiamento, il componente specifico può essere acquistato e sostituito singolarmente per ripristinare le prestazioni di tenuta e filtraggio, riducendo efficacemente i costi di funzionamento e manutenzione a lungo termine.
Disponibile in una varietà di dimensioni di filettatura standard, il prodotto è compatibile con le specifiche di filettatura comuni per collettori di riscaldamento a pavimento, tubazioni CA centrali e linee idriche residenziali. Ciò elimina la necessità di adattatori di riduzione aggiuntivi nei progetti HVAC sia residenziali che commerciali, semplificando i requisiti di inventario.
Il corpo aerodinamico e compatto riduce significativamente l'ingombro rispetto alle valvole di sfiato dell'aria più grandi. Può essere installato direttamente in punti ristretti, come le estremità dei collettori del riscaldamento a pavimento, i plenum del soffitto, i pozzetti verticali stretti dei tubi o gli spazi ristretti delle tubazioni nelle sale attrezzature, senza ostruire altri componenti della tubazione.
La valvola di sfiato aria automatica in ottone filtrata presenta un design modulare e staccabile. Quando si puliscono i tubi o si risolvono i problemi di ventilazione dopo la stagione di riscaldamento, non è necessario tagliare le tubazioni incassate; il corpo valvola può essere svitato manualmente per pulire il filtro o sostituire la guarnizione. Tutte le attività di manutenzione possono essere eseguite da una sola persona, rendendo la manutenzione facile e accessibile.
I tecnici professionisti forniscono una guida individuale sugli standard di assemblaggio della filettatura della valvola, sulla regolazione della sensibilità del galleggiante, sullo smontaggio e sulla pulizia del filtro in acciaio inossidabile e sulla risoluzione dei problemi relativi alle perdite (acqua o aria), riducendo così i tempi di rilavorazione durante l'installazione e la messa in servizio in loco.
Un team di supporto online multilingue è disponibile in diversi fusi orari in tutto il mondo, garantendo risposte rapide alle domande relative alla selezione dei prodotti, al monitoraggio degli ordini all'ingrosso e alla risoluzione dei problemi post-vendita da parte di grossisti idraulici e appaltatori HVAC esteri, facilitando una comunicazione transfrontaliera senza interruzioni.
Sono disponibili soluzioni su misura per progetti di approvvigionamento di massa, come il riscaldamento a pavimento residenziale per complessi residenziali o l'aria condizionata centralizzata per edifici commerciali e uffici. Personalizziamo la selezione dei prodotti e le configurazioni di abbinamento in base ai diametri dei tubi e ai layout di installazione, ottimizzando l'elenco di inventario per l'intero sistema di tubazioni HVAC.
Fornitura continua e a lungo termine di parti di ricambio originali (ad esempio guarnizioni EPDM, filtri in acciaio inossidabile, gruppi galleggianti); l'intera gamma di valvole automatiche di sfiato aria con filtri viene fornita con una garanzia standard del produttore di 12 mesi che copre difetti di materiale e di lavorazione, come rottura del corpo in ottone, perdite di guarnizioni di fabbrica, intasamento del galleggiante e corrosione o danni al filtro, con guida tecnica gratuita e parti di ricambio fornite.
Studiato specificatamente per i terminali collettori degli impianti di riscaldamento a pavimento in appartamenti e abitazioni private; altamente adattabile alle regioni con alti livelli di impurità e calcare nell'acqua del rubinetto. Il filtro integrato blocca i detriti per proteggere il meccanismo del galleggiante, lo sfiato automatico elimina il rumore causato dal flusso d'acqua nell'impianto di riscaldamento e il corpo valvola compatto si adatta facilmente ai piccoli armadietti con riscaldamento a pavimento residenziale.
Progettato per l'integrazione con unità HVAC centrali e tubazioni di derivazione in centri commerciali, edifici per uffici e hotel. Fornisce una filtrazione continua tramite una rete in acciaio inossidabile per proteggere dai sedimenti e dai detriti che spesso si accumulano nei sistemi di circolazione dell'acqua refrigerata/calda. Il suo design con scarico laterale si adatta a diversi angoli di tubazione nelle sale meccaniche, garantendo prestazioni di scambio termico stabili.
Adatto per principali prese d'acqua residenziali e linee di prefiltrazione per sistemi di depurazione dell'acqua. Sfiata automaticamente l'aria intrappolata per eliminare il rumore causato dalle sacche d'aria e utilizza uno schermo a rete per catturare ruggine e sedimenti dalla rete municipale, prevenendo intasamenti interni nelle apparecchiature di depurazione. Il corpo della valvola senza piombo è sicuro per il contatto diretto con l'acqua potabile.
Le prese d'aria standard (senza filtri) spesso soffrono di galleggianti bloccati e guasti di ventilazione. Questo modello consente la sostituzione diretta senza la necessità di modificare le tubazioni incassate; il suo filtro integrato blocca le impurità alla fonte, riducendo notevolmente la frequenza delle manutenzioni future.
Valvola di sfiato automatica dell'aria filtrata: si concentra sulle funzioni principali della filtrazione automatica e dello sfiato continuo dell'aria. Gestisce il rilascio dell'aria e la filtrazione delle impurità ma non ha una funzione di drenaggio; è ideale per sistemi con elevati livelli di impurità in cui l'obiettivo principale è risolvere le sacche di equilibrio e il rumore associato.
Valvola terminale del collettore integrata: offre una funzione combinata di sfiato automatico dell'aria e di drenaggio controllabile in modo indipendente. Consente l'apertura periodica della valvola per eliminare i sedimenti e le incrostazioni accumulate sul fondo delle tubazioni; è ideale per l'uso alle estremità dei collettori di riscaldamento a pavimento e negli impianti di riscaldamento che richiedono un regolare lavaggio e drenaggio delle batterie.
Sfiato aria automatico con filtro: Dispone di un prefiltro indipendente in acciaio inox all'interno del corpo valvola; l'acqua viene filtrata prima di entrare in contatto con il galleggiante, bloccando efficacemente piccole impurità e particelle di calcare a lungo termine per evitare che il galleggiante si inceppi.
Valvola di sfiato e scarico integrata: manca un filtro interno; si basa esclusivamente su una valvola a sfera di scarico terminale per eliminare periodicamente grandi depositi di sedimenti, rendendolo incapace di intercettare incrostazioni fini o particelle di ruggine nell'acqua circolante in tempo reale.
Presa d'aria automatica con filtro: corpo compatto con capacità di ventilazione laterale multiangolo; adatto per tubazioni di climatizzazione centralizzata, condutture residenziali, qualsiasi ramo di tubazioni di riscaldamento a pavimento e spazi stretti e nascosti sopra i soffitti.
Valvola di sfiato e scarico integrata: filettatura standard da 1 pollice; specificatamente studiato per la posizione di testata dei collettori di riscaldamento a pavimento. L'installazione è fissata alla coda del collettore; inadatto per aria condizionata centralizzata o linee di approvvigionamento idrico standard.
Presa d'aria automatica con filtro: adatta per reti idriche, tubazioni HVAC più vecchie e sistemi con elevati livelli di impurità, ruggine o incrostazioni; fa affidamento sulla filtrazione continua per ridurre il rischio di malfunzionamento.
Valvola di sfiato e scarico integrata: adatta per impianti di riscaldamento a pavimento a circuito chiuso dove la qualità dell'acqua è pulita e le impurità si depositano sul fondo del collettore; si basa su drenaggi periodici per eliminare i depositi accumulati piuttosto che su una filtrazione continua del flusso circolante.
Sfiato aria automatico con filtro: La manutenzione ordinaria si concentra sulla rimozione e sul risciacquo periodico del filtro interno in acciaio inox; non richiede drenaggio o lavaggio su larga scala; abbastanza semplice da poter essere utilizzato da una sola persona.
Valvola di scarico e sfiato dell'aria integrata: la manutenzione del nucleo prevede l'apertura periodica della valvola di scarico (collegata a un tubo esterno) per eliminare grandi volumi di acque reflue ed eliminare i sedimenti dalle serpentine di riscaldamento; richiede un tubo di drenaggio per il funzionamento.
