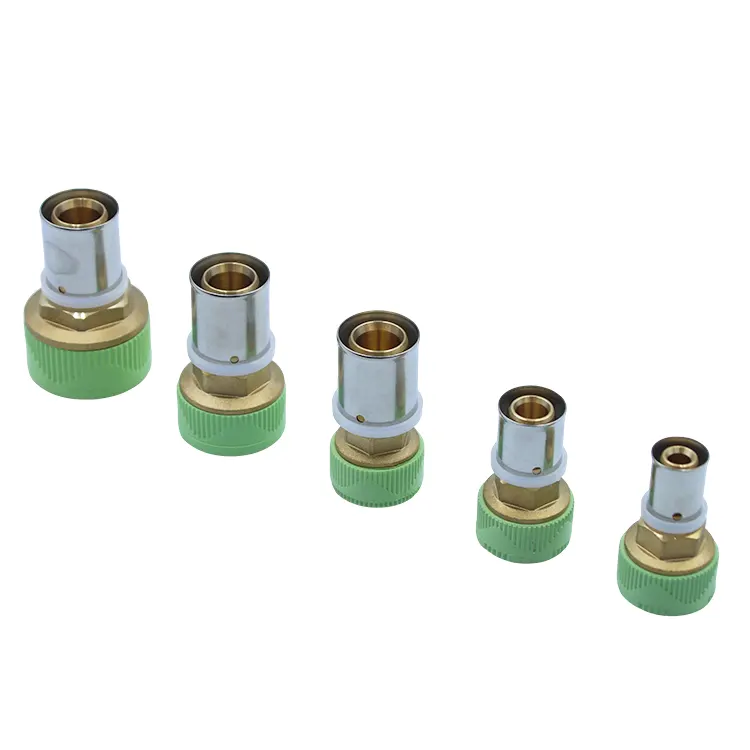

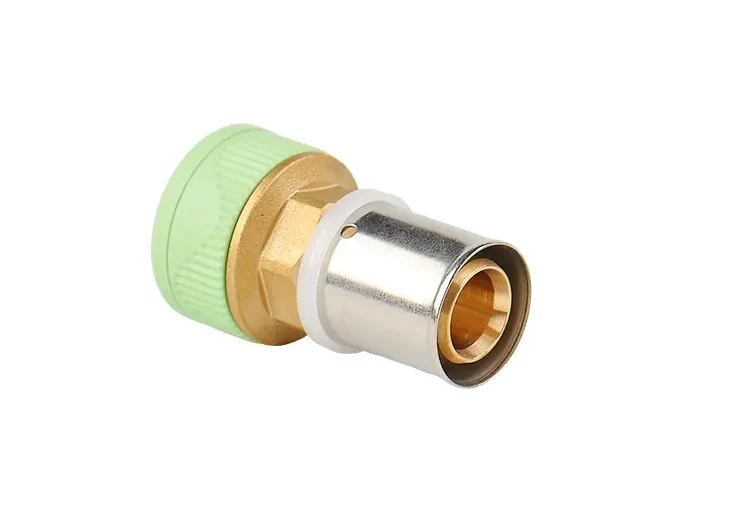

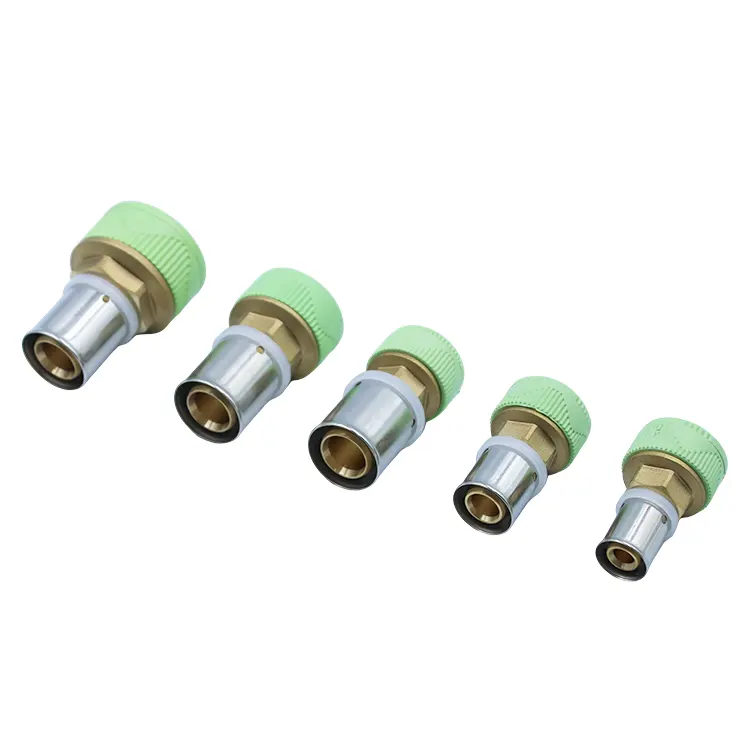

Giunto combinato a pressione e collegamento rapido in ottone

Questo raccordo integra due collaudate tecnologie di connessione in un'unica unità. Un'estremità utilizza una struttura a pressione standard, compressa tramite strumenti specializzati, per creare una tenuta permanente e a prova di perdite. L'altra estremità presenta un design ad attacco rapido senza attrezzi che consente un facile smontaggio e riutilizzo, rendendo il giunto a pressione combinato in ottone e il giunto a collegamento rapido ideali per la manutenzione e le regolazioni temporanee del sistema. Il raccordo è forgiato da un unico pezzo di ottone DZR senza piombo ad alta densità, con scanalature di tenuta interne e denti di bloccaggio lavorati con precisione tramite CNC. Incorpora doppi O-ring in EPDM e un anello di bloccaggio antiscivolo in acciaio inossidabile, garantendo una protezione indipendente dalle perdite a doppio strato su entrambe le estremità che resiste alle fluttuazioni di pressione e ai cicli termici senza perdite.

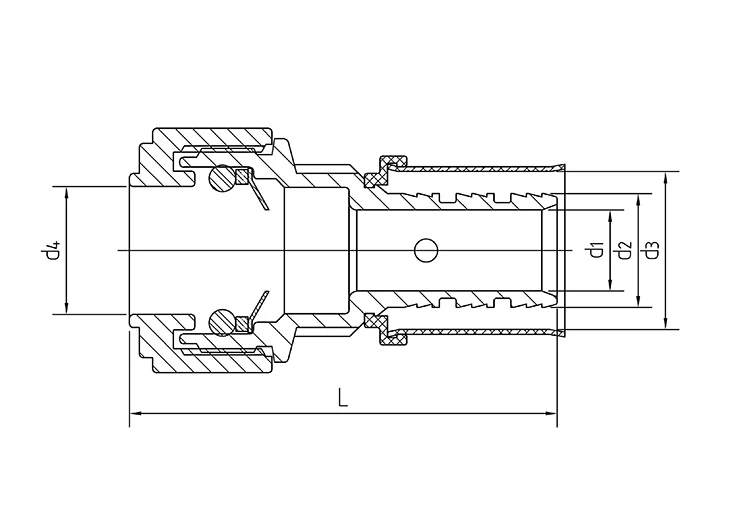

Parametri tecnici

Proprietà del materiale di base in ottone DZR senza piombo

1. Costruzione forgiata ad alta densità

Forgiato da billette di ottone DZR senza piombo, il materiale è denso e privo di porosità. Resiste alla dezincificazione e alla lisciviazione di sostanze nocive durante il flusso dell'acqua, soddisfacendo gli standard per le tubazioni dell'acqua potabile.

2. Lavorazione interna CNC di precisione

Le caratteristiche interne, tra cui scanalature di tenuta, canali di inserimento a pressione, denti di bloccaggio ad attacco rapido e zone di inserimento, sono lavorate con precisione tramite CNC. Tolleranze dimensionali strette garantiscono un impegno coerente sia per le connessioni a pressione che per quelle a connessione rapida.

3. Resistenza alla corrosione di lunga durata

Il corpo in ottone, le guarnizioni e gli anelli di bloccaggio in acciaio inossidabile sono sottoposti a test di corrosione e invecchiamento in nebbia salina prima della produzione. Resistono all'ossidazione, alla ruggine e all'accumulo di calcare, anche in tubi umidi o in condizioni di cicli termici.

Design indipendente a doppia struttura su ciascuna estremità

1. Blocco e guarnizione a pressione permanenti

Un lato presenta un'interfaccia press-fit standardizzata. Quando viene compresso utilizzando strumenti standard del settore, si blocca sul tubo per creare una connessione permanente e sicura, rendendolo ideale per le sezioni principali della tubazione che richiedono un fissaggio a lungo termine senza smontaggio.

2. Estremità a connessione rapida riutilizzabile e senza attrezzi

Il lato a connessione rapida è dotato di un meccanismo di bloccaggio a molla che consente l'inserimento e la rimozione senza attrezzi. Il giunto combinato a pressione e collegamento rapido in ottone è riutilizzabile e adatto per punti di manutenzione, prove di pressione temporanee e modifiche di linee diramate.

3. Sigillatura indipendente a doppio strato su entrambe le estremità

Sia le estremità a pressione che quelle a connessione rapida sono dotate di anelli di tenuta in EPDM indipendenti e ad alta elasticità. L'estremità a connessione rapida include un ulteriore anello di bloccaggio antiscivolo in acciaio inossidabile. Ciascuna estremità forma una barriera a tenuta stagna, garantendo che un cedimento della tenuta su un lato non comprometta la tubazione sull'altro.

Sistema anti-perdite a doppia tenuta

1. Guarnizioni EPDM resistenti alle alte temperature e ad alta elasticità

Gli anelli di tenuta in EPDM resistono a temperature estreme e al degrado del materiale. Rimangono durevoli e resistenti all'indurimento o alle crepe durante l'uso a lungo termine in ambienti che prevedono la circolazione dell'acqua ad alta temperatura (come il riscaldamento a pavimento) e l'alternanza di fornitura di acqua calda e fredda.

2. L'anello di bloccaggio in acciaio inossidabile rinforza la presa a connessione rapida

La porta a connessione rapida è dotata di un anello di bloccaggio antiscivolo in acciaio inossidabile integrato. Durante l'inserimento del tubo, l'anello si stringe per afferrare saldamente la parete del tubo, prevenendo efficacemente l'allentamento causato da picchi di pressione dell'acqua o vibrazioni della tubazione.

3. Si adatta alle fluttuazioni di pressione e temperatura

La struttura sigillante a doppio strato di questo giunto combinato a press-fit e a connessione rapida si adatta automaticamente all'espansione e alla contrazione termica. Mantiene una tenuta ermetica in condizioni di frequenti fluttuazioni di pressione e cicli di temperatura, eliminando problemi di perdite e perdite di pressione.

Vantaggi rispetto ai raccordi a pressare standard

1. Il raccordo singolo soddisfa due esigenze di connessione, riducendo significativamente la varietà dell'inventario

I raccordi a pressare standard sono per connessioni permanenti, mentre i raccordi a connessione rapida sono per uso temporaneo, richiedendo agli appaltatori di immagazzinare entrambi i tipi. Questo adattamento "due in uno" copre entrambi gli scenari, riducendo il numero di SKU di inventario e il capitale immobilizzato in magazzino.

2. Un minor numero di giunti nelle tubazioni riduce il rischio di perdite

L'uso di raccordi separati per unire i tubi aumenta il numero di punti di connessione, ciascuno dei quali comporta un potenziale rischio di perdite. Questa struttura composita integrata completa la connessione in un singolo nodo, con conseguente minor numero di giunti e un minor rischio di perdite durante il funzionamento e la manutenzione a lungo termine.

3. Bilancia la stabilità a lungo termine con una facile manutenzione; compatibile con progetti di retrofit che combinano tubazioni nuove e vecchie

I raccordi a pressione standard richiedono il taglio del tubo per la manutenzione futura, con conseguente spreco di materiale, mentre i raccordi a pressione standard tendono ad allentarsi in condizioni di alta pressione a lungo termine. Questo prodotto è dotato di una connessione principale a pressione per stabilità permanente e di una connessione di derivazione a pressione per uno smontaggio non distruttivo, che lo rende ideale per progetti di retrofit.

4. Riduce i tempi totali di costruzione in loco e riduce i costi di manodopera

L'installazione di due tipi separati di raccordi richiede due flussi di lavoro distinti e procedure complesse. Questo raccordo composito completa la connessione in un'unica fase di assemblaggio, semplificando la costruzione e riducendo significativamente le ore di manodopera per progetti su larga scala.

Sistema di installazione semplificato e senza fiamma

1. Elimina completamente i processi di saldatura e incollaggio

L'installazione non richiede lavorazioni a caldo (saldature) o sigillanti/nastro in PTFE. Ciò elimina completamente i rischi di incendio causati da scintille che incendiano materiali isolanti o decorativi, consentendo un funzionamento sicuro in soffitti chiusi e interni finiti.

2. Funzionamento semplice per entrambi i metodi di assemblaggio

L'estremità a pressione richiede solo una singola compressione utilizzando uno strumento dedicato, mentre l'estremità a pressione si blocca automaticamente al momento dell'inserimento e si rilascia premendo una clip per estrarre il tubo. Una sola persona può completare l'assemblaggio, riducendo drasticamente i tempi di installazione per punto.

3. Riduce il carico di gestione dei materiali in loco

Un unico raccordo soddisfa sia i requisiti di fissaggio permanente che quelli di rilascio rapido, eliminando la necessità di trasportare più tipi di raccordi e materiali ausiliari sul sito e semplificando lo stoccaggio e il recupero del materiale.

Applicazioni di tubazioni versatili

1. Purificazione dell'acqua residenziale per tutta la casa e tubazioni dell'acqua calda sanitaria

Le connessioni a pressione permanenti vengono utilizzate per le linee principali nascoste, mentre le connessioni a pressione vengono utilizzate per le diramazioni che servono apparecchiature che richiedono manutenzione periodica (come scaldabagni e filtri), consentendo la rimozione delle apparecchiature senza tagliare il tubo.

2. Tubazioni di circolazione del riscaldamento a pavimento residenziale e commerciale

Le connessioni a pressione vengono utilizzate per le linee di riscaldamento principali per garantire una tenuta sicura, mentre le connessioni a pressione sono selezionate per le derivazioni di manutenzione a monte del collettore. Ciò consente un rapido smontaggio durante il lavaggio o la pulizia del sistema senza danneggiare le tubazioni incassate.

3. Ammodernamento degli impianti idraulici degli edifici commerciali

Adatto per retrofit di sistemi misti (che combinano tubazioni vecchie e nuove) in edifici per uffici e centri commerciali; le linee principali sono fissate tramite connessioni a pressione permanenti, mentre i punti temporanei di prova della pressione e i punti di accesso per modifiche future utilizzano strutture a connessione rapida, che ospitano layout di tubazioni complessi.

4. Reti di trasporto di fluidi industriali a bassa pressione e temperatura ambiente

Progettato per la circolazione di acqua pulita in fabbrica e linee di fluidi a bassa pressione; le linee di apparecchiature fisse sono fissate tramite raccordi a pressione, mentre i collegamenti temporanei e i rami di manutenzione delle apparecchiature utilizzano estremità a connessione rapida, consentendo un facile montaggio e smontaggio senza danneggiare il materiale delle tubazioni.

Gestione del controllo qualità end-to-end a doppio standard

1. Ispezione pre-produzione in più fasi

Le billette di ottone, gli anelli di bloccaggio in acciaio inossidabile e gli anelli di tenuta in EPDM sono sottoposti a screening della composizione chimica e test di corrosione/durevolezza in nebbia salina prima della produzione, garantendo l'eliminazione anticipata dei componenti inferiori agli standard.

2. Calibrazione dimensionale in tempo reale durante la lavorazione

Vengono eseguiti continui controlli dimensionali a campione sulle scanalature di inserimento a pressione e sui denti di bloccaggio ad innesto rapido; il controllo rigoroso delle tolleranze di lavorazione garantisce specifiche uniformi per le strutture di connessione su entrambe le estremità.

3. Test specializzati indipendenti per entrambe le estremità

Il giunto combinato a pressione e a connessione rapida in ottone viene sottoposto a test separati di tenuta/perdita per le porte a pressione e a connessione rapida, insieme a test di resistenza all'estrazione e invecchiamento, simulando vibrazioni a lungo termine e fluttuazioni della pressione dell'acqua per verificare la stabilità della connessione.

4. Documentazione e tracciabilità dell'intero lotto

I registri di ispezione delle materie prime, la tenuta all'aria del prodotto finito, i registri dei test di estrazione e i numeri di lotto di produzione vengono conservati per ogni lotto, consentendo la tracciabilità della qualità dell'intero ciclo di vita per ordini di ingegneria su larga scala.

Documentazione completa di qualificazione e supporto tecnico per l'intero ciclo di vita

1. Consegna sincronizzata della documentazione di conformità

Fornitura di rapporti di ispezione dei materiali, schede tecniche di prova di tenuta all'aria e di estrazione, rapporti di test di corrosione in nebbia salina e certificati ufficiali di origine, soddisfacendo tutti i requisiti normativi per le ispezioni di progetti nazionali e lo sdoganamento all'estero.

2. Guida all'installazione standardizzata per struttura

Il team tecnico fornisce tutorial di installazione passo passo che coprono i protocolli operativi per gli strumenti di inserimento a pressione e i punti chiave per il montaggio/smontaggio a connessione rapida, prevenendo in modo proattivo problemi come meccanismi di bloccaggio allentati o perdite di tenuta causate da errori di assemblaggio.

3. Risposta rapida alla risoluzione dei problemi in loco

Fornire tempestivamente piani di ispezione standardizzati e soluzioni corrispondenti durante l'orario di lavoro per affrontare problemi operativi, come disallineamenti dei raccordi dei tubi, denti di bloccaggio spostati o perdite di guarnizioni, risolvendo così rapidamente gli ostacoli al progresso della costruzione.
