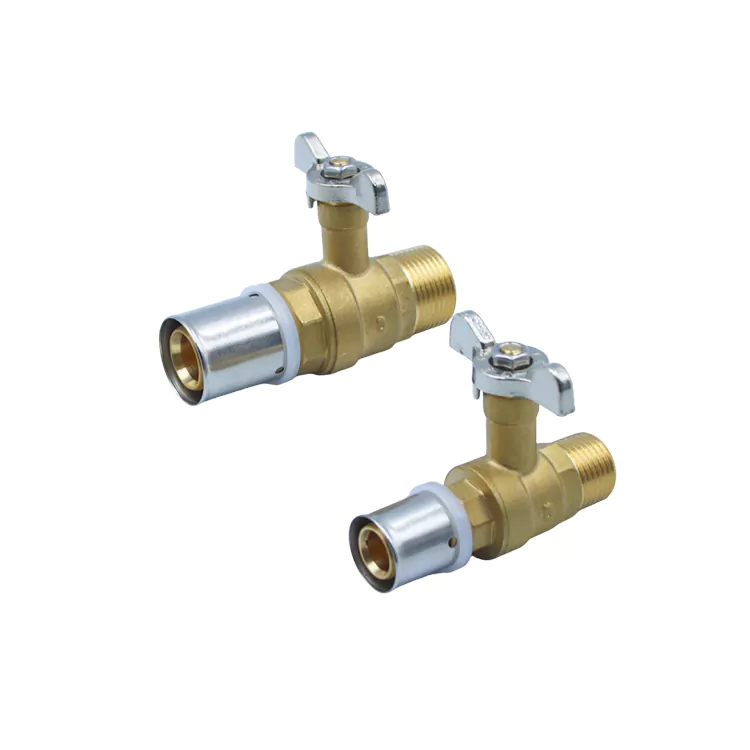

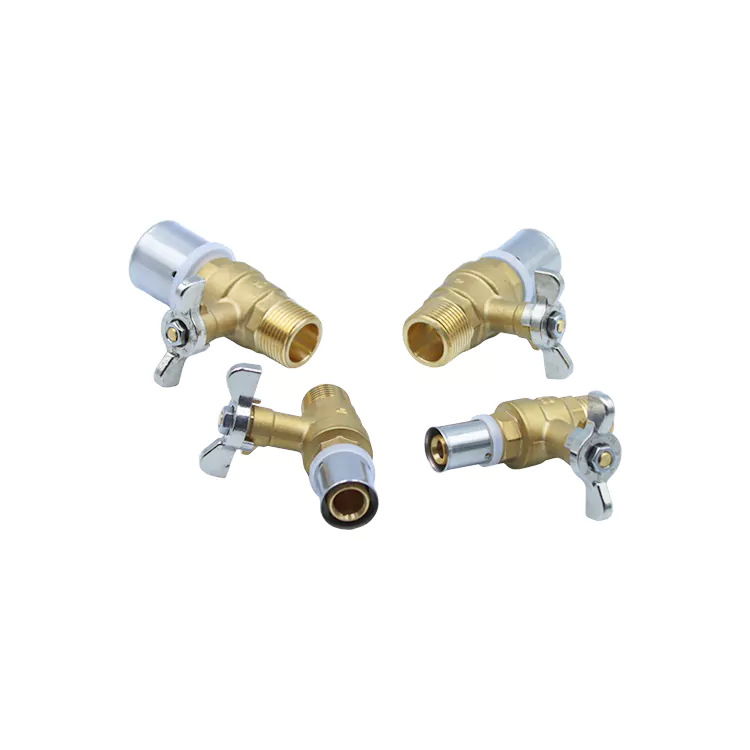

Questa valvola a sfera in ottone con filettatura maschio con maniglia a farfalla del tipo a pressione è una valvola a doppia connessione progettata per sistemi di tubazioni composite. Il corpo della valvola è forgiato da un unico pezzo di ottone HPb59-1 ispessito e senza piombo, che soddisfa in modo affidabile gli standard ad alta pressione PN16. Un lato presenta una filettatura maschio lavorata con precisione per il collegamento diretto a vari raccordi filettati e interfacce di apparecchiature. L'altro lato utilizza una porta a pressione specializzata dotata di un anello di compressione in acciaio inossidabile e una guarnizione in silicone resistente all'invecchiamento; installato tramite raccordo a pressare idraulico, il processo non richiede saldature o filettatura di tubi, eliminando così i rischi per la sicurezza antincendio associati ai lavori a caldo alla fonte.
|

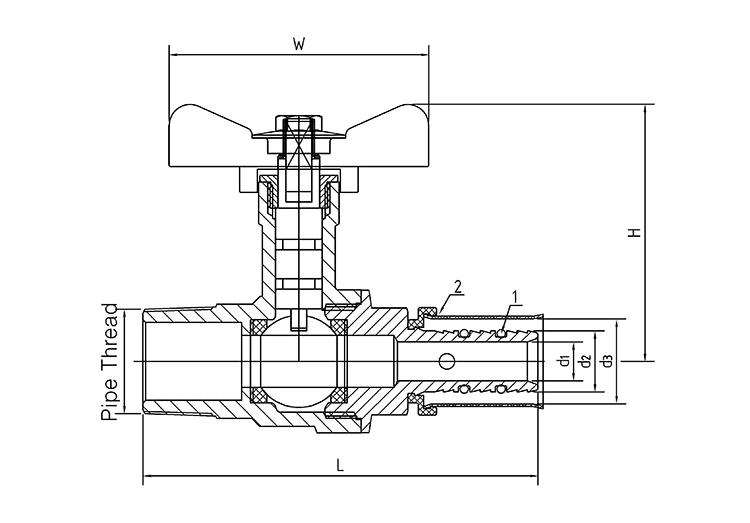

Specifiche del prodotto |
L |
d1 |
d2 |
d3 |
Filettatura del tubo |
W |
H |
|
|
DN |
Misurare |
|||||||
|
15 |
16mm−1/2M |
75.5 |
5.5 |
10.0 |
16.5 |
G/PT/NPT |
50 |
52.75 |
|
20 |
20mm−1/2M |
74.5 |
9.5 |
14.0 |
20.5 |
G/PT/NPT |
50 |
52.75 |
|
20mm−3/4M |
85.5 |
13.0 |
18.0 |
20.5 |
G/PT/NPT |
50 |
55.25 |
|
|
25 |
25mm−3/4M |
86.2 |
18.0 |
23.8 |
25.5 |
G/PT/NPT |
50 |
55.25 |
Forgiato come una singola unità per eliminare difetti come fori di sabbia o sacche d'aria comuni nei corpi pressofusi. La parete ispessita migliora la resistenza alla pressione e soddisfa gli standard dei materiali per le reti di approvvigionamento idrico senza piombo e di tubazioni antincendio, offrendo resistenza al calcare e alla corrosione elettrochimica.

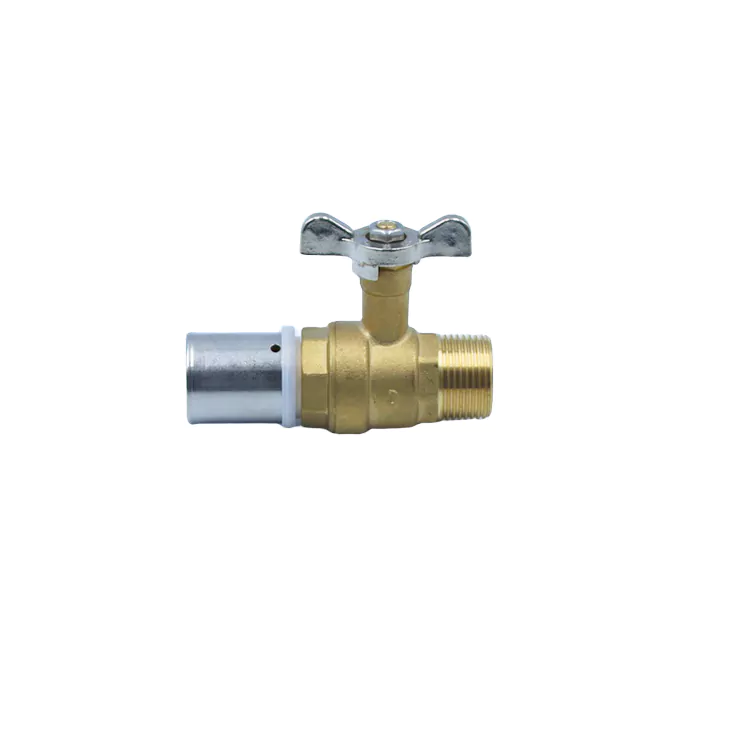

Un'estremità presenta filettature maschio standard di precisione con profili di filettatura uniformi ed elevata coassialità, garantendo una perfetta compatibilità con tutti i raccordi filettati standard. L'altra estremità presenta un manicotto a pressione integrato ed esteso; combinato con un anello di bloccaggio in acciaio inossidabile e una guarnizione in silicone resistente all'invecchiamento a doppio strato, crea una presa salda e sicura dopo la pressatura idraulica, prevenendo efficacemente le perdite di acqua statica.
Il design compatto a farfalla consente di risparmiare spazio in aree ristrette come tubi e soffitti vuoti. È dotato di una struttura superficiale antiscivolo e consente la commutazione completa di apertura/chiusura con solo una rotazione di 90 gradi. La particolare forma della maniglia garantisce una rapida identificazione visiva dello stato della valvola durante le ispezioni della rete.
Presenta un nucleo sferico solido cromato con finitura a specchio con una struttura di flusso a passaggio totale (non ridotto); utilizza sedi in PTFE ispessito per una tenuta bidirezionale ermetica; lo stelo incorpora un design della spalla anti-esplosione integrato per resistere a picchi istantanei di alta pressione e prevenire il grippaggio durante periodi prolungati di inattività.
Copre le sei dimensioni dei tubi tradizionali: DN15, DN20, DN25, DN32, DN40 e DN50; ogni valvola è marcata al laser individualmente con un codice lotto e viene fornita con anelli di ricambio a pressione e guarnizioni in silicone abbinati in fabbrica.

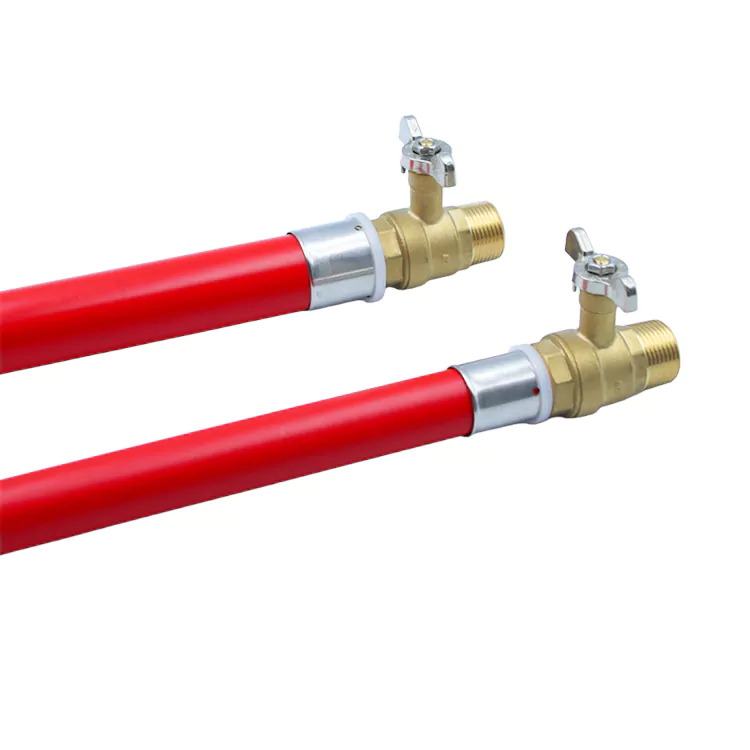

Questa valvola a sfera in ottone con filettatura maschio con maniglia a farfalla del tipo a pressione combina metodi di connessione a pressione e con filettatura maschio, consentendo un'integrazione perfetta tra tubazioni in acciaio inossidabile a parete sottile e apparecchiature o raccordi filettati. Elimina la necessità di adattatori aggiuntivi, riduce potenziali punti di perdita e consente a un singolo modello di valvola di adattarsi a due diversi scenari di connessione, semplificando così la gestione dell'inventario.
La connessione a pressione è fissata meccanicamente utilizzando strumenti idraulici specializzati, che non richiedono saldature o filettature di tubi. Ciò lo rende ideale per ambienti in cui è vietato il "lavoro a caldo" (fiamme libere), come interni di edifici di fascia alta, sale meccaniche chiuse e progetti di ristrutturazione della sicurezza antincendio, riducendo significativamente i tempi di assemblaggio in loco e i costi di rilavorazione causati da errori umani.
A differenza delle tradizionali maniglie lunghe che richiedono uno spazio significativo, la maniglia a farfalla compatta si adatta facilmente ad aree di installazione ristrette come plenum a soffitto, pozzi di tubi verticali e involucri angusti di apparecchiature. Il funzionamento a corsa breve di 90° consente un controllo rapido e senza sforzo durante le emergenze (ad esempio incendi o guasti alle tubazioni), garantisce un'elevata visibilità per le ispezioni e riduce il rischio di funzionamento accidentale.
Il corpo della valvola forgiato e ispessito resiste stabilmente alla pressione nominale PN16, resistendo ai picchi istantanei di alta pressione dovuti ai cicli di avvio-arresto del sistema di irrigazione o caldaia. Il design a tripla tenuta, che combina un anello di compressione in acciaio inossidabile, una guarnizione in silicone a doppio strato e una sede della valvola in PTFE, garantisce resistenza all'invecchiamento e alla deformazione durante l'immersione statica prolungata in acqua e i cicli termici, eliminando efficacemente i rischi per la sicurezza antincendio associati a infiltrazioni lente e nascoste.
Una spalla di bloccaggio dedicata alla base dello stelo ne garantisce la corsa. Ciò impedisce l'espulsione dello stelo, perdite dalla guarnizione o inceppamenti durante periodi di standby statico prolungato o frequenti fluttuazioni della pressione dell'acqua nella rete antincendio, riducendo significativamente la frequenza della manutenzione futura.
Ideale per impianti che utilizzano tubazioni principali in acciaio inox a parete sottile con attacchi a pressare. L'estremità filettata della valvola si collega direttamente alle teste degli sprinkler filettate sui terminali di derivazione, eliminando la necessità di adattatori o saldature, rendendola perfetta per le nuove installazioni di protezione antincendio in unità residenziali di fascia alta e complessi commerciali.
Adatto per il collegamento della rete di riscaldamento a pavimento in acciaio inox a pareti sottili (tramite press-fit) a collettori e pompe di circolazione (tramite attacchi filettati). Il design della maniglia a farfalla si adatta bene a spazi ristretti come armadi riscaldati a pavimento o tubazioni montate a soffitto, mentre la valvola resiste ai cicli termici a lungo termine.
Ideale per siti in cui il lavoro a caldo (saldatura) non è fattibile. L'estremità a pressione consente la rapida sostituzione delle valvole guaste, mentre l'estremità filettata si collega alle tubazioni filettate esistenti; questo evita la necessità di smantellare tubazioni incassate, riducendo drasticamente la complessità ed i costi di costruzione.
Collega le uscite filettate delle apparecchiature con tubazioni di circolazione in acciaio inossidabile; la valvola a doppia interfaccia garantisce un'integrazione perfetta tra i due tipi di tubi. Il corpo della valvola senza piombo soddisfa gli standard di sicurezza per l'approvvigionamento di acqua potabile e il design a passaggio totale garantisce portate stabili.
- DN15/DN20: riscaldamento a pavimento per piccole unità residenziali e diramazioni sprinkler per negozi a un piano; è caratterizzata da diametri ridotti e spazi di installazione ristretti, dove la maniglia a farfalla offre un evidente vantaggio operativo. DN25/DN32: colonne montanti sprinkler per edifici residenziali a molti piani e linee principali per il riscaldamento a pavimento di singole unità; diametri standard per sistemi HVAC commerciali e specifiche generali per l'inventario del progetto. DN40/DN50: Condutture centrali di irrigazione per centri commerciali ed edifici adibiti ad uffici, nonché linee di circolazione principali per sistemi di pompe di calore ad aria su larga scala; progettato per condizioni di flusso elevato e alta pressione, caratterizzato da un corpo valvola più spesso per una resistenza alla pressione superiore.
- Valvola a sfera Press-fit a connessione singola: compatibile solo con tubazioni in acciaio inox; non è possibile collegarsi direttamente ad apparecchiature filettate senza adattatori, il che aumenta il rischio di perdite. Valvola a sfera con filettatura maschio a connessione singola: richiede la filettatura del tubo; comporta lavorazioni a caldo in loco e molteplici fasi di lavorazione, rendendo difficile l'installazione in spazi ristretti di tubazioni. Questa valvola a sfera composita a doppia interfaccia: compatibile sia con il montaggio a pressione in acciaio inossidabile che con le connessioni filettate delle apparecchiature; Non richiede saldature o adattatori aggiuntivi, bilanciando l'efficienza dell'installazione con la compatibilità delle tubazioni.
- Occupa notevole spazio laterale; nei controsoffitti o nei tubi stretti, può essere ostruito da isolamenti o lamiere, impedendo la corretta apertura e chiusura. Maniglia a farfalla compatta: presenta un profilo complessivo compatto che consente al corpo della valvola di essere completamente racchiuso nell'isolamento, con solo la maniglia leggermente esposta; garantisce un funzionamento senza ostacoli in spazi ristretti e chiusi e consente una chiusura d'emergenza dell'acqua più rapida.
Le billette di ottone HPb59-1 vengono sottoposte ad analisi spettrali lotto per lotto per controllare rigorosamente i parametri senza piombo, resistenza alla pressione e resistenza alla dezincificazione. Gli anelli press-fit in acciaio inossidabile e le guarnizioni in silicone sono sottoposti a test idrostatici separati ad alta pressione e a test di invecchiamento ciclico ad alta/bassa temperatura per escludere componenti soggetti a guasti prematuri.
Ogni valvola a sfera in ottone con filettatura maschio a pressione con maniglia a farfalla è sottoposta a test idrostatici sul guscio ad alta pressione, test di tenuta all'aria a base di bolle e test di durata di apertura/chiusura di 10.000 cicli per verificare completamente i limiti di pressione, la stabilità della tenuta e la longevità operativa.
La coassialità e l'adattamento della filettatura vengono controllati individualmente per le filettature maschio; il rilevamento dei difetti viene eseguito sulle saldature del manicotto di raccordo a pressare e sull'adattamento dell'anello di compressione. Queste misure prevengono specificamente i guasti più comuni delle tubazioni, come perdite di filettatura e distacco del tubo.
Ogni valvola è marcata al laser con un codice lotto univoco. I dati di tutte le fasi della produzione (forgiatura, lavorazione, assemblaggio dei componenti e ispezione finale) vengono archiviati in modo permanente, consentendo una rapida tracciabilità e identificazione della soluzione in caso di problemi di qualità.
I tecnici professionisti forniscono una guida pratica completa, che copre il taglio dei tubi in acciaio inossidabile, il controllo della pressione dei raccordi idraulici, gli standard di assemblaggio della filettatura maschio, i test sezionali ad alta pressione della rete di tubazioni e protocolli specifici di risoluzione dei problemi per le connessioni press-fit e filettate, riducendo così al minimo le rilavorazioni durante la messa in servizio in loco.
Un team di assistenza clienti multilingue è in grado di gestire fusi orari globali, garantendo risposte rapide alle domande relative alla selezione dei prodotti per condizioni operative specifiche, aggiornamenti sullo stato degli ordini in blocco e richieste di supporto post-vendita da parte di appaltatori e grossisti idraulici esteri, facilitando una comunicazione transfrontaliera senza interruzioni.
Per progetti di grandi dimensioni, come sistemi di irrigazione centralizzati nei centri commerciali, riscaldamento a pavimento residenziale o apparecchiature per la purificazione dell'acqua su larga scala, offriamo piani di selezione dei prodotti su misura basati sui parametri di pressione della tubazione e sui requisiti di diametro del tubo, ottimizzando il layout generale della rete di tubazioni e gli elenchi di inventario.
Forniamo una fornitura continua e a lungo termine di singole parti soggette a usura, come anelli di pressione in acciaio inossidabile, guarnizioni in silicone resistenti all'invecchiamento e maniglie a farfalla. Ciò consente la sostituzione di specifiche parti usurate anziché scartare l'intera valvola, riducendo significativamente la manutenzione a lungo termine e i costi dei materiali di consumo.
Tutti i prodotti sono dotati di una garanzia OEM standard di 12 mesi che copre difetti dei materiali e problemi di fabbricazione (come difetti di forgiatura o assemblaggio). I problemi trattati includono rotture del corpo della valvola, perdite dovute all'assemblaggio in fabbrica, precisione della filettatura inferiore agli standard e guasti alla tenuta degli anelli di pressione; vengono forniti consulenza tecnica gratuita e parti di ricambio OEM.
1. Documenti di prova sui materiali: rapporto di analisi spettroscopica per ottone HPb59-1; rapporti di test specializzati sulla resistenza alla temperatura e alla pressione per anelli pressa in acciaio inossidabile e guarnizioni in silicone.
2. Rapporti sulle prestazioni del prodotto finito: registrazioni dei test di pressione idrostatica in fabbrica per il corpo della valvola; rapporti sui test di tenuta/perdita; registrazioni dei test di durata (oltre 10.000 cicli); rapporti sul rilevamento dei difetti per le porte a pressione.
3. Certificazioni di conformità internazionale: certificazione CE di sicurezza del prodotto, conforme agli standard di importazione e sdoganamento per impianti idraulici e raccordi antincendio nella maggior parte dei paesi del mondo.
4. Documentazione di accettazione del progetto: certificato di conformità OEM e registrazioni di tracciabilità del lotto; fornisce tutta la documentazione necessaria per la protezione antincendio domestica e l'accettazione di progetti HVAC, nonché per le gare d'appalto e la registrazione di progetti all'estero.
R: Le valvole a sfera standard a pressione singola si collegano solo a tubazioni in acciaio inossidabile; il collegamento a teste di irrigazione filettate o pompe di circolazione richiede adattatori, che introducono ulteriori potenziali punti di perdita. Le valvole a sfera con filettatura maschio pura richiedono la filettatura in loco, un processo complicato e che comporta rischi di incendio a causa del lavoro a caldo. Questo prodotto presenta un design a doppia interfaccia integrata, che consente a una singola valvola di collegarsi a due diversi tipi di tubazioni senza adattatori o saldature. Ciò riduce la varietà dell'inventario, semplifica l'assemblaggio in loco, riduce il rischio di perdite nelle tubazioni ed è ideale sia per progetti di nuova costruzione che di ristrutturazione che coinvolgono sistemi di tubazioni ibridi.
R: No. Il prodotto è dotato di un anello di bloccaggio in acciaio inossidabile ad alta tenacità e di una guarnizione in silicone a doppio strato resistente all'invecchiamento. Dopo il raccordo idraulico, l'anello di bloccaggio si impegna uniformemente con la parete del tubo in acciaio inossidabile, distribuendo uniformemente le sollecitazioni per evitare deformazioni causate da punti di pressione localizzati. La guarnizione in silicone è stata sottoposta a migliaia di ore di test di invecchiamento statico per immersione in acqua, rendendola adatta alle condizioni statiche a lungo termine delle reti di tubazioni antincendio. Inoltre, ogni connessione a pressione viene sottoposta a test non distruttivi prima di lasciare la fabbrica, eliminando di fatto i rischi per la sicurezza antincendio come il distacco dei tubi o perdite lente alla fonte.
R: È completamente compatibile. Il corpo della valvola è forgiato in ottone HPb59-1 addensato come una singola unità ed è sottoposto a test distruttivi ad alta pressione PN16 prima della spedizione. Resiste in modo affidabile alla pressione costante dei sistemi sprinkler a molti piani e ai picchi transitori di alta pressione causati dai cicli di avvio-arresto delle pompe, soddisfacendo gli standard di accettazione nazionali e internazionali per i progetti di tubazioni antincendio.
R: No. La maniglia a farfalla è compatta e consente alla sezione a pressione del corpo della valvola di essere completamente avvolta nel materiale isolante mentre solo la maniglia si estende leggermente verso l'esterno, richiedendo uno spazio operativo minimo. Il suo design a corsa breve a 90° consente il passaggio dallo stato aperto a quello chiuso con un semplice tocco, garantendo un funzionamento senza ostacoli all'interno del pozzo del tubo standard e degli spazi vuoti del soffitto senza interferenze con lamiere o isolamento.
