Maniglia a farfalla con valvola in ottone per pressa antincendio

La maniglia a farfalla con valvola in ottone per pressa antincendio è realizzata appositamente per una specifica sfida di protezione antincendio: fornire un arresto di emergenza affidabile negli spazi in cui le valvole standard non possono essere azionate. Combina tre soluzioni ingegneristiche in un unico componente:

Connessione a pressione: elimina saldature o filettature, consentendo un'installazione sicura in interni finiti senza rischi di incendio;

Maniglia a farfalla corta: occupa un raggio di rotazione minimo, consentendo il funzionamento a 90° in tubi stretti dove le maniglie lunghe colpirebbero pareti o isolamento;

Corpo in ottone forgiato HPb59-1 conforme a GA79: garantisce integrità alla pressione nominale PN16 con tenuta a zero perdite e protezione dello stelo a prova di esplosione.

Il risultato è una valvola antincendio che non solo soddisfa i requisiti normativi, ma risolve anche i vincoli operativi reali riscontrati negli ammodernamenti commerciali di fascia alta, negli hotel e nelle torri residenziali.

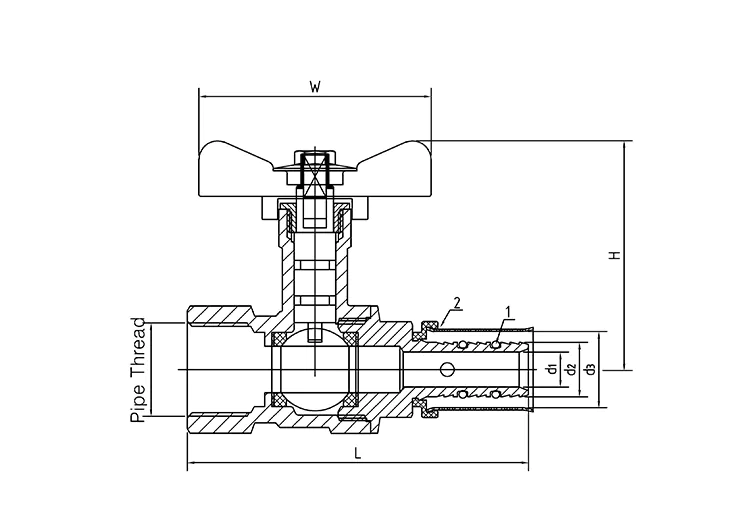

Parametri tecnici

Maniglia a farfalla

1. Le valvole standard a manico lungo si guastano in tubazioni strette: nelle installazioni antincendio reali, le valvole standard a manico lungo sono spesso rese inutilizzabili dal loro ambiente. Se installate in alberi verticali stretti, plenum a soffitto o locali tecnici con spazio limitato, le maniglie lunghe colpiscono tubi, pareti o travi strutturali adiacenti, impedendo la rotazione completa di 90°; sono ostruiti da strati isolanti del tubo che intrappolano la maniglia; non è possibile accedere quando le valvole sono incassate dietro pannelli di accesso con raggio di rotazione limitato.

2. La differenza nella maniglia a farfalla: questa valvola sostituisce la leva lunga sporgente con una maniglia a farfalla compatta e antiscivolo. Il raggio di rotazione ridotto si adatta a spazi ristretti dove le maniglie lunghe semplicemente non possono girare, garantendo che la valvola possa essere completamente aperta o chiusa in caso di emergenza, indipendentemente da quanto ristretto lo spazio di installazione.

3. Risposta di emergenza con un quarto di giro di 90°: nonostante le sue dimensioni compatte, la maniglia a farfalla offre un'operazione completa di un quarto di giro di 90° da completamente aperta a completamente chiusa, soddisfacendo i requisiti delle norme antincendio per un rapido spegnimento di emergenza. La coppia è ottimizzata per l'utilizzo con i guanti e il design ad ala dell'impugnatura offre una presa sicura anche in condizioni di umidità o oscurità.

4. Distinzione visiva per le ispezioni antincendio: La distinta sagoma a farfalla rende questa valvola immediatamente riconoscibile durante le ispezioni di sicurezza antincendio. Gli ispettori possono identificare rapidamente se la valvola è nella posizione corretta senza cercare in un labirinto di valvole idrauliche standard, riducendo i tempi di ispezione e minimizzando il rischio di conformità.

Integrità dei materiali per le condizioni di attesa incendio

Il corpo della maniglia a farfalla con valvola in ottone per pressa antincendio è forgiato in ottone senza piombo HPb59-1, un materiale scelto appositamente per le esigenze uniche della protezione antincendio: pressione statica a lungo termine, funzionamento poco frequente e tolleranza zero per i guasti. A differenza dell'ottone fuso con potenziale porosità da foro di sabbia, la struttura forgiata garantisce un'integrità densa e priva di difetti che mantiene la classificazione PN16 (1,6 MPa) per decenni di servizio. Non si tratta di un componente di livello civile: è ottone di livello industriale progettato secondo le specifiche di sicurezza antincendio GA79, convalidato tramite analisi spettrale lotto per lotto per verificare la conformità senza piombo e la capacità di carico.

Tecnologia Press-Fit per un'installazione sicura e conforme al codice

L'installazione tradizionale delle tubazioni antincendio spesso richiede permessi per lavori a caldo, vigili del fuoco e ispezioni post-saldatura. Questa valvola elimina tutto questo. La porta a pressione integrata, combinata con un anello di compressione in acciaio inossidabile, crea una connessione permanente e a tenuta utilizzando solo strumenti idraulici: nessuna saldatura, nessuna filettatura, nessuna fiamma libera.

La guarnizione in silicone integrata è specificatamente formulata per le condizioni dei sistemi antincendio: immersione statica in acqua a lungo termine con flusso poco frequente. Resiste all'idrolisi, all'indurimento e alla deformazione, convalidato attraverso test di invecchiamento specializzati che simulano decenni di servizio in standby.

Questa formazione standardizzata a pressione garantisce una qualità di giunzione costante in ogni installazione, eliminando la variabilità inerente alla saldatura manuale o all'assemblaggio di giunti filettati e riducendo significativamente l'onere di ispezione per gli appaltatori di protezione antincendio.

Integrità del flusso di fuoco e affidabilità in standby

Il nucleo sferico cromato a passaggio totale della maniglia a farfalla con valvola in ottone della pressa antincendio elimina le restrizioni di flusso, fondamentali per mantenere la densità degli irrigatori e la pressione di scarico dell'idrante. Questa non è una valvola a passaggio ridotto a basso costo; il diametro interno corrisponde alla dimensione del tubo per evitare cadute di pressione quando l'acqua antincendio è maggiormente necessaria.

La sede in PTFE ispessito garantisce una tenuta bidirezionale a tenuta di bolle, mantenendo zero perdite anche dopo anni di pressione statica. Lo stelo a prova di esplosione incorpora una spalla di limite corsa che impedisce l'espulsione dello stelo anche in caso di picchi di alta pressione: una caratteristica di sicurezza fondamentale per i sistemi antincendio che devono funzionare perfettamente dopo anni di inattività.

Gamma di dimensioni completa

1. Copertura completa dei diametri standard delle tubazioni antincendio: la serie di valvole copre diametri standard da DN15 a DN50, adattandosi perfettamente alle dimensioni delle tubazioni per sprinkler e idranti in acciaio inossidabile a pareti sottili utilizzate in edifici commerciali, complessi residenziali e piccole sale tecniche.

2. Il corpo compatto consente di risparmiare spazio di installazione: la struttura snella e compatta presenta un design integrato con porta a pressione senza componenti ridondanti. È adatto per tubazioni ad alta densità, richiede uno spazio minimo per l'installazione e facilita la costruzione di reti di tubazioni standardizzate.

3. Compatibilità universale per progetti nuovi e di ristrutturazione: l'interfaccia standard a pressione è compatibile con le principali tubazioni antincendio in acciaio inossidabile a pareti sottili presenti sul mercato. È adatto sia per nuove installazioni che per il rinnovamento di reti antincendio esistenti, offrendo un'ampia versatilità.

Rigoroso controllo di qualità per l'ingegneria della protezione antincendio

1. Screening spettroscopico delle materie prime a livello di batch: ogni lotto di billette di ottone HPb59-1 viene sottoposto ad analisi spettroscopiche per verificare rigorosamente le proprietà senza piombo, resistenti alla pressione e alla corrosione. Gli anelli di pressione in acciaio inossidabile e le guarnizioni in silicone sono sottoposti a test specializzati di pressione statica e resistenza all'invecchiamento per garantire l'idoneità alle condizioni statiche dell'acqua a lungo termine nei sistemi di protezione antincendio.

2. Test completi sulle prestazioni di sicurezza antincendio: ciascuna valvola antincendio in ottone con maniglia a farfalla viene sottoposta a una serie sequenziale di test, tra cui test del guscio idrostatico ad alta pressione, test di tenuta/perdita e test di durata di 10.000 cicli, per verificare in modo completo i limiti di pressione del corpo valvola, la stabilità della tenuta e la longevità operativa.

3. Verifica di precisione dell'integrità strutturale specifica per il fuoco: conduciamo ispezioni rigorose della planarità e della tenuta delle porte di connessione a pressione e verifichiamo con precisione la coppia operativa e la coassialità strutturale. Questo approccio mirato mitiga i rischi comuni nelle reti di tubazioni antincendio, come il distacco dei tubi, le perdite dai giunti e gli inceppamenti operativi.

4. Tracciabilità dell'intera catena e documentazione completa di conformità: ogni prodotto è marcato al laser con un codice lotto univoco, garantendo la completa tracciabilità della produzione. Forniamo rapporti sui test dei materiali, certificati di conformità di fabbrica e certificazione CE, soddisfacendo pienamente i requisiti per l'accettazione, l'archiviazione e lo sdoganamento transfrontaliero del completamento del progetto sia nei mercati nazionali che internazionali.

Servizi di implementazione e supporto del progetto

1. Guida tecnica specializzata per l'installazione antincendio a pressione: i tecnici professionisti forniscono una guida pratica che copre l'intero processo, compreso il montaggio a pressione di tubi antincendio in acciaio inossidabile a pareti sottili, la formatura idraulica, i test della rete ad alta pressione e il rilevamento delle perdite, per risolvere sfide di installazione complesse.

2. Coordinamento multilingue dei progetti transfrontalieri: il nostro team di assistenza clienti multilingue soddisfa i fusi orari globali, garantendo risposte rapide alle richieste di approvvigionamento all'estero, al monitoraggio degli ordini e alle esigenze di manutenzione post-vendita, facilitando collaborazioni di progetti transfrontalieri su larga scala.

3. Soluzioni personalizzate per progetti antincendio di massa: per reti di irrigazione su larga scala e installazioni centralizzate di idranti, offriamo piani di selezione dei prodotti su misura basati su parametri di tubazioni e standard di costruzione specifici, facilitando l'esecuzione di successo di progetti di sicurezza antincendio su larga scala.

4. Garanzia a lungo termine e fornitura di ricambi originali: include una garanzia del produttore di 12 mesi sull'unità completa e una fornitura stabile a lungo termine di parti soggette a usura originali, come anelli di pressatura in acciaio inossidabile e guarnizioni di tenuta, per garantire che le esigenze di manutenzione e riparazione continue della rete di tubazioni antincendio siano soddisfatte.

Adattamento di precisione ad applicazioni specifiche di sicurezza antincendio

1. Reti antincendio con sprinkler automatici: adatte per tubazioni in acciaio inossidabile a parete sottile in sistemi sprinkler per edifici residenziali, complessi commerciali e torri di uffici. L'installazione a pressione senza saldature è ideale per progetti di allestimento di fascia alta, mentre il design a passaggio totale garantisce un flusso d'acqua stabile per gli irrigatori.

2. Sistemi di approvvigionamento idrico per idranti antincendio per interni: compatibili sia con le linee di controllo secondarie che principali per gli idranti antincendio per interni. La classificazione ad alta pressione PN16 soddisfa i requisiti per l'alimentazione di idranti antincendio a pressione costante, mentre la maniglia a farfalla consente una rapida apertura e chiusura durante le emergenze.

3. Adeguamento di reti di tubazioni antincendio obsolete: elimina la necessità di lavorazioni a caldo (saldatura) e preserva l'integrità delle strutture di tubazioni esistenti. La tecnologia press-fit consente la rapida sostituzione di valvole vecchie o guaste, riducendo significativamente la complessità costruttiva e le tempistiche del progetto.

4. Sistemi di tubazioni antincendio chiusi per locali tecnici: progettati per spazi ristretti come pozzetti di tubi stretti e spazi vuoti chiusi nel soffitto. La maniglia a farfalla compatta risolve i limiti di spazio operativo, mentre la guarnizione resistente garantisce affidabilità per i sistemi che rimangono in standby tutto l'anno.

Domande frequenti

Q1: Quali sono i vantaggi principali della maniglia a farfalla per valvola in ottone con pressa antincendio rispetto alle valvole saldate standard nei progetti di protezione antincendio?

R: Le valvole saldate standard richiedono lavorazioni a caldo, che comportano severi controlli in cantiere, elevati rischi per la sicurezza e lunghi tempi di costruzione; le valvole filettate tendono a perdere le filettature. Questo prodotto utilizza un processo di inserimento a pressione idraulico, senza saldature, che elimina i rischi di lavorazioni a caldo e accelera l'installazione. È conforme allo standard di sicurezza antincendio GA79 ed è ideale per spazi chiusi o finiti di fascia alta, affrontando le principali sfide progettuali in materia di sicurezza, efficienza e conformità normativa.

D2: La pressione nominale PN16 soddisfa i requisiti delle reti antincendio commerciali a molti piani?

R: Sì, è completamente compatibile. Il corpo della valvola presenta un design ispessito e forgiato per una maggiore resistenza alla pressione, rispettando costantemente lo standard di pressione nominale PN16. Resiste alla pressione costante e ai picchi istantanei di alta pressione presenti nelle reti antincendio dei grattacieli, si adatta a varie condizioni di fornitura idrica commerciale e residenziale e soddisfa i criteri di accettazione del progetto per i test di pressione.

Q3: Le guarnizioni sono soggette a invecchiamento o perdite se esposte a immersione statica in acqua a lungo termine?

R: No. Il prodotto utilizza guarnizioni in silicone specializzate e resistenti all'invecchiamento che sono state sottoposte a rigorosi test di pressione statica e invecchiamento a lungo termine. Ottimizzate per le condizioni specifiche delle reti antincendio, che spesso rimangono statiche con un flusso d'acqua poco frequente, le guarnizioni offrono un'eccellente resistenza all'idrolisi e all'invecchiamento, garantendo l'assenza di perdite nei punti di connessione durante l'uso a lungo termine.

Q4: Il design corto della maniglia a farfalla ostacola le operazioni di apertura o chiusura di emergenza?

R: No, non è così. La maniglia a farfalla presenta un design con coppia ottimizzata, consentendo l'apertura e la chiusura a corsa breve di 90° con il minimo sforzo. Progettato specificatamente per ambienti con spazi limitati, come tubi stretti e spazi vuoti nel soffitto, facilita la comoda chiusura di emergenza dell'acqua e la manutenzione ordinaria, rendendolo più adatto per sistemi di tubazioni antincendio chiusi rispetto alle valvole con maniglie lunghe.

Q5: C'è il rischio che col tempo il tubo si stacchi o si allenti nel punto di connessione a pressione?

R: No. La combinazione di un anello di pressatura in acciaio inossidabile e un processo di pressatura di precisione garantisce una struttura sicura; la profondità di innesto e l'adattamento vengono verificati attraverso il rilevamento specializzato dei difetti di fabbrica. Una volta formata, la connessione è stabile e in grado di sopportare piccole vibrazioni della tubazione e fluttuazioni della pressione dell'acqua, eliminando efficacemente i rischi per la sicurezza antincendio come distacco, allentamento o perdite.
