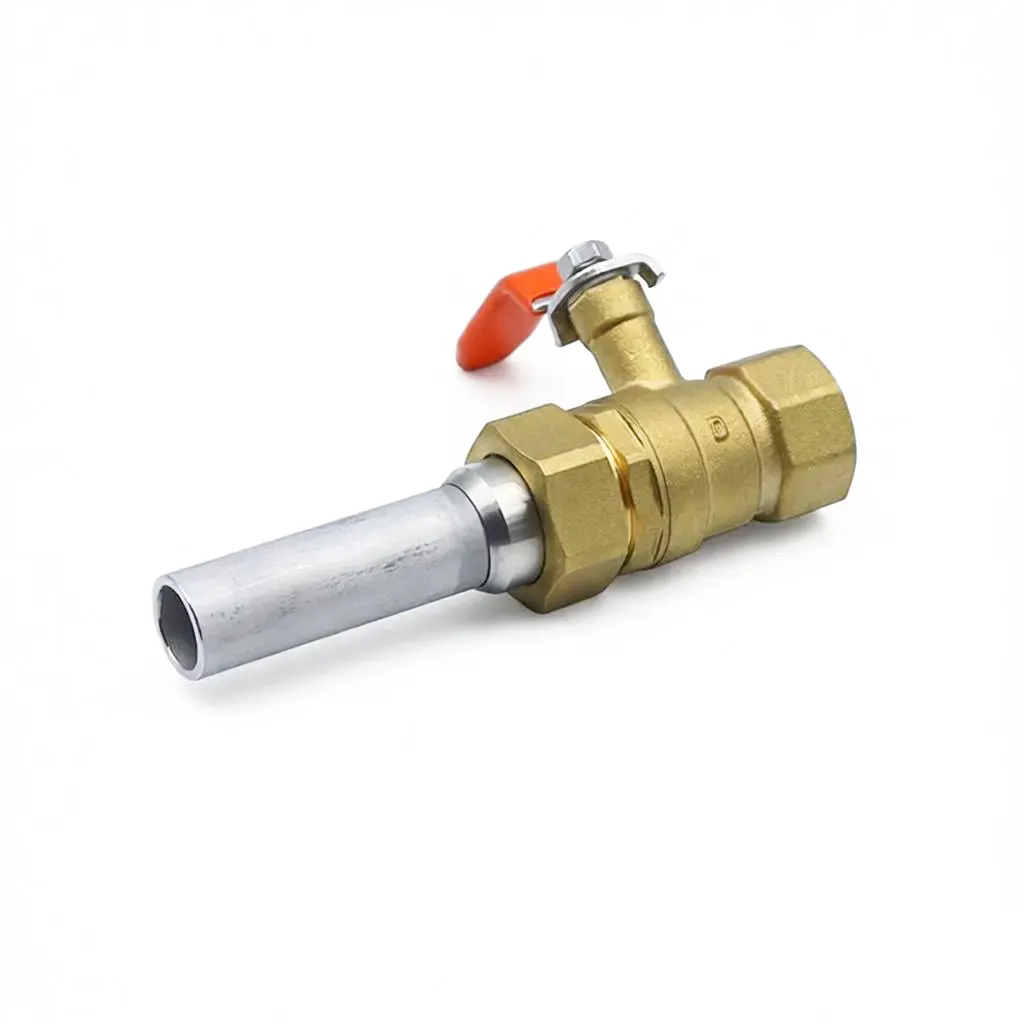

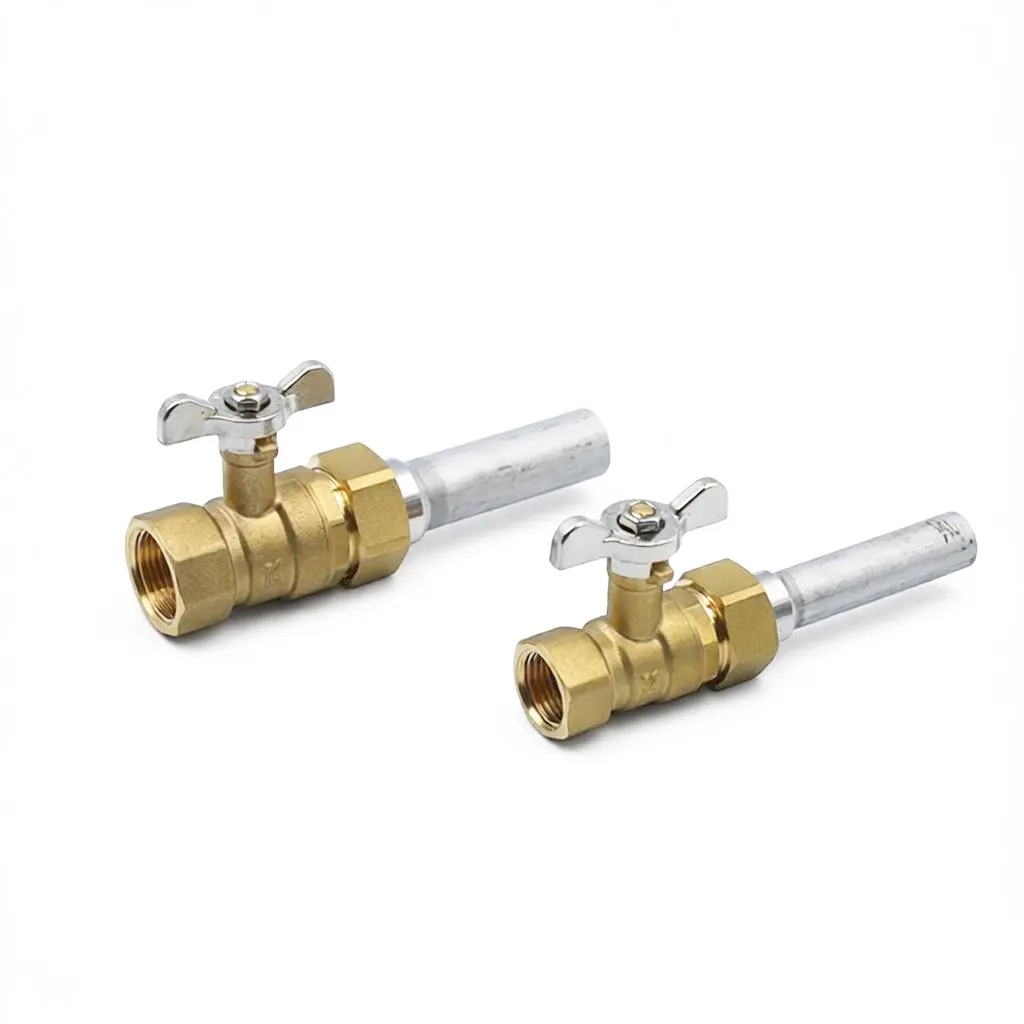

Valvola a sfera in ottone con filettatura femmina a tubo prolungato

Le valvole a sfera di saldatura standard a tubo corto spesso lasciano spazio di lavoro insufficiente per la brasatura in loco, causando problemi come scarsa fusione della saldatura, giunti freddi e infiltrazioni d'acqua. Nel frattempo, le valvole di saldatura standard con filettatura maschio non possono collegarsi direttamente alle apparecchiature con porte filettate femmina, richiedendo adattatori che introducono ulteriori potenziali punti di perdita. Questa valvola a sfera in ottone con filettatura femmina a tubo esteso risolve specificamente questi due punti critici relativi all'installazione e alla compatibilità delle apparecchiature. Un lato del corpo della valvola è dotato di un tubo di saldatura in rame integrato ed esteso, che offre ai saldatori ampio spazio e riduce significativamente la probabilità di difetti di saldatura. L'altro lato è dotato di filettature femmina progettate con precisione, che consentono il collegamento diretto alle porte femmina di caldaie, unità centrali di condizionamento dell'aria e apparecchiature per la purificazione dell'acqua senza la necessità di raccordi intermedi.

Parametri tecnici

Tubo di saldatura in rame esteso integrato

1. Tubo di saldatura esteso: rispetto alle estremità di saldatura corte presenti sui modelli standard, il manicotto in rame esteso integrato espande notevolmente lo spazio operativo della torcia di saldatura. I saldatori non hanno bisogno di lavorare in spazi ristretti, ottenendo cordoni di saldatura completi e uniformi ed eliminando efficacemente i difetti causati da errori umani come giunti freddi, penetrazione insufficiente e punti mancati.

2. Costruzione composita integrata (ottone e rame): il corpo della valvola e il tubo di saldatura in rame prolungato sono fusi con precisione in fabbrica. I due metalli sono altamente compatibili, garantendo che non si verifichi corrosione galvanica durante il ciclo a lungo termine tra acqua calda e fredda. Il giunto saldato è esente da rischi di delaminazione o fessurazione, garantendo prestazioni di tenuta stabili durante il funzionamento a lungo termine della tubazione.

3. Struttura integrata senza soluzione di continuità: il tubo di saldatura esteso e il corpo della valvola sono fusi senza soluzione di continuità, eliminando giunti o spazi vuoti in cui potrebbero accumularsi incrostazioni e impurità. Ciò riduce il rischio di blocchi delle tubazioni e di corrosione localizzata, rendendo la valvola adatta per applicazioni di riscaldamento e circolazione dell'acqua continue, tutto l'anno.

Filettature femmina di precisione standard

1. Filettature femmina CNC ad alta precisione: le dimensioni della filettatura sono in linea con gli standard del settore, consentendo il collegamento diretto alle porte filettate femmina integrate di caldaie, unità centrali di condizionamento dell'aria e apparecchiature commerciali per la purificazione dell'acqua. Ciò elimina la necessità di acquistare e installare riduttori o adattatori, riducendo così potenziali punti di perdita nelle tubazioni.

2. Calibrazione specializzata della coassialità della filettatura: la coassialità della filettatura viene verificata individualmente prima di lasciare la fabbrica, garantendo che la linea centrale della filettatura sia perfettamente allineata con il percorso del flusso del corpo valvola. Ciò impedisce sollecitazioni irregolari o spostamenti della guarnizione durante il collegamento e riduce al minimo il rischio di perdite sul giunto filettato sotto shock termico dovuto alla pressione dell'acqua calda e fredda.

3. Compatibilità con raccordi standard: le specifiche della filettatura femmina standardizzata, combinate con varie dimensioni di tubi di saldatura in rame estesi, consentono la compatibilità con apparecchiature per tubazioni in rame di diversi diametri esterni. Ciò semplifica la gestione dell'inventario per i progetti HVAC eliminando la necessità di immagazzinare più categorie di prodotti.

Dettagli del prodotto

1. Corpo valvola in ottone forgiato DZR senza piombo addensato: la struttura forgiata a caldo garantisce uno spessore uniforme della parete e una resistenza alla pressione superiore rispetto ai corpi fusi, consentendo alla valvola di resistere a picchi di alta pressione istantanei durante l'avvio e lo spegnimento della caldaia. Il materiale senza piombo soddisfa gli standard igienici, rendendolo adatto per condotte di depurazione dell'acqua residenziale e commerciale.

2. Sfera solida cromata con sedi in PTFE ispessito: la valvola a sfera in ottone con filettatura femmina con saldatura a tubo esteso presenta una superficie cromata e lucida di precisione resistente all'usura e alle incrostazioni. Le sedi in PTFE a doppia faccia ispessite garantiscono una perfetta aderenza, ottenendo perdite pari a zero sia nella direzione del flusso in avanti che in quella inversa; lo strato sigillante resiste all'indurimento e al cedimento durante i cicli ad alta temperatura a lungo termine.

3. Stelo anti-esplosione rinforzato: un meccanismo di bloccaggio alla base dello stelo assorbe gli urti derivanti da improvvisi picchi di pressione nei sistemi di riscaldamento a pavimento o di acqua calda. Ciò impedisce l'espulsione dello stelo o la spruzzatura del fluido caldo, riducendo così i rischi per la sicurezza nelle sale meccaniche e nelle aree delle apparecchiature.

Struttura di flusso e controllo

1. Cavità interna a passaggio pieno e senza restrizioni: l'interno della valvola è privo di sporgenze o zone morte che limitano il flusso, con conseguente resistenza al flusso minima. Ciò impedisce riduzioni dell'efficienza dello scambio termico dell'aria condizionata centralizzata o temperature irregolari negli impianti di riscaldamento a pavimento, mantenendo pienamente la portata di progetto dell'impianto e riducendo il consumo energetico della pompa di circolazione.

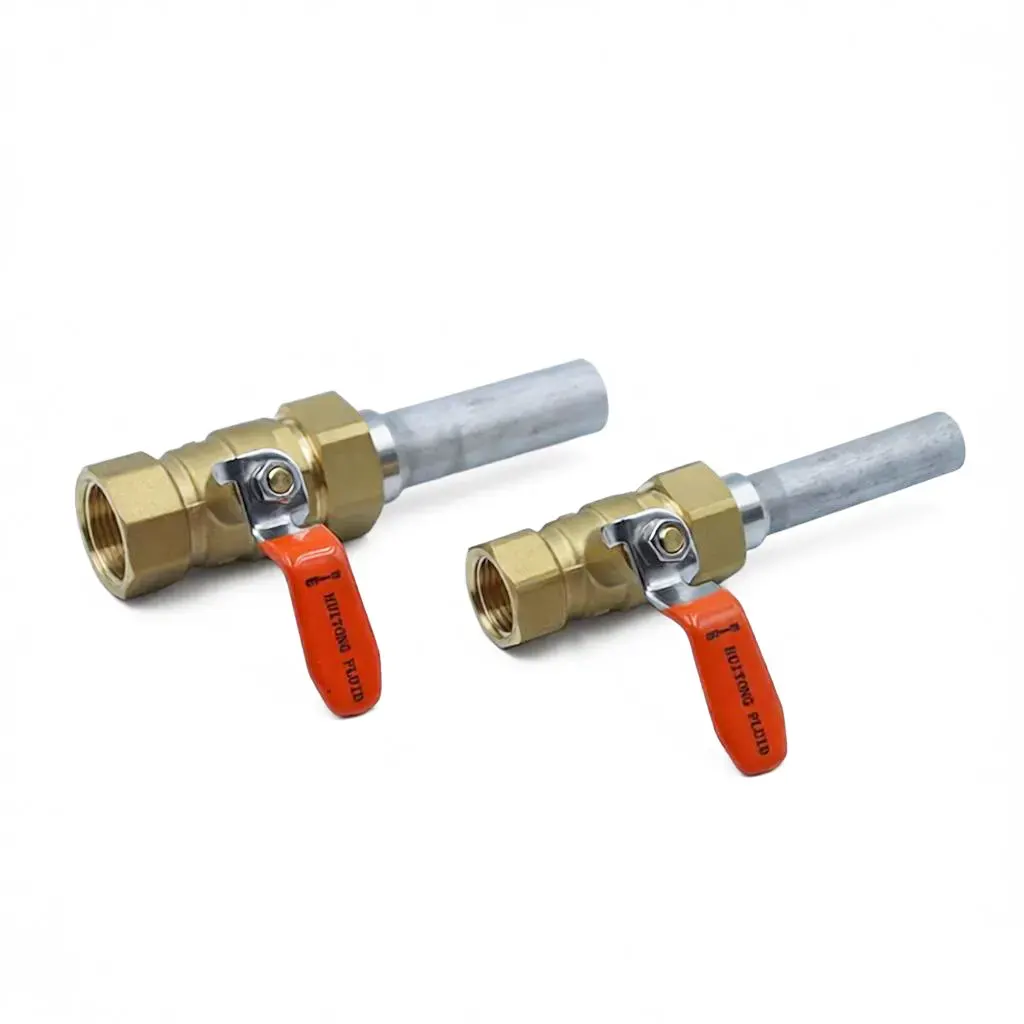

2. Maniglia estesa di facile utilizzo a 90°: il design a maniglia lunga offre una coppia fluida, richiedendo solo una rotazione di 90° per passare dalla posizione completamente aperta a quella completamente chiusa. Anche se installata in spazi ristretti, come armadietti di collettori di riscaldamento a pavimento o spazi ristretti di locali meccanici, la maniglia non viene ostruita da isolamenti o lamiere, garantendo un funzionamento semplice senza inceppamenti.

3. Design saldato per tubazioni pulite e uniformi: dopo la brasatura del tubo di rame esteso, il corpo della valvola può essere completamente racchiuso nell'isolamento, lasciando esposta solo la maniglia. Ciò preserva l'integrità della struttura complessiva dell'isolamento delle tubazioni, garantendo un'estetica pulita per le installazioni nascoste (come nei controsoffitti o nei condotti dei tubi) e riducendo al minimo la perdita di calore.

Ispezione di qualità multifase dedicata per raccordi saldati

1. Analisi spettroscopica delle materie prime pre-produzione: tutte le materie prime, compreso il corpo della valvola in ottone e il tubo di saldatura in rame prolungato, sono sottoposte a screening della composizione spettroscopica in loco. Vengono verificati quattro indicatori di prestazione critici: contenuto di piombo, resistenza alla dezincificazione, resistenza alle alte temperature e resistenza alla corrosione, garantendo che i grezzi inferiori agli standard vengano scartati alla fonte.

2. Ispezione completa al 100% dei prodotti finiti: ogni valvola a sfera in ottone con filettatura femmina saldata a tubo esteso è sottoposta a tre test standard: test di pressione del guscio idrostatico, test di tenuta/perdita a base di bolle e un test di durata di 10.000 cicli. Questo processo filtra difetti come perdite di tenuta, inceppamenti operativi e fessurazioni del corpo della valvola sotto pressione.

3. Due controlli specializzati differenziati: il test con liquidi penetranti viene eseguito sul cordone di saldatura del tubo di rame prolungato per rilevare porosità invisibili o microfessurazioni. Inoltre, test di pressione separati verificano la coassialità delle filettature femmina e l'integrità strutturale della fusione tubo-corpo, garantendo il controllo di qualità per le due aree più soggette a perdite: il cordone di saldatura e la connessione filettata.

4. Codifica batch completa per tracciabilità end-to-end: ogni prodotto è marcato al laser con un codice batch univoco e i dati di ogni fase (forgiatura, saldatura dei tubi, lavorazione e ispezione) vengono archiviati in modo permanente. Per ogni spedizione, forniamo rapporti spettroscopici sui materiali, certificati di conformità CE e registri di ispezione delle saldature, rispettando tutti gli standard di controllo per le offerte di progetti HVAC, lo sdoganamento all'estero e l'accettazione finale del progetto.

Servizi di supporto tecnico per l'intero ciclo di vita

1. Guida tecnica specializzata: un team tecnico professionale fornisce una guida individuale sul controllo della temperatura di brasatura per tubi di rame estesi, sulla regolazione della coppia per connessioni filettate e sui protocolli di risoluzione dei problemi per perdite di saldatura e filettatura, riducendo così i tempi di rilavorazione durante la messa in servizio in loco.

2. Risposta post-vendita rapida: offriamo consulenza online multilingue per appaltatori HVAC e produttori di apparecchiature in tutto il mondo, rispondendo rapidamente a esigenze quali la selezione del modello in base alle condizioni operative, richieste di assemblaggio e segnalazione di guasti, fornendo al contempo il monitoraggio 24 ore su 24 dell'avanzamento degli ordini all'ingrosso.

3. Soluzioni personalizzate per progetti di riscaldamento e fornitura idrica su larga scala: per ordini di grandi quantità che coinvolgono riscaldamento centralizzato e condizionamento d'aria centralizzato commerciale, forniamo piani di configurazione personalizzati basati sui layout delle tubazioni meccaniche della stanza; garantiamo inoltre una fornitura stabile e a lungo termine di parti soggette a usura OEM, come sedi delle valvole e guarnizioni di ricambio, per garantire un supporto di manutenzione affidabile per tutta la durata del progetto.

4. Garanzia OEM di 12 mesi: una garanzia standard di 12 mesi si applica all'intera gamma di valvole a sfera con tubo prolungato e filettatura femmina. In normali condizioni di ciclo termico, problemi quali cricche di saldatura, perdite di filettatura o guasti alle guarnizioni causati da materie prime o processi di produzione sono coperti da riparazioni tecniche gratuite e parti di ricambio.

Scenari applicativi

1. Tubazioni per il condizionamento dell'aria centralizzato commerciale: progettate per adattarsi alle porte con filettatura femmina delle unità di condizionamento dell'aria, il tubo esteso si collega perfettamente alle tubazioni principali in rame nella sala meccanica. L'ampio spazio di saldatura riduce i difetti di installazione in loco, mentre la robusta saldatura resiste alle fessurazioni causate dalle vibrazioni a lungo termine dell'unità, garantendo uno scambio di calore stabile tutto l'anno.

2. Diramazioni del collettore di riscaldamento a pavimento centralizzato residenziale: ideali per gli spazi ristretti degli armadietti di riscaldamento a pavimento, queste valvole sono dotate di maniglie estese per un facile controllo del flusso. Il tubo prolungato consente una copertura completa dell'isolamento dopo la brasatura ai tubi di riscaldamento in rame, riducendo al minimo la perdita di calore; inoltre, è possibile eseguire la manutenzione delle singole unità senza alterare la connessione filettata sull'unità principale.

3. Tubazioni di ingresso/uscita della caldaia per acqua calda commerciale: compatibili con le uscite con filettatura femmina della caldaia, queste valvole resistono ai cicli termici e alle fluttuazioni di pressione inerenti al funzionamento della caldaia. Il design senza giunzioni del tubo esteso impedisce l'accumulo di incrostazioni ad alta temperatura, riducendo così la frequenza della pulizia della tubazione richiesta.

4. Sistemi centralizzati di tubazioni in rame per acqua purificata commerciale per centri commerciali e hotel: il corpo della valvola forgiato senza piombo è conforme agli standard di sicurezza dell'acqua potabile. L'estensione estesa del tubo di rame consente una brasatura pulita e igienica e si collega direttamente all'unità principale di purificazione dell'acqua senza adattatori aggiuntivi, rendendolo ideale per la circolazione continua e a lungo termine della fornitura d'acqua commerciale.

Domande frequenti

Q1: Quali vantaggi offre la valvola a sfera in ottone con filettatura femmina con saldatura a tubo esteso rispetto alle valvole standard a tubo corto?

R: Con le estremità di saldatura corte standard, lo spazio limitato rende difficile la manovrabilità delle torce di saldatura; i saldatori alle prime armi spesso hanno problemi con la penetrazione poco profonda o la fusione incompleta su un lato, con conseguenti perdite lente e la necessità di rilavorazioni dopo l'installazione. Questo prodotto è dotato di un manicotto in rame esteso che offre più spazio per la saldatura, garantendo una profondità di fusione uniforme. Ciò riduce significativamente il tasso di rilavorazione e abbrevia i tempi di costruzione in loco per i progetti HVAC, rendendolo ideale per installazioni commerciali su larga scala.

Q2: Il giunto tra il tubo di rame esteso e il corpo della valvola si corroderà o si separerà dopo un'esposizione a lungo termine all'acqua ad alta temperatura?

R: Il corpo della valvola e il tubo prolungato sono uniti mediante un processo di saldatura composita integrato in fabbrica. Ogni unità viene sottoposta a doppi test: ispezione con liquidi penetranti del cordone di saldatura e test di invecchiamento ciclico ad alta/bassa temperatura. Il potenziale elettrochimico dei due metalli è abbinato per prevenire corrosione, delaminazione o guasti della saldatura nelle costanti condizioni di ciclo termico riscontrate nei sistemi di riscaldamento a pavimento e caldaie.

D3: Quali vantaggi pratici offre l'ispezione specializzata della coassialità della filettatura per il funzionamento a lungo termine delle apparecchiature?

R: Le deviazioni nella coassialità della filettatura possono causare compressione e deformazione non uniforme della guarnizione di connessione, rendendo il giunto filettato soggetto a microperdite durante i cicli alternati di pressione dell'acqua calda e fredda. Questo prodotto è calibrato individualmente per la precisione coassiale in fabbrica, garantendo che l'asse della filettatura sia perfettamente allineato con la linea centrale del canale di flusso del corpo valvola. Ciò si traduce in una compressione uniforme della guarnizione, garantendo una tenuta stabile e senza perdite sulla connessione filettata durante il funzionamento a lungo termine.

D4: Quali vantaggi offre l'ispezione con penetrazione dei cordoni di saldatura rispetto alla prova di pressione idrostatica standard?

R: I test idrostatici convenzionali possono rilevare solo crepe evidenti e di grandi dimensioni e non riescono a identificare difetti latenti come piccoli pori interni di gas o micro-fessure nel cordone di saldatura. Al contrario, il test con liquidi penetranti consente una scansione completa dell'intera giunzione estesa del tubo saldato, consentendo lo scarto precoce di prodotti soggetti a future perdite; ciò lo rende ideale per progetti che richiedono un funzionamento ininterrotto a lungo termine, come i sistemi commerciali e di teleriscaldamento.

D5: Quali vantaggi in termini di risparmio energetico offre il design con cavità interna a passaggio totale per i sistemi di climatizzazione centralizzata e di riscaldamento a pavimento?

R: La cavità interna, priva di "zone morte" che limitano il flusso, offre una resistenza minima al flusso d'acqua e previene la caduta di pressione; di conseguenza, l'efficienza dello scambio termico dell'aria condizionata centralizzata e l'uniformità della temperatura del riscaldamento a pavimento non vengono influenzate dalle perdite legate alle valvole. Il sistema non richiede una maggiore potenza della pompa di circolazione, riducendo così il consumo di elettricità delle apparecchiature durante il funzionamento continuo a lungo termine.

D6: Nello spazio ristretto di un armadio per collettori di riscaldamento a pavimento, la maniglia estesa sarà ostruita dal materiale isolante?

R: La sezione estesa del tubo saldato in rame del corpo della valvola può essere completamente avvolta nell'isolamento, lasciando esposta solo la lunga maniglia. Ciò elimina la necessità di uno spazio libero eccessivo; la valvola può essere facilmente aperta o chiusa a 90 gradi all'interno di un armadio collettore di dimensioni standard, garantendo l'assenza di problemi di ostruzione della maniglia o di funzionamento difficile.
