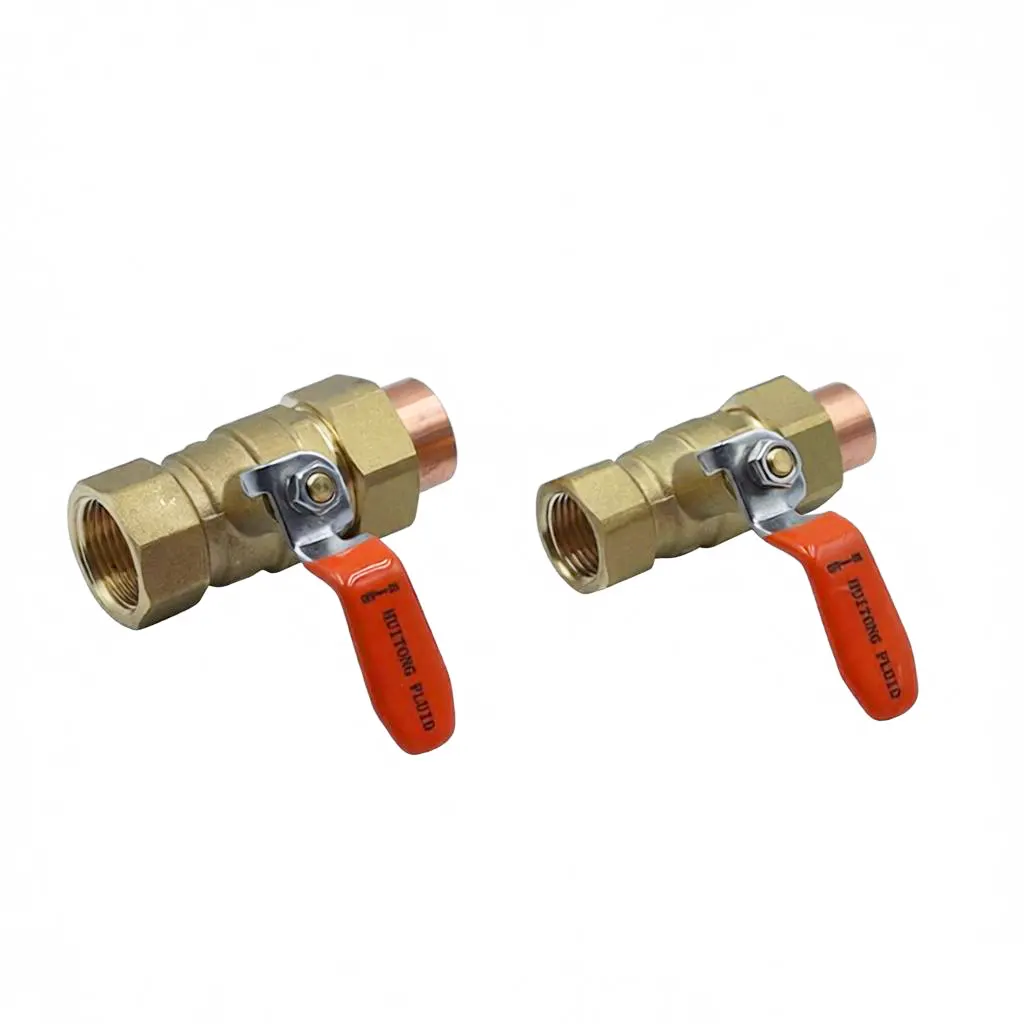

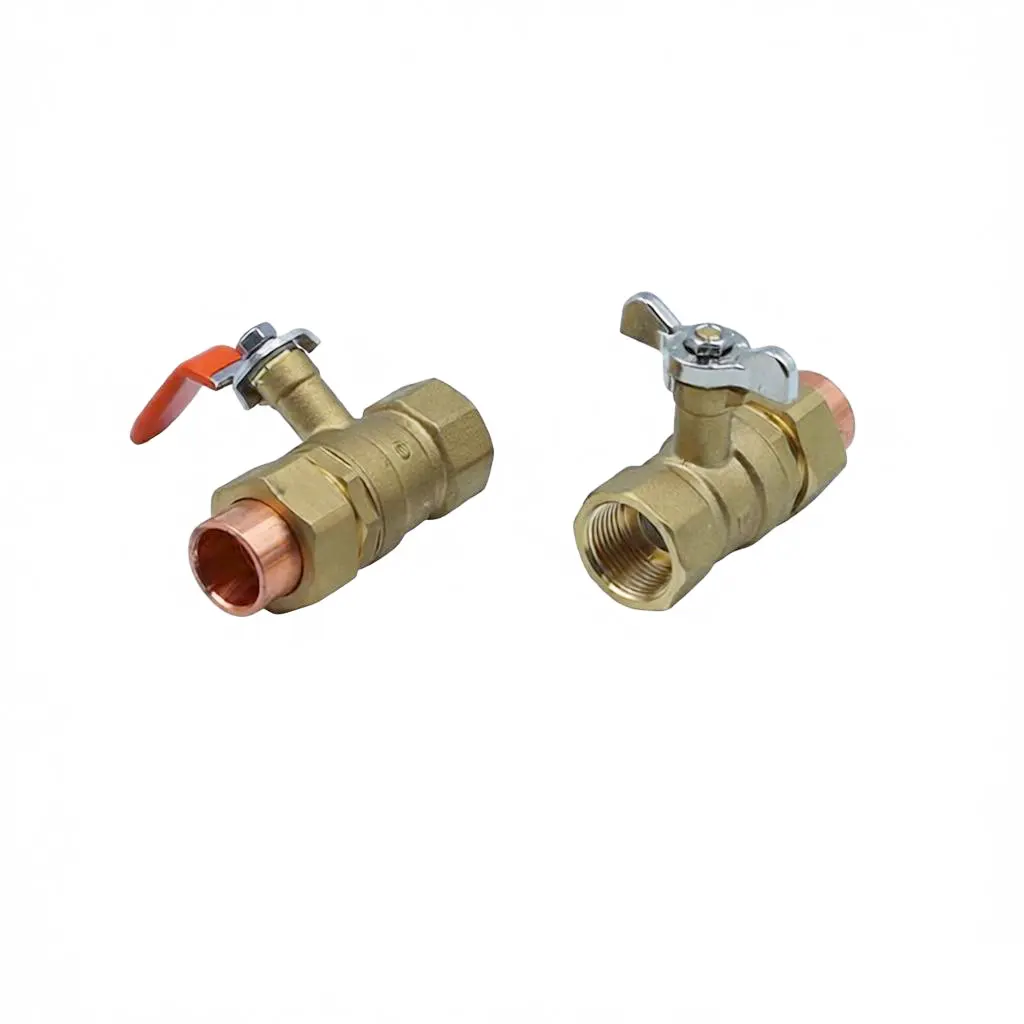

La valvola a sfera del sindacato Weld Connection è un'esclusiva valvola di controllo della tubazione di tipo composito sviluppata da Huitong. Il manicotto di saldatura in rame esteso su un lato è permanentemente brasato e fuso con il tubo di rame, eliminando la corrosione elettrochimica e le perdite di vibrazioni a lungo termine. L'altra estremità è dotata di un dado di raccordo staccabile per un facile smontaggio e manutenzione senza tagli, integrando perfettamente la stabilità a lungo termine delle tubazioni saldate con la comodità operativa delle valvole di raccordo.
Il corpo valvola è realizzato in ottone forgiato senza piombo addensato, dotato di sfere cromate e guarnizioni a doppio strato in Teflon addensato. La struttura del flusso completamente aperta riduce la perdita dei corsi d'acqua circolanti e lo stelo della valvola anti-vescica è adatto per caldaie e fluttuazioni alternative della pressione dell'acqua negli impianti di riscaldamento e riscaldamento a pavimento. L'intero set di valvole è sottoposto a un controllo di qualità specializzato sia delle strutture di saldatura che di unione. Copre diversi diametri di tubo ed è disponibile per sistemi di tubi in rame HVAC commerciali e domestici, fungendo da valvola ingegneristica differenziata che soddisfa sia le esigenze di costruzione iniziale che le successive esigenze di manutenzione.
|

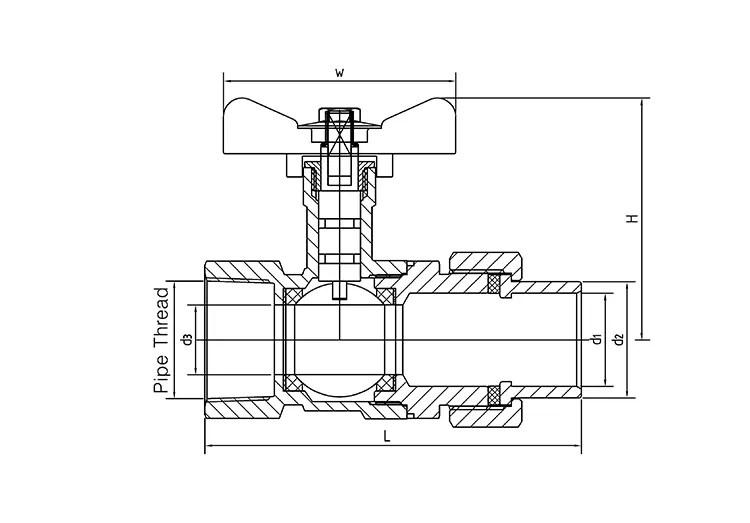

Specifiche del prodotto |
L |
d1 |
d2 |
d3 |
Filettatura del tubo |
W |
H |
|
|
DN |
Misurare |
|||||||
|
15 |
16mm–1/2F |
77 |
15 |
20 |
10 |
G/PT/NPT |
56.75 |
52.75 |
|
20 |
20mm–3/4F |
81 |
20 |
25 |
15 |
G/PT/NPT |
56.75 |
55.75 |
|

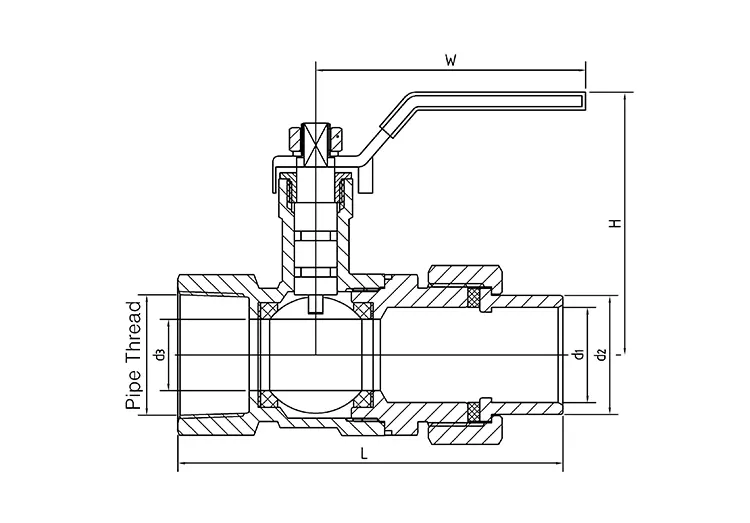

Specifiche del prodotto |
L |
d1 |
d2 |
d3 |
Filettatura del tubo |
W |
H |
|
|
DN |
Misurare |
|||||||
|
15 |
16mm–1/2F |
77 |
15 |
20 |
10 |
G/PT/NPT |
50 |
49.5 |
|
20 |
20mm–3/4F |
81 |
20 |
25 |
15 |
G/PT/NPT |
50 |
52 |
Il corpo della valvola è esteso e integrato su un lato e l'estremità saldata in rame può essere brasata direttamente con il tubo di rame standard. I materiali in rame e ottone sono altamente compatibili e non vi è alcun intervallo dopo la fusione, evitando completamente la corrosione elettrochimica e i problemi di perdite d'acqua causati dalla circolazione dell'acqua ad alta temperatura a lungo termine. Dopo la formatura, la pipeline presenta ottime prestazioni complessive e un'eccellente resistenza alle vibrazioni.

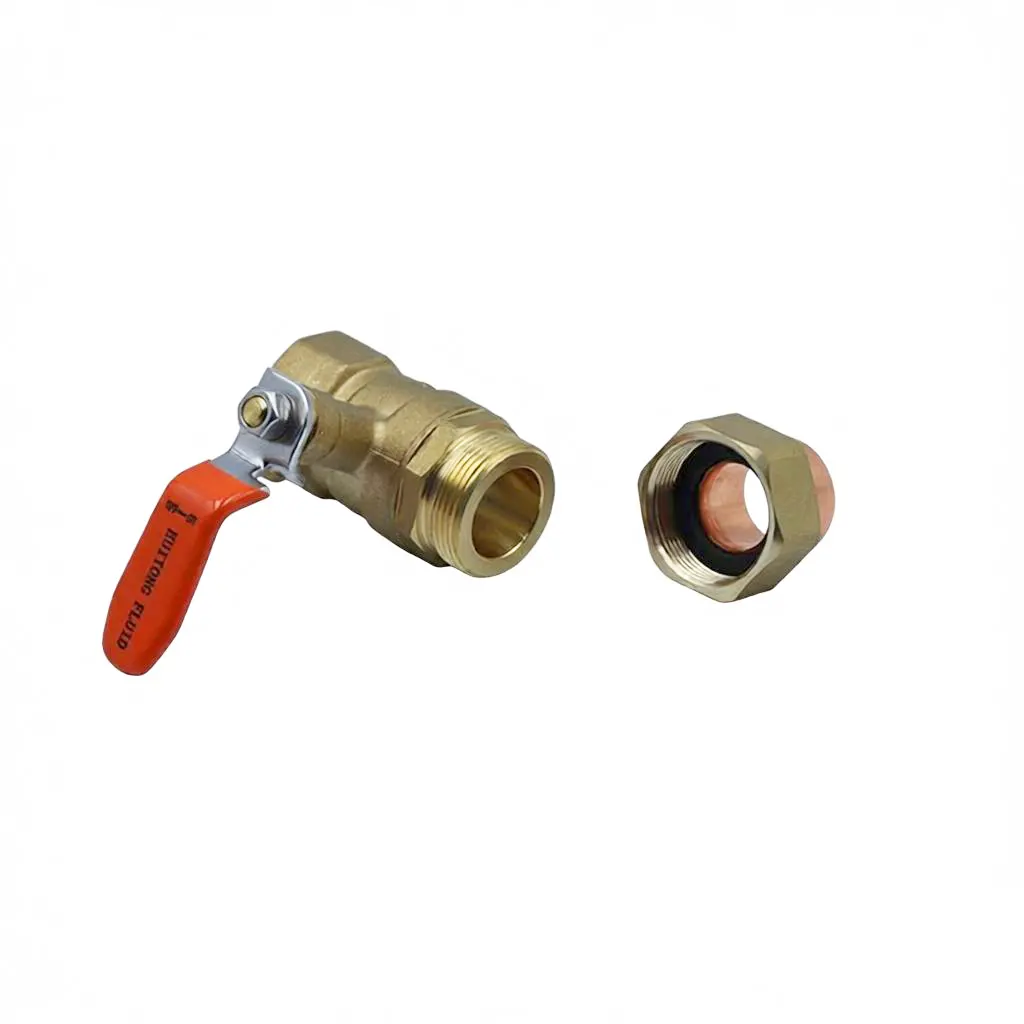

L'altro lato è dotato di una struttura a filo di unione staccabile. Durante la successiva sostituzione della valvola, la pulizia della tubazione e la manutenzione dell'attrezzatura, è necessario allentare solo il dado di raccordo per separare il corpo della valvola, senza tagliare o scartare il tubo di rame originale. Ciò riduce significativamente il consumo di materiali per tubazioni e i tempi di costruzione in loco, oltre ad abbassare i costi di funzionamento e manutenzione a lungo termine del progetto HVAC.
Durante la costruzione iniziale, l'estremità saldata viene utilizzata per completare il fissaggio della tubazione, garantendo un funzionamento a lungo termine e stabilità della tenuta. Nella manutenzione successiva, la struttura del raccordo viene utilizzata per ottenere un rapido smontaggio e montaggio, che non solo risolve gli elevati costi di manutenzione delle tubazioni completamente saldate, ma compensa anche le carenze delle valvole a sfera con raccordo puro che non sono resistenti alle vibrazioni ad alta temperatura a lungo termine. È adatto per sistemi di circolazione HVAC a lungo termine.
Il corpo della valvola a sfera con raccordo di saldatura è prodotto mediante processo di forgiatura a caldo. Lo spessore della parete della valvola è uniforme e la sua capacità di sopportare la pressione e di resistenza alle crepe è superiore a quella dei normali corpi valvola pressofusi. Il materiale senza piombo non rilascia metalli pesanti ed è adatto per la purificazione dell'acqua domestica e la fornitura di acqua per il riscaldamento commerciale. Non è soggetto alla formazione di incrostazioni, alla ruggine o alla perforazione anche in caso di flusso d'acqua ad alta temperatura a lungo termine.
La superficie della sfera è cromata e lucidata con precisione, rendendola resistente all'usura e anticalcare. La sede della valvola in Teflon ispessito a doppio strato si adatta perfettamente su entrambi i lati e può mantenere perdite pari a zero indipendentemente dall'impatto del flusso di acqua fredda e calda in avanti o indietro. È in grado di sopportare le variazioni alternate di pressione dell'acqua causate dalle differenze di temperatura tra l'impianto di riscaldamento e la caldaia durante il giorno.
Una struttura di bloccaggio limite è aggiunta nella parte inferiore dell'asta della valvola per rinforzarla contro l'alta pressione istantanea generata durante l'avvio/arresto della caldaia o la commutazione della pompa. Ciò impedisce all'asta della valvola di fuoriuscire e al fluido ad alta temperatura di fuoriuscire, migliorando così il coefficiente di sicurezza operativa complessiva dell'apparecchiatura HVAC.
1. Canali di flusso a diametro intero ininterrotti: il corpo della valvola non presenta sporgenze di strozzamento all'interno, consentendo un flusso d'acqua regolare senza alcuna ostruzione. Ciò previene problemi come il riscaldamento irregolare nei sistemi di riscaldamento a pavimento e la ridotta efficienza nello scambio di calore dell'aria condizionata centralizzata. Mantiene completamente il flusso di progettazione della tubazione, risparmiando il consumo energetico delle apparecchiature.

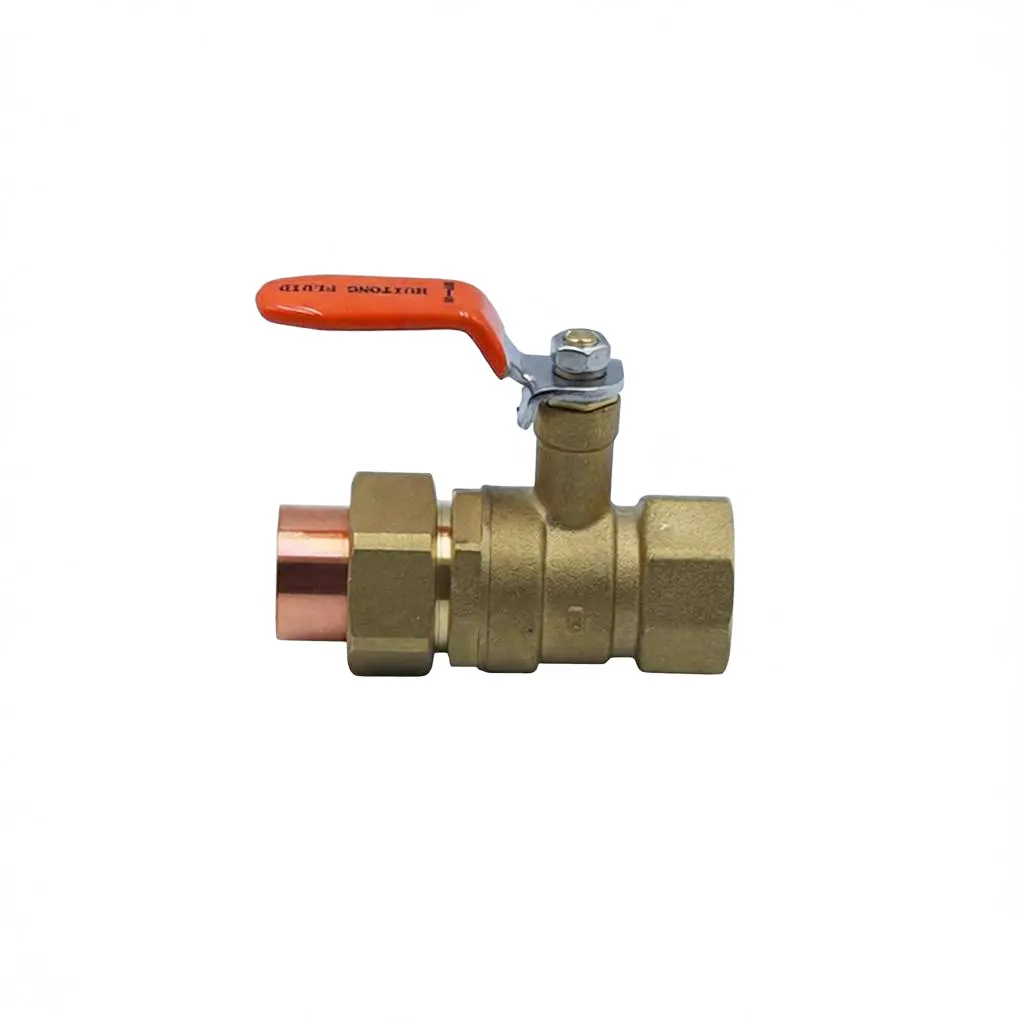

2. Maniglia di funzionamento regolare estesa a 90°: la maniglia di apertura e chiusura del tipo a maniglia lunga ha una coppia operativa delicata. Richiede solo una rotazione di 90° per completare l'interruttore di apertura e chiusura completa. Anche se installato negli stretti vani di cabine di riscaldamento a pavimento o sale macchine per il condizionamento dell'aria, può essere facilmente spostato senza che si verifichino inceppamenti o ostacoli durante il funzionamento.
3. L'aspetto della tubazione saldata è pulito: la saldatura su un solo lato non presenta giunti extra esposti. La superficie della tubazione è liscia e piana, senza fessure dove si accumulano polvere e incrostazioni. Ciò riduce la frequenza della pulizia delle tubazioni ed è adatto per ambienti operativi chiusi a lungo termine nelle sale macchine e nei soffitti.
1. Screening pre-spettrale delle materie prime bimetalliche per determinare le proprietà di base della resistenza alla temperatura e dell'anticorrosione del substrato: tutte le materie prime per i corpi valvola in ottone e i manicotti di saldatura rivestiti in rame sono sottoposti a test spettrali all'ingresso, verificando il contenuto senza piombo, la resistenza alle alte temperature, la perdita di zinco e gli indicatori anticorrosione. Ciò garantisce che i rischi di guasto a lungo termine dovuti alle alte temperature dei materiali siano evitati fin dall'origine.
2. Test generali di base a tre livelli per i prodotti finiti, che garantiscono che tutte le prestazioni di base soddisfino gli standard per lo stoccaggio: ciascuna valvola a sfera con raccordo di saldatura è completamente testata attraverso la resistenza alla pressione dell'acqua del guscio, il rilevamento di perdite a bolla e un test di durata diecimila volte. Le perdite di tenuta e i difetti di bloccaggio degli interruttori vengono eliminati.
3. Verifica differenziale della doppia specificità, risoluzione dei problemi mirata per due tipi di difetti strutturali specifici: viene effettuato il rilevamento dei difetti penetranti per le estremità di saldatura rivestite in rame per verificare la porosità della saldatura, la saldatura incompleta e le microfessure; vengono eseguiti test di precisione del morso e ripetuti test di bloccaggio dell'assemblaggio per le filettature di unione per prevenire l'allentamento dell'unione e problemi di slittamento della filettatura e controllare contemporaneamente la qualità dell'estremità di saldatura e dell'estremità di unione.
4. Gestione completa della tracciabilità della codifica del lotto, fornitura di pacchetti completi di qualificazione ingegneristica: su ogni prodotto è inciso un codice lotto indipendente. Tutti i dati di processo di forgiatura, saldatura, lavorazione e collaudo vengono archiviati in modo permanente; per ogni spedizione, è possibile fornire simultaneamente rapporti sullo spettro dei materiali, certificati di conformità CE e rapporti sul rilevamento dei difetti del prodotto finito, soddisfacendo tutti gli standard di revisione per le offerte di progetti HVAC, lo sdoganamento delle apparecchiature all'estero e l'accettazione del progetto.
Il team tecnico professionale può fornire soluzioni individuali dedicate per problemi quali il controllo della temperatura di brasatura dei tubi di rame, la regolazione della forza di assemblaggio dei dadi di raccordo, il test di pressione delle tubazioni fredde e calde e la risoluzione dei problemi di saldature e perdite di raccordo. Ciò riduce il ciclo di messa in servizio in loco.
Offri consulenza online multilingue per acquirenti nazionali e stranieri di progetti di climatizzazione centralizzata e riscaldamento con caldaia. Rispondi rapidamente a domande di assemblaggio, problemi di compatibilità e segnalazione di guasti post-vendita, indipendentemente dalle differenze di orario.
Per gli ordini di apparecchiature di riscaldamento centralizzato centralizzato e di condizionamento d'aria commerciale centralizzato, è possibile fornire piani di selezione e abbinamento personalizzati in base al layout della tubazione. La fornitura stabile a lungo termine di dadi di raccordo originali di fabbrica, sedi di valvole di tenuta e pezzi di ricambio per manicotti di saldatura in rame garantisce la fornitura di pezzi di ricambio per la manutenzione del progetto per molti anni.
Tutte le valvole a sfera con bocchettone saldato sono uniformemente fornite con una garanzia di 12 mesi. In normali condizioni di circolazione di riscaldamento e raffreddamento, è possibile riparare problemi quali crepe nelle saldature, perdite nei raccordi e guasti alle tenute causati dalle materie prime e dai processi di produzione e fornire pezzi di ricambio gratuitamente.
Questo sistema è adatto al collegamento dell'unità principale e dei circuiti derivati dello scambiatore di calore finale. L'estremità saldata è fissata al tubo principale della sala macchine e l'estremità filettata è collegata all'apparecchiatura finale. In futuro, quando l'unità verrà sottoposta a manutenzione, non sarà necessario tagliare il tubo principale, riducendo significativamente i tempi di inattività per la manutenzione dell'aria condizionata centralizzata.
La tubazione principale dell'edificio adotta la tecnologia di saldatura per garantire un riscaldamento stabile durante tutto l'anno. I circuiti derivati per ogni abitazione sono dotati di strutture filettate. In caso di ristrutturazione o riparazione delle singole tubazioni domestiche, queste possono essere smontate e rimontate separatamente, senza compromettere la circolazione del riscaldamento dell'intero edificio.
Si tratta di un sistema di tubazioni speciale per caldaie ad acqua calda industriali e commerciali. Può sopportare le fluttuazioni della pressione dell'acqua durante l'avvio e lo spegnimento della caldaia. L'estremità saldata è montata sul corpo della caldaia per l'installazione e la struttura filettata è comoda per la pulizia regolare, la manutenzione e la sostituzione di filtri e tubazioni.
Questo sistema viene utilizzato per la depurazione e la circolazione centralizzata dell'acqua nei centri commerciali e negli hotel. Il corpo della valvola è realizzato con forgiatura senza piombo, conforme agli standard di sicurezza dell'acqua potabile. Il sistema di tubi saldati è pulito e igienico e la struttura filettata è comoda per la successiva manutenzione e sostituzione dei filtri e delle tubazioni per la purificazione dell'acqua.
R: Se una valvola a sfera completamente saldata si rompe, l'intera sezione del tubo di rame deve essere tagliata e risaldata. Questo processo comporta costi elevati di materiali e manodopera, nonché lunghi tempi di inattività. L'estremità a bocchettone di questo prodotto permette di smontare il corpo valvola senza danneggiarlo, mantenendo il tubo in rame saldato originale. Sostituendo semplicemente la valvola, è possibile ripristinare il funzionamento della tubazione, riducendo significativamente le perdite di materiale e di tempo per la successiva manutenzione nei progetti HVAC. È adatto per progetti di riscaldamento commerciale e centralizzato che richiedono una manutenzione regolare.
A: La valvola a sfera con raccordo di saldatura è dotata di una guarnizione di tenuta in PTFE ispessita e resistente all'usura. La tolleranza di smontaggio della filettatura flangiata standardizzata è ragionevole e le prestazioni di tenuta non diminuiranno in modo significativo entro 10 disassemblaggi standard. Se si verificano lievi perdite dopo ripetuti smontaggi, è necessario sostituire solo la guarnizione di tenuta originale fornita dalla fabbrica per ripristinare la perdita zero. Non è necessario sostituire l'intera valvola.
R: La maniglia estesa si estende verso l'esterno per coprire l'area operativa. Il corpo principale del corpo valvola può racchiudere completamente il cotone isolante, lasciando esposta solo la maniglia. Ciò non interromperà la struttura isolante della tubazione. L'operazione di ginocchiera a corsa breve di 90° consente una facile apertura e chiusura in una scatola stretta e sigillata, senza ostruzioni e senza sforzo.
