I sistemi centralizzati di riscaldamento e raffreddamento in grandi centri commerciali, edifici per uffici e complessi residenziali si affidano a piattaforme BMS per gestire la distribuzione dei fluidi. Le tradizionali valvole di bilanciamento manuali o ad azione automatica non possono integrarsi con queste piattaforme intelligenti, non riuscendo a fornire un controllo del flusso di precisione remoto, programmato o specifico per zona. Le continue fluttuazioni di pressione nella rete spesso portano a un riscaldamento o un raffreddamento non uniforme tra le zone, mentre le pompe che funzionano a pieno carico comportano un elevato consumo di energia. Inoltre, i gruppi di valvole di tipo split comportano componenti complessi, installazione e cablaggio noiosi e un rischio maggiore di perdite dai giunti.

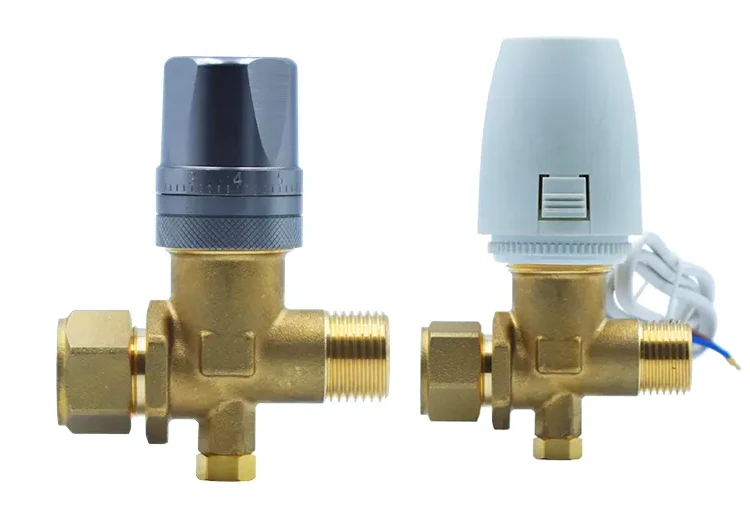

La valvola di flusso programmata automatica per fluidi medi è una valvola di flusso programmabile e controllata elettronicamente, sviluppata appositamente per applicazioni HVAC BMS intelligenti. Il corpo della valvola è realizzato con fusione di precisione in ottone HPb59 addensato e resistente alla corrosione ed è dotato di un attuatore elettronico azionato da un motore passo-passo compatibile con segnali standard 0-10 V e Modbus BMS.
È dotato di un nucleo della valvola di terra ad alta precisione per un accurato controllo lineare del flusso, regolando automaticamente il flusso di diramazione in base a programmi preimpostati per contrastare le fluttuazioni della pressione di rete e stabilizzare le temperature di zona, riducendo così efficacemente il consumo energetico della pompa.
La valvola incorpora guarnizioni EPDM a doppio strato resistenti alla temperatura per garantire un funzionamento senza perdite durante la circolazione a lungo termine dei mezzi di riscaldamento e raffreddamento. Il suo design integrato riduce al minimo i giunti dei tubi, semplificando la disposizione delle tubazioni in loco e il cablaggio elettrico.
Con una filettatura standard compatibile con collettori e vari materiali per tubi di riscaldamento, supporta il funzionamento remoto, la manutenzione e il controllo del flusso programmato in base alle zone. È ampiamente applicabile ai sistemi idrici HVAC intelligenti negli edifici per uffici, nei complessi commerciali e nelle grandi comunità residenziali, bilanciando il controllo remoto di precisione con l'affidabilità della tenuta a lungo termine.
|

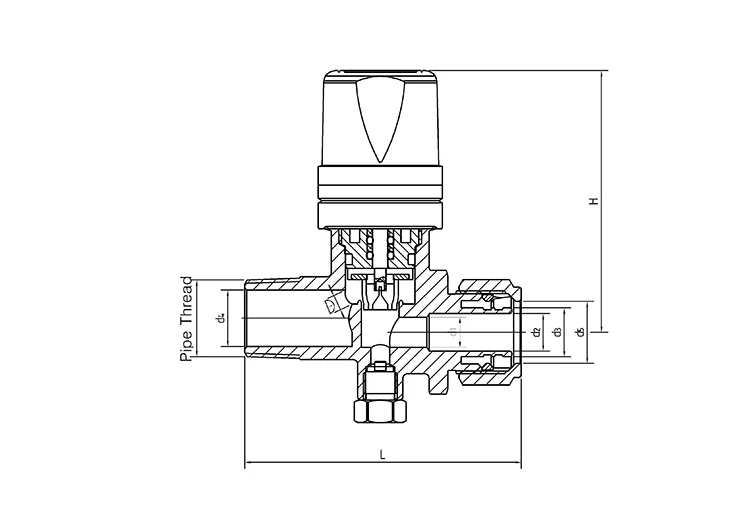

Specifiche del prodotto |
L |
d1 |
d2 |
d3 |
d4 |
d5 |
H |
||
|
DN |
Misurare |
||||||||
|
15 |
16 mm |
73.5 |
4.2 |
8.0 |
10.0 |
13.0 |
15.0 |
16.5 |
70.0 |
Il corpo della valvola è forgiato come un'unica unità ispessita, offrendo elevata densità e resistenza del materiale. Resiste alla corrosione dei mezzi di riscaldamento e raffreddamento HVAC, è adatto per cicli termici continui tutto l'anno e resiste alla deformazione o alla fessurazione.
Il substrato in ottone è sottoposto a un trattamento superficiale di precisione per resistere all'accumulo di calcare e alla corrosione indotta dai media; rimane resistente alle incrostazioni e all'ossidazione durante il funzionamento a lungo termine, prolungando così la durata della valvola.
I materiali in ottone grezzo vengono sottoposti ad analisi spettroscopiche lotto per lotto per garantire l'assenza di lisciviazione di metalli pesanti nocivi, rispettando gli standard di accettazione per i materiali utilizzati in progetti di tubazioni HVAC commerciali su larga scala.
Dispone di un attuatore con motore passo-passo integrato che supporta i due tipi di segnale principali del sistema di gestione degli edifici (BMS), comunicazione analogica 0-10 V e comunicazione digitale Modbus, consentendo un'integrazione perfetta in vari sistemi di controllo degli edifici intelligenti.
Dotato di un nucleo della valvola interrata ad alta precisione per la regolazione lineare del flusso. La valvola di flusso programmata automatica per fluidi medi supporta programmi di controllo preimpostati per regolare automaticamente le portate dei rami in base a orari e zone, ottenendo un bilanciamento idronico raffinato e intelligente.
La risposta in tempo reale alle fluttuazioni della pressione della tubazione consente la regolazione automatica dell'apertura della valvola. Ciò stabilizza il flusso nei circuiti derivati, risolvendo i problemi di squilibrio termico tra zone distanti e vicine nei grandi sistemi HVAC.
Presenta doppie guarnizioni in EPDM progettate specificatamente per applicazioni HVAC; resistono a cicli alternati di caldo e freddo e resistono all'indurimento, al restringimento o alla fessurazione durante l'esposizione prolungata ai media.
La sigillatura simultanea sia del nucleo della valvola che delle filettature del corpo garantisce un adattamento preciso. Ciò mantiene perdite pari a zero anche in condizioni di pressione fluttuante, prevenendo efficacemente infiltrazioni nella tubazione o guasti dovuti a perdite.
Il gruppo di tenuta è stato sottoposto a test di durabilità che hanno coinvolto oltre 10.000 cicli ad alta e bassa temperatura, garantendo l'assenza di degrado delle prestazioni di tenuta durante tutto l'anno, il funzionamento ininterrotto nelle applicazioni HVAC commerciali.
Il corpo valvola e il modulo attuatore di controllo elettronico sono stampati come una singola unità, eliminando la necessità di attuatori separati o raccordi adattatori; ciò riduce significativamente il numero di connessioni filettate e diminuisce il rischio di perdite in più punti.
La struttura compatta e snella presenta porte di connessione elettrica standardizzate, semplificando la disposizione delle tubazioni e le procedure di cablaggio di controllo, riducendo così i tempi di installazione in loco per progetti HVAC su larga scala.
L'ingresso e l'uscita della valvola utilizzano filettature universali standard del settore, consentendo la compatibilità diretta con vari collettori e materiali di tubazione utilizzati per i mezzi di riscaldamento/raffreddamento nei sistemi di riscaldamento a pavimento e di condizionamento d'aria centralizzato; funge da sostituto diretto delle valvole preesistenti sia nei progetti di nuova costruzione che di retrofit.
Sfruttando i programmi di building automation, il sistema regola le portate in base all'ora e alla zona; La valvola di flusso programmata automatica per fluidi medi riduce automaticamente il flusso medio durante le ore non lavorative, impedendo un funzionamento inefficiente della pompa.
Bilancia dinamicamente il flusso attraverso i rami per eliminare turbolenze e perdite localizzate ad alta pressione, riducendo il carico sulle pompe di circolazione e diminuendo significativamente il consumo energetico complessivo dei sistemi di condizionamento d'aria centralizzati e di teleriscaldamento a lungo termine.
L'integrazione con le piattaforme di automazione degli edifici consente il monitoraggio remoto dei parametri operativi delle valvole e la modifica dei programmi di controllo del flusso, eliminando la necessità di frequenti visite in loco alla sala meccanica per la messa in servizio e riducendo i costi di manodopera associati alla continua manutenzione HVAC commerciale.
Compatibile con tubazioni di riscaldamento e raffreddamento centralizzate in edifici per uffici a più piani; si integra con i sistemi di automazione degli edifici per consentire il controllo della temperatura basato sulle zone e le regolazioni dei programmi remoti, facilitando la gestione unificata del riscaldamento e del raffreddamento su più piani di uffici.
Gli spazi commerciali sono soggetti a un traffico pedonale elevato e a fluttuazioni significative nei carichi di riscaldamento e raffreddamento. Le valvole di controllo programmabili regolano automaticamente il flusso della tubazione in base all'orario lavorativo, bilanciando le temperature tra le diverse zone e riducendo il consumo energetico operativo.
Questi sistemi gestiscono il flusso nelle linee principali e secondarie per i mezzi di riscaldamento/raffreddamento in edifici residenziali a molti piani. I programmi di flusso possono essere preimpostati per edificio o unità per bilanciare le differenze di temperatura tra i piani alti e bassi, garantendo la compatibilità con le piattaforme intelligenti di gestione del riscaldamento comunitario.
I sistemi esistenti privi di valvole di bilanciamento automatico possono essere aggiornati senza la necessità di sostituzioni estese delle tubazioni. La semplice sostituzione delle vecchie valvole con queste valvole intelligenti programmabili consente un rapido aggiornamento al controllo intelligente e consente l'integrazione nei sistemi di gestione degli edifici (BMS) per il monitoraggio e il controllo remoto.
I corpi valvola in ottone vengono sottoposti ad analisi spettrale batch-wise; gli attuatori elettronici, i nuclei delle valvole ad alta precisione e le guarnizioni in EPDM sono sottoposti a test rigorosi, tra cui cicli termici, resistenza alla pressione idrostatica e decine di migliaia di cicli di apertura/chiusura, per identificare ed eliminare i componenti soggetti a guasti.
Ogni valvola di flusso programmabile è sottoposta a tre ispezioni fondamentali: calibrazione della portata, stabilità della comunicazione del segnale BMS e test di tenuta idrostatica/ermetica. I principali parametri prestazionali (precisione del controllo del flusso, risposta del segnale elettronico e integrità della tenuta della tubazione) sono rigorosamente verificati.
Su ogni corpo valvola è inciso un numero di lotto di produzione univoco. I dati di ogni fase della produzione (forgiatura, lavorazione, assemblaggio elettronico e ispezione finale) vengono archiviati per garantire la completa tracciabilità. Le spedizioni includono rapporti completi sui materiali e certificati di ispezione di fabbrica.
Tutti i prodotti sono dotati di una garanzia standard del produttore di 12 mesi che copre i problemi di qualità intrinseci relativi ai materiali e alla lavorazione, come rottura del corpo della valvola in ottone, guasto del segnale dell'attuatore elettronico, incollaggio del nucleo della valvola e perdita della guarnizione.
Gli ingegneri professionisti forniscono una guida pratica e individuale sugli standard di cablaggio BMS, sulla configurazione del programma di flusso, sul bilanciamento idraulico e sulla risoluzione dei problemi per perdite o errori di segnale, riducendo così al minimo la necessità di rilavorazioni durante la messa in servizio in loco di progetti su larga scala.
Un team di supporto online multilingue è in grado di gestire fusi orari globali, garantendo risposte rapide alle domande relative alla selezione dei prodotti, agli aggiornamenti sullo stato degli ordini in blocco e alla risoluzione dei problemi post-vendita per gli appaltatori HVAC esteri e gli integratori di sistemi BMS.
Per complessi commerciali su larga scala e progetti di teleriscaldamento, offriamo programmi di controllo personalizzati su misura per specifici modelli BMS e requisiti di zonizzazione; garantiamo inoltre una fornitura stabile e a lungo termine di parti di ricambio OEM, come attuatori elettronici, guarnizioni EPDM e nuclei di valvole ad alta precisione.
R: Le valvole di bilanciamento manuali o ad azionamento standard non sono dotate di moduli di comunicazione elettronica: non possono integrarsi nelle reti BMS o supportare il controllo intelligente remoto, programmato o basato su zone. Ciò significa che i gestori delle strutture devono visitare fisicamente le sale meccaniche per le regolazioni e le impostazioni del flusso non possono adattarsi al cambiamento dell'occupazione o dei carichi legati all'ora del giorno. La nostra valvola di flusso programmabile è dotata di un attuatore con motore passo-passo compatibile con segnali 0-10 V e Modbus BMS. Supporta il controllo del flusso automatizzato e multistadio e la gestione centralizzata remota, consentendo agli operatori dell'edificio di regolare le temperature delle zone da una postazione di lavoro centrale, ridurre il flusso durante le ore non occupate e compensare dinamicamente le differenze di pressione attraverso la rete. Per i progetti HVAC commerciali su larga scala, ciò si traduce in minori costi di manodopera per la messa in servizio, un consumo energetico ridotto e temperature di zona più stabili rispetto alle tradizionali soluzioni di bilanciamento meccanico.
R: Entrambi sono standard universali per il controllo HVAC e BMS commerciale, compatibili con i principali marchi nazionali e internazionali di sistemi BMS di climatizzazione centralizzata e teleriscaldamento. Per progetti di massa, i programmi di comunicazione possono essere personalizzati per adattarsi ai modelli specifici delle apparecchiature di controllo del cliente.
R: Viene fornito con guarnizioni EPDM specializzate progettate per applicazioni HVAC, in grado di resistere alle alte e basse temperature; questi hanno superato test di durabilità in fabbrica che hanno coinvolto oltre 10.000 cicli termici. Non si induriscono, non si restringono né si rompono durante l'esposizione a lungo termine ai mezzi di riscaldamento/raffreddamento presenti nei sistemi di riscaldamento a pavimento e di condizionamento d'aria centralizzati, mentre la struttura di tenuta a doppia posizione del corpo della valvola garantisce una tenuta costante e la prevenzione delle perdite.
R: No. La valvola di flusso programmata automatica per fluidi medi e il corpo dell'attuatore elettrico sono modellati in un'unica unità snella, eliminando la necessità di accessori esterni ingombranti. È dotato di un'interfaccia del cavo di controllo a corto raggio standardizzata che richiede uno spazio di cablaggio minimo, consentendo un'installazione e un cablaggio convenienti in sale meccaniche standard e pozzi di tubazioni delle apparecchiature.
