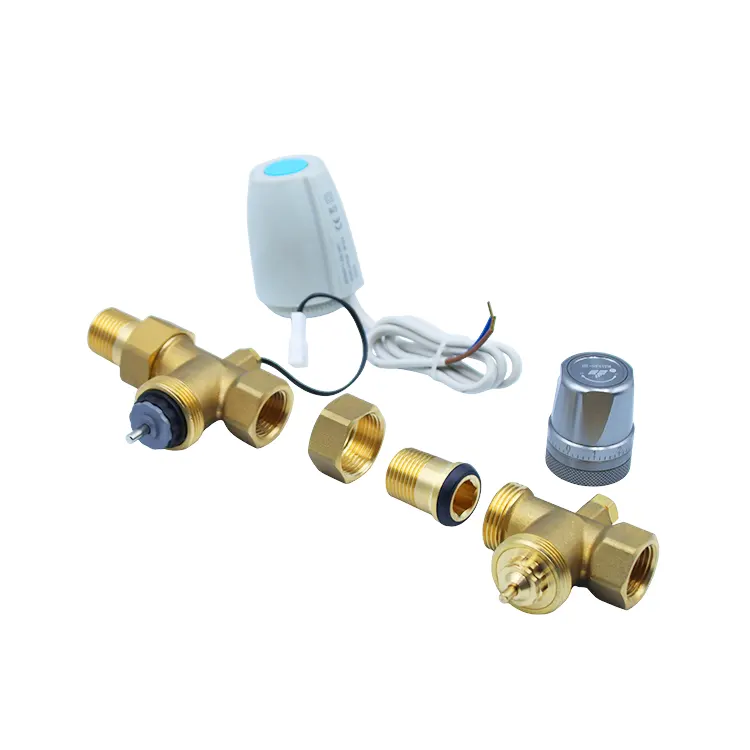

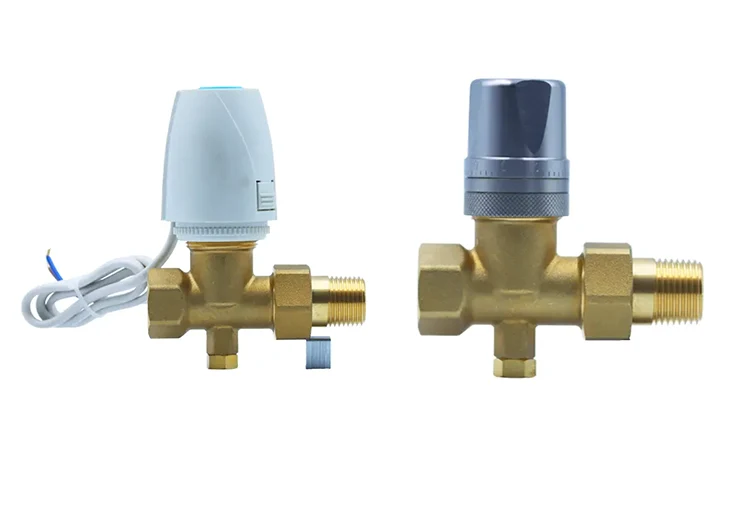

Questa valvola di controllo del flusso integrata nel tubo di riscaldamento a pavimento è un dispositivo meccanico sviluppato da Huitong appositamente per i sistemi di riscaldamento residenziali e commerciali di piccole e medie dimensioni. È forgiato da un unico pezzo di ottone HPb59 e presenta una finitura nichelata che resiste al calcare e all'ossidazione.
Incorpora un nucleo della valvola progettato con precisione con indicazioni chiare sulla scala, che consente la regolazione manuale e precisa del flusso d'acqua nei singoli circuiti. Ciò consente un rapido bilanciamento delle temperature di riscaldamento in tutta la casa, risolvendo efficacemente i problemi di riscaldamento irregolare.
Il corpo della valvola contiene guarnizioni EPDM a doppio strato resistenti al calore, che garantiscono prestazioni senza perdite sotto la pressione dei cicli di acqua calda e fredda a lungo termine. Il suo design integrato elimina la necessità di adattatori aggiuntivi e riduce potenziali punti di perdita, mentre le sue dimensioni compatte gli consentono di adattarsi facilmente a armadietti collettori stretti.
|

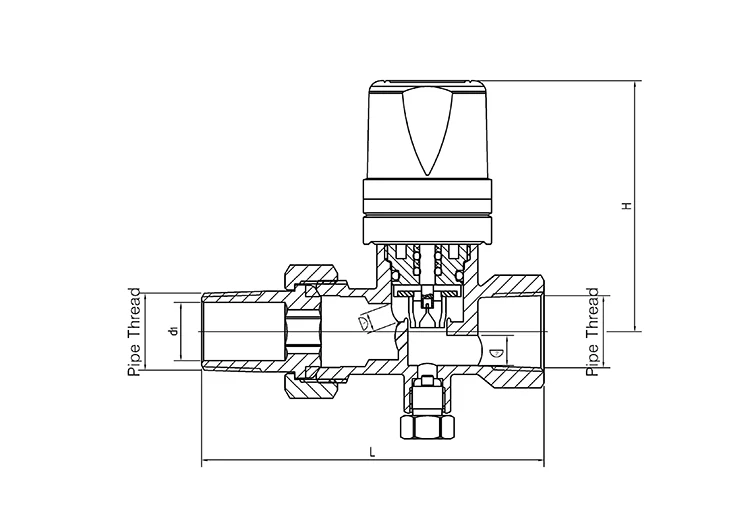

Specifiche del prodotto |
L |
H |
d1 |
∅ |
Filettatura del tubo |
|
|
DN |
Misurare |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Formato mediante forgiatura a caldo con pareti ispessite, il materiale è denso e privo di porosità o fori di sabbia. Offre una resistenza stabile alla pressione, è adatto per il ciclo dell'acqua calda e fredda tutto l'anno nei sistemi di riscaldamento a pavimento e resiste alla deformazione o alla fessurazione.
L'intero corpo della valvola è nichelato per isolare il materiale di base in ottone dal contatto diretto con minerali presenti nell'acqua e umidità. Ciò inibisce efficacemente l'accumulo di calcare e l'ossidazione/ruggine, prolungando la durata della valvola.
Le billette di ottone vengono sottoposte ad analisi spettroscopiche lotto per lotto per garantire che non vengano rilasciati metalli pesanti dannosi e che le specifiche dei materiali siano soddisfatte, in conformità con gli standard ambientali per i sistemi di riscaldamento residenziale per interni.
Presenta un nucleo della valvola interno specializzato con segni di scala chiari. Gli utenti possono regolare in modo intuitivo e preciso il flusso d'acqua per i singoli circuiti; le impostazioni di regolazione sono chiaramente definite e facili da usare e non richiedono attrezzature specializzate per l'impostazione.
Controllando in modo indipendente la portata in ciascun circuito di riscaldamento a pavimento, il sistema compensa le diverse resistenze dei tubi. Ciò risolve problemi come il mancato riscaldamento delle stanze all'estremità del circuito mentre i tubi più vicini alla fonte si surriscaldano, garantendo temperature di riscaldamento uniformi e stabili in tutta la casa.
Il bilanciamento del flusso tra i rami elimina le turbolenze localizzate e la circolazione inefficiente. Ciò riduce il carico sulla pompa di circolazione e minimizza la necessità di un funzionamento continuo ad alta potenza, con conseguente notevole risparmio energetico a lungo termine.
Dotato di due guarnizioni specializzate in EPDM (etilene propilene diene monomero) progettate per il riscaldamento a pavimento. Questi sono sottoposti a test di durabilità standard di fabbrica per cicli termici e resistono all'indurimento, al restringimento, alla rottura o alla deformazione, anche durante l'esposizione prolungata all'acqua calda superiore a 60°C.
Le guarnizioni sono posizionate simultaneamente sia sul nucleo della valvola che sulle filettature del corpo valvola, garantendo un montaggio di alta precisione. Ciò mantiene una tenuta ermetica e a prova di perdite anche in condizioni di pressione dell'acqua fluttuante causata dal ciclo termico, eliminando di fatto il rischio di infiltrazioni lente nei punti di connessione.
I componenti di tenuta hanno superato individualmente decine di migliaia di cicli di invecchiamento ad alta e bassa temperatura. Ciò garantisce che le prestazioni di tenuta rimangano inalterate durante tutto l'anno, il funzionamento ininterrotto in applicazioni di riscaldamento residenziale o commerciale.
Il corpo della valvola di controllo del flusso integrato nel tubo di riscaldamento a pavimento e il meccanismo di regolazione sono formati come una singola unità, eliminando la necessità di adattatori aggiuntivi o raccordi di divisione del flusso. Ciò riduce drasticamente il numero di punti di connessione filettati, minimizzando così il rischio di perdite alla fonte.
La struttura snella e compatta consente di risparmiare spazio limitato all'interno dell'armadio del collettore. Consente un'installazione senza problemi in aree ristrette, come spazi stretti del soffitto, tubi verticali e piccoli armadietti per collettori residenziali.
Entrambe le estremità del corpo valvola presentano specifiche di filettatura standard comuni al settore del riscaldamento a pavimento, consentendo il collegamento diretto ai collettori principali. È compatibile con tubi di riscaldamento PEX e compositi in alluminio-plastica, rendendolo un sostituto diretto ideale per raccordi obsoleti sia nelle nuove installazioni domestiche che nei progetti di ristrutturazione.
Adatto per il riscaldamento a pavimento in appartamenti e case autocostruite. Non richiede alcun sistema di controllo elettronico; La regolazione manuale basata su scala è semplice e bilancia le temperature di riscaldamento in tutte le stanze. Le sue dimensioni compatte si adattano facilmente agli armadietti riscaldanti a pavimento residenziali standard.
Ideale per spazi commerciali con elevata frequenza di utilizzo e potenziali impurità nei tubi. La regolazione manuale consente il bilanciamento della temperatura tra le diverse zone secondo necessità. La struttura integrata semplifica l'installazione, rendendola adatta all'implementazione HVAC standardizzata e su larga scala in unità commerciali.
Adatto per sistemi di riscaldamento a pavimento centralizzati in edifici per uffici bassi dove non è richiesta una complessa automazione degli edifici. Raggiunge l'equilibrio idraulico in modo economicamente vantaggioso. Il prodotto viene fornito con la certificazione completa per l'accettazione del progetto, soddisfacendo i requisiti per la presentazione delle offerte e del completamento in progetti HVAC di piccole e medie dimensioni.
Una soluzione per sostituire vecchi e semplici raccordi di flusso che presentano perdite o guasti nella regolazione del flusso. Consente la sostituzione diretta con questa valvola di flusso integrata senza alterare la tubazione principale incorporata, garantendo una bassa difficoltà di installazione e una breve tempistica di retrofit, ottimizzando al tempo stesso il bilanciamento idraulico in modo economicamente vantaggioso.
Le billette di ottone vengono sottoposte ad analisi spettrale lotto per lotto della composizione chimica. I nuclei delle valvole e le guarnizioni EPDM resistenti alle alte temperature sono sottoposti a test separati per il ciclo termico, la resistenza alla pressione dell'acqua e la durata/invecchiamento, escludendo i componenti soggetti a invecchiamento precoce o a un'insufficiente resistenza alla pressione.
Ogni valvola di flusso integrata viene sottoposta a una serie completa di test: resistenza alla pressione dell'acqua dell'alloggiamento, rilevamento di perdite/ermeticità basato su bolle e test di durata simulati che coinvolgono 10.000 cicli di apertura/chiusura. Questi test verificano in modo completo i limiti di pressione, la stabilità della tenuta, la levigatezza del nucleo della valvola e l'accuratezza delle scale di regolazione.
Ogni corpo valvola è marcato al laser con un numero di lotto di produzione univoco. I dati di ogni fase (forgiatura, filettatura, assemblaggio del nucleo della valvola e ispezione finale) vengono archiviati per garantire la completa tracciabilità. Al momento della spedizione, forniamo rapporti sull'analisi spettrale del materiale in ottone e certificati di tenuta idrostatica/d'aria di fabbrica, soddisfacendo tutti i requisiti per le ispezioni del riscaldamento a pavimento residenziale, la documentazione di completamento di progetti HVAC commerciali e lo sdoganamento all'estero.
Tutti i prodotti sono dotati di una garanzia standard del produttore di 12 mesi che copre i difetti inerenti ai materiali e alla lavorazione, come rottura del corpo in ottone, perdite dovute a problemi di assemblaggio, incollaggio del nucleo della valvola o guasto della bilancia/quadrante.
I tecnici professionisti forniscono una guida individuale sugli standard di assemblaggio delle valvole di flusso del collettore, sui metodi pratici di regolazione del quadrante, sui test di pressione delle tubazioni sezionali e sulla risoluzione dei problemi per le perdite di tenuta, riducendo così i tempi di rilavorazione durante l'installazione e la messa in servizio in loco.
Un team di supporto online multilingue è compatibile con i fusi orari globali, garantendo risposte rapide alle domande relative alla selezione dei prodotti, al monitoraggio degli ordini all'ingrosso e alla segnalazione di problemi post-vendita da parte di grossisti esteri e appaltatori di sistemi di riscaldamento a pavimento di piccole e medie dimensioni, garantendo una comunicazione transfrontaliera senza interruzioni.
Per progetti di approvvigionamento di grandi quantità commerciali o residenziali su larga scala, offriamo specifiche di filettatura personalizzate in base ai diametri dei tubi del collettore e ai requisiti di layout dell'armadio. Forniamo inoltre una fornitura stabile e a lungo termine di parti soggette ad usura sostituibili, come guarnizioni OEM EPDM e nuclei di valvole regolabili.
Valvola di controllo del flusso integrata nel tubo di riscaldamento a pavimento: presenta una regolazione meccanica del quadrante manuale senza attuatori elettronici. È progettato specificamente per i sistemi di riscaldamento a pavimento in case residenziali, negozi di piccole e medie dimensioni e piccoli edifici adibiti ad uffici privi di sistemi di automazione degli edifici (BAS); è ottimizzato per il bilanciamento idraulico di base a un costo inferiore. Valvola di flusso controllata da programma: dotata di un modulo di controllo elettronico con motore passo-passo; compatibile con segnali di building automation 0-10V e Modbus; adatto per progetti HVAC commerciali con piattaforme di gestione intelligente BMS (ad esempio, grandi centri commerciali, grattacieli per uffici, riscaldamento centralizzato comunitario); supporta il controllo del flusso remoto basato su programma.
Valvola di controllo del flusso integrata: si basa sulla rotazione manuale del nucleo della valvola; la regolazione fine del flusso per un singolo ramo è ottenuta tramite una scala intuitiva; non richiede cavi di controllo elettrico associati o host di automazione; la messa in servizio in loco non richiede tecnici specializzati nel controllo elettrico. Valvola di flusso controllata da programma: supporta sia la regolazione manuale locale che il controllo automatico del flusso remoto/programmato tramite il sistema dell'edificio; richiede l'installazione di linee di segnale di controllo elettrico e l'integrazione con un host di automazione; la messa in servizio richiede esperienza nella programmazione dell'automazione degli edifici.
Valvola di controllo del flusso integrata: destinata a progetti di riscaldamento a pavimento di piccole e medie dimensioni (ristrutturazioni residenziali, piccoli negozi, uffici bassi); presenta una struttura snella senza componenti elettrici di controllo; minori costi unitari di approvvigionamento; adatto per installazioni HVAC di grandi dimensioni ed economicamente vantaggiose. Valvola di flusso controllata da programma: adatta per progetti HVAC su larga scala come complessi commerciali e sistemi di riscaldamento centralizzato a molti piani; l'inclusione di moduli di controllo elettronici e nuclei di valvole di precisione aumenta il costo unitario; adatto a progetti commerciali di fascia alta con budget per aggiornamenti di edifici intelligenti.
Valvola di controllo del flusso integrata: non contiene componenti elettrici; solo il nucleo della valvola e le guarnizioni sono parti soggette ad usura; richiede poche tipologie di ricambi e consente una semplice sostituzione; la manutenzione non richiede l'intervento di un elettricista: gli installatori HVAC possono gestire la sostituzione delle parti; bassi costi di manutenzione. Valvola di flusso controllata da programma: le parti soggette ad usura includono l'attuatore elettronico, il modulo di comunicazione, il nucleo della valvola e le guarnizioni; i guasti dei componenti elettrici richiedono la risoluzione dei problemi da parte di tecnici specializzati; comporta una gamma più ampia di pezzi di ricambio; costi complessivi di manutenzione a lungo termine più elevati.
Valvola di controllo del flusso integrata: richiede solo collegamenti filettati; nessuno spazio necessario per i cavi elettrici; può essere installato direttamente in armadi riscaldanti a pavimento compatti o in tubazioni nascoste a soffitto; non sono necessarie ulteriori fasi di installazione del cablaggio. Valvola di flusso controllata da programma: oltre all'installazione delle tubazioni, è necessario riservare spazio per la posa dei cavi di controllo elettrico; i pozzi delle tubazioni della sala meccanica e delle apparecchiature richiedono passerelle portacavi di supporto, il che aumenta le fasi di costruzione in loco e le ore di manodopera.
R: I vecchi tappi di plastica e i semplici raccordi per tubi non hanno capacità di regolazione del flusso e non possono bilanciare il flusso d'acqua attraverso i rami del riscaldamento a pavimento, portando facilmente a un riscaldamento o un raffreddamento non uniforme in tutta la casa. I raccordi di mandata standard senza scale sono privi di riferimento per la regolazione, affidandosi interamente all'esperienza dell'installatore; ciò rende la messa in servizio difficile e soggetta a successive derive del flusso. La valvola di controllo del flusso integrata nel tubo di riscaldamento a pavimento è dotata di un nucleo della valvola con contrassegni precisi, che consente una regolazione manuale intuitiva del flusso per ciascun circuito. La sua struttura integrata riduce il numero di punti di connessione soggetti a perdite, consente un bilanciamento idraulico conveniente ed è adatto a vari progetti di riscaldamento a pavimento di piccole e medie dimensioni.
R: Utilizza guarnizioni in EPDM appositamente progettate per il riscaldamento a pavimento. Hanno superato test di durabilità in fabbrica che prevedono oltre mille cicli di temperature alternate calde e fredde (superiori a 60°C). Non si induriscono, non si restringono o si spezzano se immersi in acqua calda tutto l'anno. La sigillatura a doppio punto, sia sul nucleo della valvola che sulle filettature, previene efficacemente le perdite lente nei punti di connessione a lungo termine.
R: Utilizza specifiche di filettatura standard comuni ai mercati HVAC nazionali e internazionali, rendendolo compatibile con oltre il 95% dei principali marchi di collettori per riscaldamento a pavimento. Consente la sostituzione diretta in vari sistemi nuovi ed esistenti, tra cui case residenziali, case autocostruite, negozi e piccoli edifici per uffici. Sono disponibili specifiche di filettatura personalizzate per progetti su larga scala che utilizzano collettori non standard.
R: Il corpo valvola presenta un design compatto e snello adatto per l'installazione all'estremità di un collettore o su una linea di derivazione; sporge solo la manopola graduata di regolazione, consentendo di inglobare completamente il corpo della valvola principale nell'isolamento del riscaldamento a pavimento. Sia che venga installato in un armadio di riscaldamento residenziale compatto o in un pozzo stretto con spazio limitato, la portata può essere facilmente regolata ruotando manualmente la maniglia, senza essere ostruita da lamiere, tubazioni o isolamento, consentendo il funzionamento senza interruzioni da parte di una sola persona.
R: Assolutamente. Le specifiche della filettatura della valvola sono compatibili con i raccordi utilizzati sui collettori più vecchi. Il retrofit richiede semplicemente la rimozione dei componenti esistenti e obsoleti e l'installazione diretta di questa valvola di flusso integrata; non è necessario tagliare o modificare le linee di alimentazione principali integrate, il che riduce significativamente la complessità del retrofit, nonché i costi dei materiali e della manodopera.
R: I raccordi universali per il controllo del flusso sono componenti per uso generale che richiedono adattatori aggiuntivi per il collegamento ai collettori: occupano più spazio nell'armadio del collettore e aggiungono potenziali punti di perdita. Questa valvola è progettata specificatamente per l'installazione terminale di collettori di riscaldamento a pavimento: combina connessione e regolazione del flusso in un unico corpo integrato, non richiede adattatori aggiuntivi e si inserisce in modo compatto in armadietti di collettori stretti. È la scelta ottimizzata per progetti di riscaldamento a pavimento residenziali e commerciali di piccole e medie dimensioni in cui lo spazio nell'armadio è limitato.
